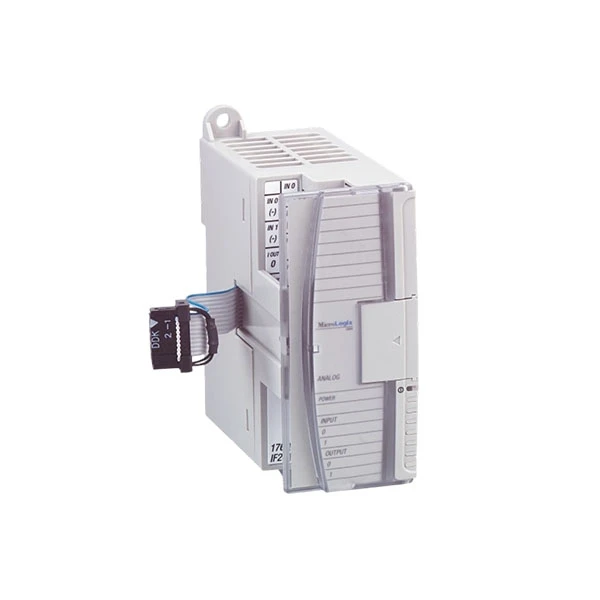

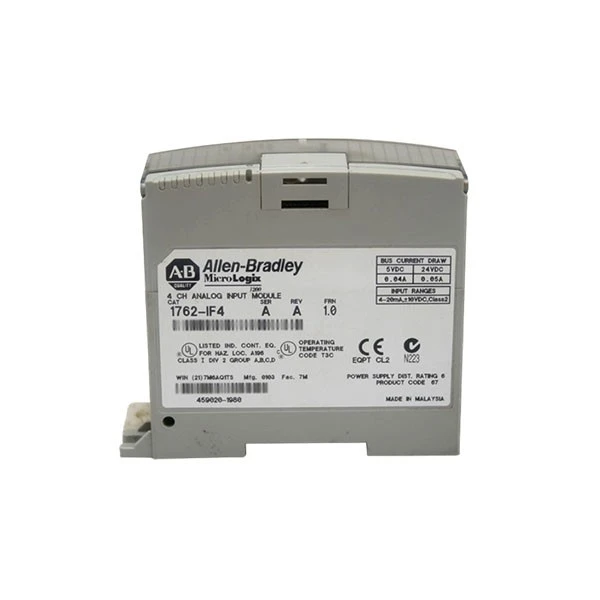

آلن بردلی 1762-IF4

برند:آلن بردلی
مدل:1762-IF4

وضعیت موجودی:کالا در انبار موجود است.

ویژگی های محصول

Allen Bradley 1762-IF4 یک ماژول ورودی آنالوگ چهار کاناله جمع‌وجور و قابل اعتماد برای سیستم‌های MicroLogix PLC، از جمله کنترل‌کننده‌های MicroLogix 1100، 1200 و 1400 است. این ماژول ورودی آنالوگ، جزء اصلی سری بولتن 1762 آلن برادلی، اغلب در سیستم‌های اتوماسیون صنعتی برای جمع‌آوری و انتقال داده‌های سیگنال دقیق از سنسورها استفاده می‌شود. با سیگنال‌های صنعتی معمولی یکپارچه می‌شود و ورودی‌های ولتاژ (10- تا 10 ولت DC) و جریان (4 تا 20 میلی‌آمپر) را می‌پذیرد و برای نظارت بر دما، فشار، سرعت جریان و سایر عوامل فرآیند ضروری مناسب است.

Allen Bradley 1762-IF4 دارای وضوح 15-بیتی و نرخ تکرارپذیری ± 0.12% در مقیاس کامل است که عملکرد قوی در کاربردهای صنعتی را تضمین می‌کند. دارای چهار کانال ورودی دیفرانسیل است که تداخل سیگنال را کاهش می دهد و امکان انتقال واضح داده ها را حتی در محیط های شلوغ فراهم می کند. این ماژول شامل نشانگرهای LED برای نمایش وضعیت توان و عملکرد کانال، و همچنین دارای تشخیص داخلی برای تشخیص مدارهای باز، شرایط بیش از برد و زیر برد است که عیب یابی را برای کاربران آسان تر می کند.

آلن برادلی 1762-IF4 دارای ابعاد جمع و جور 90 میلی متر (ارتفاع) × 40 میلی متر (عرض) × 87 میلی متر (عمق) است که به راحتی در پانل های کنترل شلوغ قرار می گیرد. از نصب ریل و پانل DIN پشتیبانی می کند و گزینه های نصب همه کاره را برای پیکربندی های مختلف ارائه می دهد. دارای حفاظت ورودی (تا -30 ولت برای ولتاژ و -32 میلی آمپر برای جریان) و می تواند در دماهای بین 20- درجه تا 65 درجه کار کند و برای طیف گسترده ای از کاربردهای صنعتی مناسب است. حداکثر 40 میلی آمپر از باس 5 ولت DC و 50 میلی آمپر از گذرگاه 24 ولت DC استفاده می کند که مصرف انرژی پایین و عملکرد ثابت را تضمین می کند.

مشخصات

مدل	1762-IF4
نوع محصول	ماژول ورودی آنالوگ 4 نقطه ای MicroLogix
نشانگر وضعیت	نشانگرهای LED
قطعنامه	15 بیت + بیت علامت
زمان تبدیل	2.5 میلی ثانیه در هر کانال
غیر خطی-	± 0.12٪ از مقیاس کامل
تکرارپذیری	± 0.12٪ از مقیاس کامل
نسبت رد حالت مشترک	>55 دسی بل (50/60 هرتز)

سناریوهای کاربردی

کارخانه‌های تصفیه آب برای کنترل دقیق فرآیند عمدتاً به Allen Bradley 1762{11}}IF4 متکی هستند. Allen Bradley 1762-IF4 یک ماژول ورودی آنالوگ 4 کانالی است که داده های آنالوگ را از سنسورهای جریان و فشار آب در خطوط لوله جمع آوری می کند تا تغییرات کوچک را در زمان واقعی تشخیص دهد. این سیگنال های دقیق را به سیستم کنترل مرکزی ارسال می کند که عملکرد ماشین را تغییر می دهد. وقتی آلن بردلی 1762-IF4 با ماژول های خروجی مناسب استفاده می شود، سرعت چرخش پمپ های آب و باز شدن شیرهای تنظیم کننده را کنترل می کند و در نتیجه کیفیت و جریان آب ثابت است. این ماژول به دلیل قابلیت ضد تداخل و جمع آوری دقیق داده ها، الزامات نظارت دقیق عملیات تصفیه آب را برآورده می کند.

تأسیسات صنعتی کوچک و متوسط{0}}همچنین از Allen Bradley 1762-IF4 برای بهینه سازی خطوط تولید استفاده می کنند. به عنوان مثال، در کارخانه های مونتاژ قطعات خودرو، آلن بردلی 1762-IF4 ورودی های آنالوگ را از سنسورهای دما و فشار روی تجهیزات برش دریافت می کند. این داده ها را در زمان واقعی در اختیار MicroLogix PLC قرار می دهد و به سیستم اجازه می دهد تا به سرعت سرعت برش و فشار ابزار را تغییر دهد. این امر کیفیت ثابت محصول را تضمین می کند و نرخ خطا را کاهش می دهد. طراحی کوچک Allen Bradley 1762-IF4 اجازه می دهد تا به راحتی در کابینت های کنترل بسته بندی شده نصب شود و آن را برای محدودیت های فضای صنعتی ایده آل می کند.

Allen Bradley 1762-IF4 جزء ضروری سیستم های دیگ بخار صنعتی کوچک است. سیگنال‌ها را از حسگرهای مرتبط جمع‌آوری می‌کند تا پارامترهای مهم مانند سطح آب، دمای خروجی و فشار بخار را نظارت کند. وضوح 15{9}بیتی ماژول خوانش دقیق را تضمین می کند و به سیستم کنترل در جلوگیری از گرمای بیش از حد یا مشکلات کم آب کمک می کند. Allen Bradley 1762-IF4 دارای ابزارهای تشخیصی داخلی است که ممکن است خطاهای حسگر یا ناهنجاری های سیگنال را شناسایی کند و برای اطمینان از تعمیر و نگهداری به موقع اعلان هایی را به اپراتورها ارائه دهد. این امر ایمنی و پایداری عملکرد دیگ را بهبود می بخشد.

سوالات متداول

س: آلن بردلی 1762-IF4 چیست و عملکرد اصلی آن چیست؟

A: Allen Bradley 1762-IF4 از Rockwell Automation یک ماژول ورودی آنالوگ چهار کاناله کوچک است. عملکرد اصلی آن اتصال سیگنال‌های پیوسته در دنیای واقعی از حسگرها (مانند فرستنده‌های فشار، سنسورهای دما و جریان سنج) به یک سیستم PLC است. سیگنال‌های ولتاژ یا جریان آنالوگ را به مقادیر دقیق دیجیتالی تبدیل می‌کند که کنترل‌کننده MicroLogix می‌تواند برای نظارت و کنترل استفاده کند.

س: 1762-IF4 با کدام PLC های آلن بردلی سازگار است؟

پاسخ: ماژول 1762-IF4 به عنوان یک ماژول توسعه برای خانواده کنترلرهای MicroLogix 1100، 1200 و 1400 در نظر گرفته شده است. مستقیماً توسط سیم نواری به این کنترلرها متصل می شود و به آنها امکان می دهد سیگنال های آنالوگ بیشتری را کنترل کنند.

س: چرا 1762-IF4 دارای ورودی های "دیفرانسیل" توصیف شده است و چه فایده ای دارد؟

A: Differential (or bipolar) inputs assess the voltage difference between two input points (for example, [+] and [-] on a channel). This design provides improved common-mode noise rejection (>55 دسی بل در 50/60 هرتز)، ماژول آنالوگ 1762 IF4 را در برابر تداخل الکتریکی در کاربردهای صنعتی مقاوم‌تر می‌کند و در نتیجه خوانش‌های منسجم‌تر و دقیق‌تری دارد.
