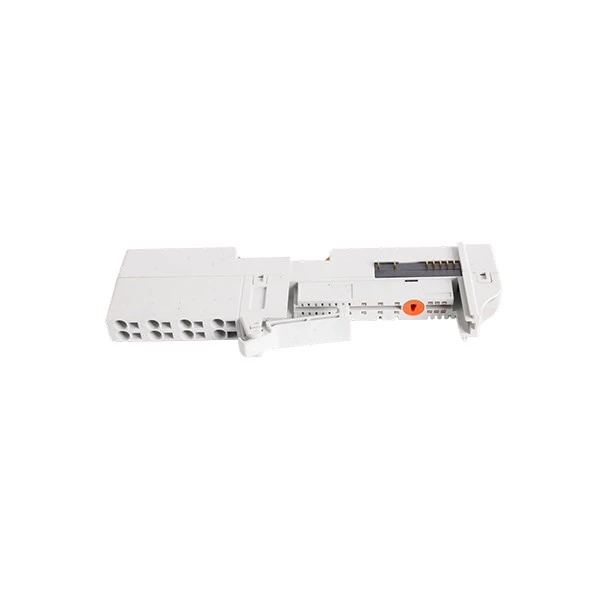

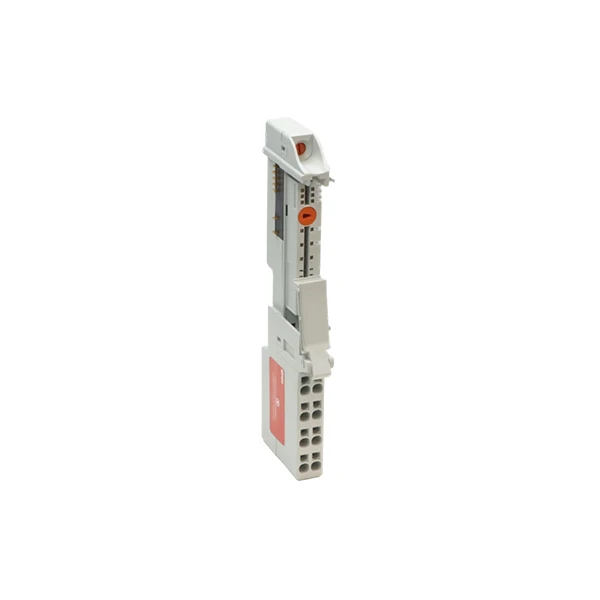

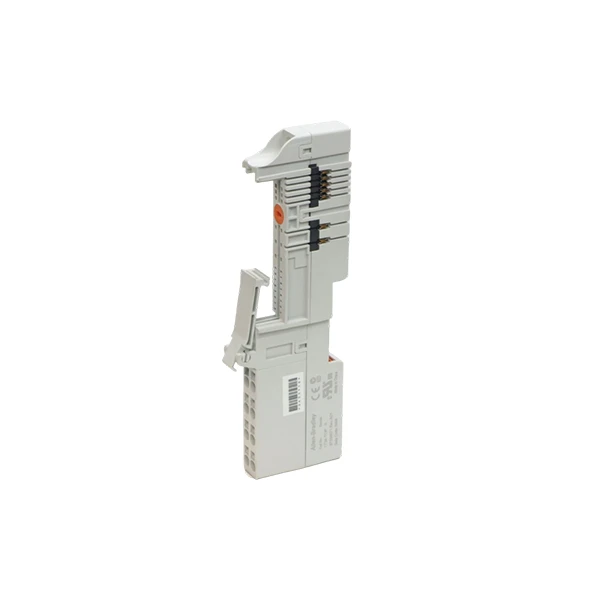

آلن بردلی 1734-TOP

برند:آلن بردلی
مدل:1734-TOP

وضعیت موجودی:کالا در انبار موجود است.

ویژگی های محصول

Allen Bradley 1734-TOP یک پایه ترمینال POINT I/O قابل اعتماد است که توسط Rockwell Automation، یک برند پیشرو در اتوماسیون صنعتی توسعه یافته است. این به عنوان یک پیوند کلیدی بین دستگاه‌های میدانی و ماژول‌های POINT I/O عمل می‌کند و آن را به یک جزء حیاتی برای سیستم‌های کنترل صنعتی مختلف تبدیل می‌کند.

Allen Bradley 1734-TOP دارای 8 ترمینال گیره-برای اتصالات ایمن با سیم هایی از 22 تا 14 AWG (0.25-2.5 میلی متر مربع)، از جمله سیم های مسی جامد و رشته ای است. پیچ ها فقط به 0.6 نیوتن متر (7 پوند اینچ) برای محکم کردن نیاز دارند که عملیات سیم کشی را ساده می کند. این می تواند نیازهای استاندارد برق صنعتی را با حداکثر ولتاژ ترمینال 300 ولت و جریان 8 آمپر انجام دهد، در حالی که ولتاژ عایق پیوسته 240 ولت AC (تست شده در 3250 ولت DC به مدت 60 ثانیه) عملکرد ایمن را فراهم می کند.

Rockwell Automation 1734-TOP به دلیل پیکربندی نصب ریل DIN که امکان قرارگیری عمودی و افقی را فراهم می کند، به راحتی نصب می شود. با ابعاد فقط 5.67 × 0.47 اینچ × 1.93 اینچ (144 میلی متر × 12 میلی متر × 49 میلی متر) و وزن آن تنها 2.25 اونس (63.8 گرم)، به راحتی در فضاهای تنگ جا می شود و آن را برای کابینت های کنترل شلوغ عالی می کند. طراحی ماژولار آن را با ماژول های 1/7 با سایر مشتریان ترکیب می کند. سیستم های ورودی/خروجی همه کاره که با نیازهای فردی آنها سازگار است.

Allen Bradley 1734-TOP برای زنده ماندن در شرایط کاری سخت طراحی شده است و می تواند در دماهای بین 20- درجه تا 55 درجه (-4 درجه فارنهایت تا 131 درجه فارنهایت) به طور موثر عمل کند. همچنین می تواند سطوح رطوبت 5% تا 95% را بدون تراکم مدیریت کند. گواهینامه های معتبر متعددی از جمله CE، UL، CUL، GOST، KC، و CCC دریافت کرده است که نشان دهنده انطباق با استانداردهای بین المللی ایمنی و کیفیت است. این گواهینامه ها نشان دهنده تعهد Rockwell Automation به توسعه محصولات صنعتی قابل اعتماد است.

مشخصات

مدل	1734-TOP
نوع محصول	پایه ترمینال POINT I/O
تعداد پایانه ها	8-موقعیت
نوع ترمینال	گیره پیچ
حداکثر ولتاژ ترمینال	300V
حداکثر جریان ترمینال	8A
گشتاور پیچ	0.6 نیوتن متر (7 پوند- اینچ)
ابعاد (L× W× H)	144 میلی متر × 12 میلی متر × 49 میلی متر

موارد احتیاط

هنگام استفاده از پایه ترمینال آلن برادلی 1734{1}}TOP، انجام برخی اقدامات عملکرد ایمن، عمر طولانی و عملکرد قابل اعتماد را تضمین می‌کند-همه مطابق با استانداردهای کیفیت Rockwell Automation. قبل از نصب، همیشه تأیید کنید که مدل محصول Allen Bradley 1734-TOP است، زیرا با مدل های مشابه مانند 1734-TOPS (ترمینال گیره فنری) یا 1734-TOP3 (نسخه 12 ترمینال) متفاوت است. استفاده از پایه نادرست ممکن است منجر به مشکلات سازگاری با ماژول های ورودی/خروجی سری 1734 شود.

هنگام محکم کردن سیم ها، از گشتاور پیچ مورد نیاز 0.6 N·m (7 lb-) استفاده کنید. سفت شدن بیش از حد می تواند به پایانه ها یا سیم ها آسیب برساند، در حالی که سفت شدن کم ممکن است منجر به شل شدن اتصالات، گرم شدن بیش از حد یا از دست دادن سیگنال شود. فقط از سیم‌های مسی جامد یا رشته‌دار 22-14 AWG (0.25-2.5 میلی‌متر مربع) استفاده کنید، زیرا ممکن است انواع سیم‌ها یا قطرهای دیگر مناسب نباشد یا برق را به‌طور ایمن حمل نکنند. هرگز از حداکثر ولتاژ ترمینال (300 ولت) یا جریان (8 آمپر) آلن برادلی 1734-TOP تجاوز نکنید، زیرا ممکن است منجر به خرابی های الکتریکی یا مشکلات ایمنی شود. علاوه بر این، بررسی کنید که عایق پیوسته 240 ولت AC دست نخورده باشد. از استفاده از پایه در شرایط با عایق معیوب خودداری کنید.

در حین نصب، Rockwell Automation 1734-TOP را به طور ایمن به ریل DIN معمولی ببندید-قرار دادن عمودی یا افقی مجاز است، اما نصب شل می‌تواند باعث مشکلات اتصال مرتبط با لرزش شود. پایه را از دماهای شدید خارج از محدوده عملکرد خود دور نگه دارید (20- درجه تا 55 درجه / -4 درجه فارنهایت تا 131 درجه فارنهایت) و از مناطق با رطوبت بالا اجتناب کنید، زیرا رطوبت می تواند به اجزای داخلی آسیب برساند. در حالی که 1734-TOP تعویض داغ (RIUP) را فعال می کند، هنگام برداشتن یا قرار دادن ماژول ها، همیشه از رویه نصب 1734-IN028 تایید شده پیروی کنید. فشار دادن ماژول ها به پایه ممکن است باعث از کار افتادن اینترلاک شود.

سوالات متداول

س: آلن-Bradley 1734-TOP چیست و عملکرد اصلی آن در سیستم POINT I/O چیست؟

A: Allen-Bradley 1734-TOP یک واحد پایه ترمینال خروجی دیجیتال دو{5}}نقطه‌ای ۲۴- ولت DC غرق‌کننده/منبع است. این یک جزء سخت افزاری پایه و غیرهوشمند سیستم ماژول ورودی/خروجی Allen-Bradley POINT است. وظیفه اصلی آن ایجاد رابط سیم کشی فیزیکی و اتصال الکتریکی بین یک ماژول خروجی دیجیتال 1734 (مانند OB2، OB2E، OB4 و غیره) و دستگاه های میدانی (مانند شیر برقی، لامپ های نشانگر یا رله های کوچک) است. سیگنال کنترل را از ماژول I/O به خروجی برقی تبدیل می کند که دستگاه متصل را فعال می کند.

س: آیا 1734-TOP با همه ماژول های ورودی/خروجی POINT Allen-Bradley سازگار است؟

پاسخ: نه، جهانی نیست. 1734-TOP به طور خاص برای ماژول های خروجی دیجیتال دو نقطه ای در نظر گرفته شده است. با ماژول های ورودی (مانند 1734-IB2)، ماژول های آنالوگ و آداپتورهای ارتباطی ناسازگار است. استفاده از پایه ترمینال صحیح (TOP برای خروجی ها، TIP برای ورودی ها، TBS برای ورودی های حسگر و غیره) همانطور که در برگه داده ماژول نشان داده شده است برای عملکرد مناسب و ایمن بسیار مهم است.
