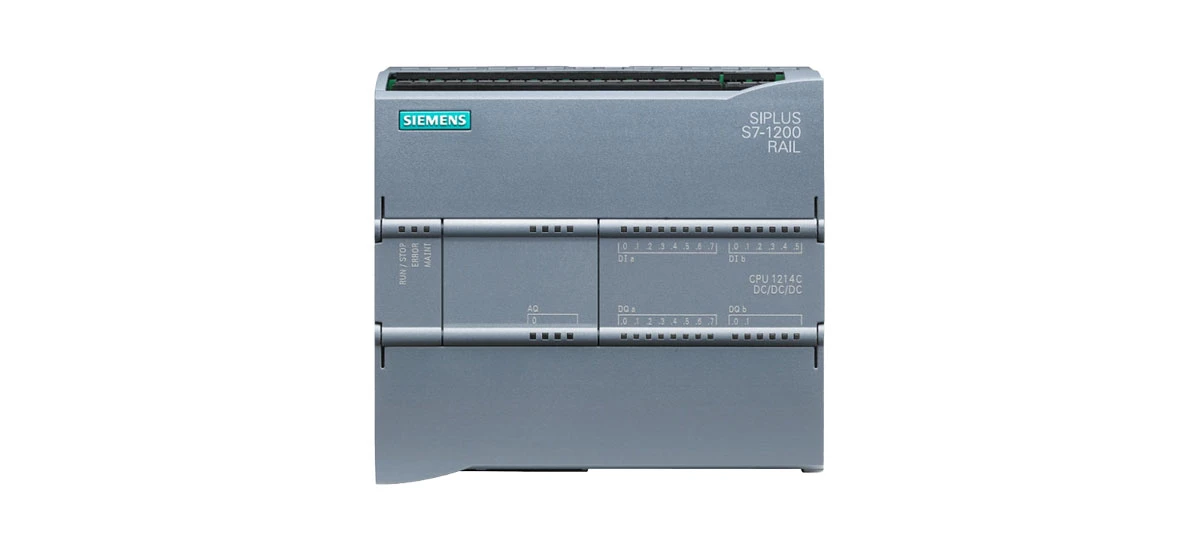

عیب یابی متداول زیمنس S7-خطای 1200: راهنمای گام به گام-

آیا با سیستم PLC زیمنس S7-1200 خود با مشکلات ناامیدکننده ای مواجه هستید؟ هنگامی که تجهیزات اتوماسیون صنعتی شما به طور ناگهانی به درستی کار نمی کنند، می تواند کل خط تولید شما را متوقف کند و باعث توقف پرهزینه و تاخیرهای عملیاتی شود. به عنوان یکی از محبوب ترین کنترلرهای فشرده زیمنس، S7-1200 PLC به دلیل قابلیت اطمینان و عملکرد در محیط های صنعتی شناخته شده است. با این حال، مانند هر تجهیزات الکترونیکی پیچیده، گاهی اوقات ممکن است با مشکلات فنی مواجه شود که نیاز به عیب یابی دارد.

این راهنمای جامع شما را در شناسایی و رفع رایج‌ترین خطاهای زیمنس S7{1}}1200 با دستورالعمل‌های گام‌به‌گام و واضح راهنمایی می‌کند. خواه یک تکنسین تعمیر و نگهداری، مهندس کارخانه یا متخصص اتوماسیون باشید، درک نحوه تشخیص و رفع سیستماتیک این مشکلات به میزان قابل توجهی زمان از کار افتادن تجهیزات شما را کاهش می دهد و عملیات شما را به طور موثر اجرا می کند.

آشنایی با چراغ های وضعیت زیمنس S7-1200 و نشانگرهای تشخیصی

چراغ های وضعیت موجود در زیمنس S7-1200 PLC شما به عنوان کانال ارتباطی اولیه بین تجهیزات و اپراتور عمل می کند. یادگیری تفسیر صحیح این نشانه های بصری اولین گام مهم در عیب یابی موثر است.

• آنالیز شاخص RUN/STOP: چراغ سبز یکدست نشان دهنده عملکرد عادی با اجرای برنامه بدون مشکل است. هنگامی که یک نور نارنجی ثابت می بینید، به این معنی است که PLC در حالت STOP قرار دارد، که می تواند عمدی یا ناشی از یک خطای برنامه باشد. اگر LED در فواصل تقریبی 1 ثانیه به رنگ قرمز چشمک می زند، این معمولاً نشان دهنده یک خطای پیکربندی سخت افزاری یا مشکل نرم افزاری قابل توجهی است که نیاز به بررسی فوری دارد.
• تفسیر نشانگر خطا: یک چراغ ERROR قرمز که به طور مداوم روشن می شود اغلب نشان دهنده آسیب جدی سخت افزاری یا خرابی اساسی سیستم است. وقتی این چراغ قرمز چشمک می زند، معمولاً خطای قابل بازیابی مانند تداخل منطق برنامه، مهلت زمانی ارتباط یا مشکل دستگاه جانبی را نشان می دهد. در حالت چشمک زن، CPU معمولاً در حالت RUN باقی می ماند، اما ممکن است تا زمانی که مشکل اصلی حل نشود، عملکرد محدودی داشته باشد.
• عملکرد نشانگر MAINT: در پردازنده های جدیدتر S7-1200، چراغ MAINT زرد اطلاعات تشخیصی بیشتری را ارائه می دهد. هنگامی که این چراغ فعال است، نشان می دهد که تعمیر و نگهداری مورد نیاز است، که اغلب مربوط به به روز رسانی سیستم عامل، مشکلات کارت حافظه، یا تغییرات پیکربندی سیستم است که نیاز به توجه دارد.
• اهمیت شاخص DIAG: این چراغ زرد رنگ زمانی روشن می شود که CPU در حال انجام آزمایشات خود- یا تشخیص سیستم است. اگر برای مدت طولانی روشن بماند، نشان می‌دهد که سیستم چندین خطای جزئی را شناسایی و ثبت می‌کند که در صورت عدم رسیدگی به مشکلات جدی‌تری تبدیل می‌شوند.

نظارت منظم بر این نشانگرهای وضعیت در حین کارکرد عادی به شما کمک می کند تا یک خط مبنا را تعیین کنید و در صورت بروز مشکل در سیستم Siemens S7-1200، تشخیص الگوهای غیرعادی را آسان تر می کند.

مشکلات رایج ارتباطی زیمنس S7-1200 و مشکلات اتصال

خرابی های ارتباطی یکی از رایج ترین دسته مشکلاتی است که در سیستم های PLC زیمنس S7-1200 در محیط های صنعتی با آن مواجه می شود. این مسائل می توانند به طرق مختلف ظاهر شوند که هر کدام به رویکردها و راه حل های تشخیصی خاصی نیاز دارند.

اتصال به شبکه و مشکلات ارتباطی اترنت

هنگامی که Siemens S7-1200 PLC شما نمی تواند اتصالات شبکه را برقرار یا حفظ کند، با این مراحل تشخیصی شروع کنید:

• تأیید اتصال فیزیکی: با بازرسی تمام کابل های اترنت برای آسیب دیدگی، اتصالات ایمن و مسیریابی مناسب از کابل های برق و منابع تداخل الکتریکی شروع کنید. در صورت وجود، تداوم کابل را با استفاده از تستر کابل شبکه آزمایش کنید. هر کابلی را که علائم سایش، له شدن یا آسیب دیدگی کانکتور نشان می دهد، تعویض کنید.
• مشکلات پیکربندی آدرس IP: تأیید کنید که CPU Siemens S7-1200 شما دارای یک آدرس IP منحصر به فرد در محدوده شبکه شما است. با پینگ کردن آدرس از یک دستگاه شبکه دیگر، تداخل آدرس IP را بررسی کنید. بررسی کنید که تنظیمات زیرشبکه و دروازه با نیازهای پیکربندی شبکه شما مطابقت دارند. از ویژگی "دسترسی آنلاین" پورتال TIA برای اسکن دستگاه های قابل دسترس و مقایسه آدرس های IP شناسایی شده با پیکربندی پروژه خود استفاده کنید.
• خطاهای ارتباطی PROFINET: برای مشکلات شبکه PROFINET، بررسی کنید که نام همه دستگاه‌ها درست باشد و این نام‌ها با پیکربندی موجود در کاتالوگ سخت‌افزار شما مطابقت داشته باشند. بررسی کنید که تنظیمات رابط PROFINET، از جمله زمان به روز رسانی و نوع ایستگاه، به درستی برای توپولوژی شبکه شما پیکربندی شده باشد.

برنامه نویسی و پیکربندی چالش های ارتباطی

مشکلات ارتباطی مربوط به نرم‌افزار{0}}اغلب از عدم تطابق پیکربندی یا نادیده گرفتن برنامه‌نویسی ناشی می‌شوند:

• پیکربندی دسترسی بلوک داده: گزینه "فقط دسترسی نمادین" برای بلوک های داده اغلب باعث ایجاد مشکلات ارتباطی می شود. وقتی این گزینه فعال است، بلوک داده از طریق آدرس دهی مطلق قابل دسترسی نیست، که بر دستورالعمل های ارتباطی نوع اشاره گر{1}}تاثیر می گذارد. برای حل این مشکل، بلوک داده را بدون انتخاب گزینه «فقط دسترسی نمادین» دوباره ایجاد کنید، یا دستورالعمل های ارتباطی خود را تغییر دهید تا از آدرس دهی نمادین به طور مداوم در برنامه Siemens S7-1200 خود استفاده کنید.
• اجرای دستورالعمل های ارتباطی: بسیاری از دستورالعمل های ارتباطی مانند TCON، TUSEND و TURCV نیاز به مدیریت صحیح پارامتر REQ (درخواست) دارند. این دستورالعمل‌ها معمولاً فقط زمانی اجرا می‌شوند که یک لبه بالارونده (انتقال از 0 به 1) را در ورودی REQ تشخیص دهند. اگر REQ روی "1" باقی بماند، دستورالعمل فقط یک بار اجرا می شود. منطق تشخیص لبه را پیاده سازی کنید یا از بیت های حافظه ساعت استفاده کنید تا این دستورالعمل ها را به صورت دوره ای برای کارهای ارتباطی جاری فعال کنید.
• مدیریت بافر و تراز داده ها: برای ارتباط TCP، اطمینان حاصل کنید که اندازه بافر ارسال و دریافت دقیقاً بین شرکای ارتباطی مطابقت دارد. ناهماهنگی داده‌ها زمانی رخ می‌دهد که بافرها اندازه‌های متفاوتی داشته باشند و باعث جابجایی یا کوتاه شدن داده‌ها شود. برای حفظ تنظیمات ارتباطی Siemens S7-1200، همیشه بررسی کنید که ناحیه داده و ناحیه دریافت کننده از نظر طول و نوع داده یکسان هستند.

مشکلات اجرای برنامه و مشکلات عملکرد CPU

خطاهای مربوط به برنامه{0}}می‌تواند باعث رفتار غیرمنتظره CPU، از جمله عملکرد کند، توقف‌های غیرمنتظره، یا عملکرد نامنظم شود. درک چگونگی تشخیص این مسائل برای حفظ سیستم های اتوماسیون قابل اعتماد ضروری است.

اسکن نقض زمان و نظارت بر زمان چرخه

زیمنس S7-1200 زمان اجرای برنامه را برای اطمینان از رفتار قابل پیش بینی سیستم نظارت می کند:

• زمان چرخه بیش از پاسخ ها: هنگامی که زمان اسکن برنامه شما از حداکثر زمان چرخه پیکربندی شده در ویژگی های CPU بیشتر شود (پیش فرض 150 میلی ثانیه است)، سیستم بر اساس شدت نقض پاسخ می دهد. برای بیش از حد جزئی، LED ERROR معمولاً شش بار چشمک می زند در حالی که CPU در حالت RUN باقی می ماند. اگر زمان چرخه از دو برابر حداکثر تنظیم زمان چرخه بیشتر شود، CPU ممکن است به حالت STOP برای جلوگیری از عملکرد غیرقابل پیش بینی تغییر کند.
• پیکربندی نظارت بر زمان چرخه: حداکثر تنظیم زمان چرخه را در پیکربندی CPU در تنظیمات "Cycle time" در TIA Portal تنظیم کنید. برای برنامه‌هایی که نیازهای پردازشی متفاوتی دارند، پیاده‌سازی نظارت بر زمان چرخه را با Organisation Block OB80 در نظر بگیرید، که به شما امکان می‌دهد پاسخ‌های سفارشی را به نقض زمان برنامه‌ریزی کنید تا اینکه CPU به طور غیرمنتظره متوقف شود.
• تکنیک های بهینه سازی عملکرد: اگر مشکلات زمان چرخه ثابتی را تجربه می‌کنید، برنامه خود را با تقسیم بخش‌های منطقی بزرگ به چندین OB چرخه برنامه با اولویت‌های اجرایی متفاوت، بهینه کنید. از حافظه بیتی و بلوک های داده به صورت استراتژیک برای به حداقل رساندن دسترسی مستقیم به I/O در طول اسکن برنامه اصلی استفاده کنید. برای عملکردهای حساس زمانی، استفاده از OB های وقفه (مانند وقفه های زمانی-روزانه یا زمانی-تاخیر) برای انجام وظایف خاص خارج از چرخه برنامه اصلی را در نظر بگیرید.

مسائل مربوط به حالت عملیاتی CPU و تجزیه و تحلیل وضعیت STOP

توقف های غیرمنتظره CPU نشان دهنده برخی از مخرب ترین مشکلات در سیستم های اتوماسیون است:

• آنالیز بافر تشخیصی: هنگامی که سی پی یو زیمنس S7{3}}1200 شما به طور غیرمنتظره ای وارد حالت STOP می شود، بافر تشخیصی با ارزش ترین ابزار عیب یابی شما می شود. با استفاده از TIA Portal به CPU متصل شوید و برای دسترسی به این ویژگی به «Online & Diagnostics» بروید. بافر تشخیصی گزارشی از تغییرات حالت عملیاتی، رویدادهای خطا و پیام‌های سیستمی که منجر به وضعیت STOP شده‌اند، دارای مهر زمانی است.
• توقف بررسی علت: علل معمول شرایط STOP غیرمنتظره شامل خطاهای برنامه نویسی (دسترسی به مناطق حافظه نامعتبر)، عدم تطابق پیکربندی سخت افزار، قطعات سخت افزاری از دست رفته یا خطاهای ارتباطی شدید است. ورودی بافر تشخیصی مربوط به رویداد STOP معمولاً کدهای خطای خاصی را ارائه می دهد که می توانید در اسناد زیمنس یا مقالات پایگاه دانش تحقیق کنید.
• تأیید سازگاری میان‌افزار: مطمئن شوید که پیکربندی پروژه شما با نسخه سفت‌افزار واقعی CPU Siemens S7-1200 مطابقت دارد. عدم تطابق نسخه‌های میان‌افزار می‌تواند باعث مشکلات عملیاتی مختلف، از جمله توقف‌های غیرمنتظره شود. از ویژگی «دستگاه‌های قابل دسترسی» TIA Portal برای خواندن نسخه سفت‌افزار واقعی از CPU استفاده کنید، سپس میان‌افزار CPU را به‌روزرسانی کنید یا پیکربندی پروژه خود را مطابق با آن تنظیم کنید.

تکنیک های تشخیصی پیشرفته و مدیریت خطا

اجرای استراتژی های تشخیصی پیشگیرانه می تواند به شما کمک کند تا مشکلات احتمالی را قبل از اینکه باعث خرابی قابل توجهی در سیستم Siemens S7-1200 شما شوند شناسایی کنید.

وقفه های خطای تشخیصی و عیب یابی سخت افزاری

زیمنس S7-1200 قابلیت های تشخیصی پیچیده ای را از طریق بلوک های سازمانی اختصاصی و ویژگی های سخت افزاری ارائه می دهد:

• اجرای وقفه خطای تشخیصی OB82: ماژول های پشتیبانی شده را برای ایجاد وقفه های خطای تشخیصی با فعال کردن عملکردهای تشخیصی در پیکربندی سخت افزار پیکربندی کنید. هنگامی که یک رویداد تشخیصی پیکربندی شده رخ می دهد، CPU اسکن برنامه عادی را برای اجرای OB82 قطع می کند و به شما امکان می دهد روال های تشخیصی سفارشی را پیاده سازی کنید. رویدادهای راه‌اندازی متداول شامل از دست دادن توان ماژول، شرایط بیش‌ازپیش/زیر برد سیگنال، قطع شدن سیم حسگر و اتصال کوتاه خروجی است.
• تفسیر داده های تشخیصی: هنگامی که OB82 راه اندازی می شود، اطلاعات خاصی را در مورد رویداد تشخیصی از طریق اطلاعات شروع و داده های محلی موقت ارائه می دهد. OB82 را برای خواندن داده‌های تشخیصی{3} ویژه ماژول، که معمولاً شامل جزئیات مربوط به ماژول، کانال و ماهیت دقیق مشکل است، برنامه‌ریزی کنید. این اطلاعات را در یک بلوک داده اختصاصی برای تجزیه و تحلیل روند و برنامه ریزی نگهداری پیشگیرانه ذخیره کنید.
• توابع تشخیصی سیستم: از عملکردهای تشخیصی سیستم موجود در TIA Portal، از جمله نمای "تشخیص سخت افزار" استفاده کنید، که یک نمایش بصری از پیکربندی شما با نشانگرهای وضعیت کد شده رنگی{0} برای هر ماژول ارائه می دهد. این ویژگی به سرعت توجه شما را به اجزای مشکل دار معطوف می کند و روند عیب یابی زیمنس S7-1200 را سرعت می بخشد.

روش جامع عیب‌یابی گام به گام-

یک رویکرد سیستماتیک برای عیب یابی زیمنس S7-1200 ایجاد کنید تا اطمینان حاصل کنید که هیچ دلیل احتمالی نادیده گرفته نمی شود:

مرحله 1: ارزیابی وضعیت اولیه: تمام نشانگرهای LED وضعیت را روی CPU و هر ماژول سیگنال متصل ثبت کنید. به الگوهای چشمک زن غیرعادی یا حالت های LED غیرمنتظره توجه کنید. این مشاهدات را با توضیحات وضعیت LED در کتابچه راهنمای سیستم زیمنس S7-1200 مقایسه کنید تا دسته بندی مشکلات احتمالی را محدود کنید.

مرحله 2: استفاده از ابزارهای تشخیصی پورتال TIA: با استفاده از TIA Portal یک اتصال آنلاین به CPU ایجاد کنید. به نمای «آنلاین و عیب‌یابی» بروید و ورودی‌های بافر تشخیصی را به صورت زمانی بررسی کنید، از آخرین رویدادها شروع کنید. اگر مشکوک به عدم تطابق پیکربندی ماژول هستید، از ویژگی "تشخیص سخت افزار" استفاده کنید.

مرحله 3: بازرسی سیستماتیک سخت افزار: یک بازرسی فیزیکی کامل از تمام اجزای سیستم انجام دهید. ولتاژ منبع تغذیه مناسب (20.4 ولت تا 28.8 ولت DC برای ماژول های استاندارد) را در CPU و ماژول های توسعه بررسی کنید. نصب ایمن ماژول و درگیری مناسب کانکتورهای اتوبوس داخلی را بررسی کنید. تمام اتصالات سیم کشی میدان را از نظر محکم بودن و پایان مناسب بازرسی کنید.

مرحله 4: بررسی منطق و پیکربندی برنامه: اگر مشکلات سخت افزاری رد شد، منطق برنامه خود را برای مشکلات احتمالی بررسی کنید. بررسی کنید که تمام بلوک های سازمانی مورد نیاز در پروژه شما وجود دارد. مدیریت صحیح خطاهای OB (مانند OB80، OB82، OB86، OB121، و OB122) را بررسی کنید. تأیید کنید که دسترسی بلوک داده به طور مناسب برای نیازهای ارتباطی شما پیکربندی شده است.

مرحله 5: تأیید سازگاری میان‌افزار و پروژه: از ثبات سیستم عامل در سراسر سیستم خود اطمینان حاصل کنید. در صورت لزوم CPU و سیستم عامل ماژول را به نسخه های توصیه شده به روز کنید. بررسی کنید که نسخه های ماژول پیکربندی شده در پیکربندی سخت افزار شما با سخت افزار واقعی نصب شده مطابقت داشته باشد. هرگونه ناسازگاری شناسایی شده را از طریق تنظیمات پیکربندی سخت افزار یا به روز رسانی سیستم عامل برطرف کنید.

استراتژی های نگهداری پیشگیرانه برای سیستم های زیمنس S7-1200

اجرای یک برنامه تعمیر و نگهداری پیشگیرانه می تواند خرابی های غیرمنتظره را به میزان قابل توجهی کاهش دهد و طول عمر تجهیزات زیمنس S7-1200 شما را افزایش دهد:

• رویه های پشتیبان گیری منظم: یک استراتژی پشتیبان گیری منظم برای همه فایل های پروژه، از جمله آرشیوهای منظم تغییرات برنامه، پیکربندی های سخت افزاری و اسناد، حفظ کنید. پشتیبان‌گیری‌ها را در مکان‌های مختلف، از جمله ذخیره‌سازی غیرفعال{1}}سایت، ذخیره کنید تا در برابر از دست رفتن داده‌ها در اثر خرابی تجهیزات یا حوادث تأسیسات محافظت کنید.
• پایش شرایط محیطی: اطمینان حاصل کنید که محیط کابینت کنترل شما در محدوده های مشخص شده باقی می ماند (دمای کاری 0-55 درجه، رطوبت نسبی کمتر یا مساوی 95٪ بدون متراکم). مانیتورینگ دما را با آستانه های هشدار نصب کنید تا خرابی سیستم خنک کننده را قبل از تأثیرگذاری بر عملکرد تشخیص دهید. فاصله کافی را در اطراف منافذ تهویه و فیلترهای هوای تمیز دوره ای در سیستم های خنک کننده کابینت حفظ کنید.
• مدیریت کیفیت برق: برای محافظت در برابر افزایش ولتاژ، افتادگی و نویز الکتریکی از تجهیزات صنعتی-تهویه برق استفاده کنید. با استفاده از مولتی مترهای RMS یا تحلیلگرهای کیفیت توان به طور منظم تأیید کیفیت توان را اجرا کنید. نصب منابع تغذیه اضطراری (UPS) را برای کاربردهای حیاتی در نظر بگیرید تا از عملکرد مداوم در طول قطعی های کوتاه برق اطمینان حاصل کنید.
• اقدامات سازگاری الکترومغناطیسی: تمام تجهیزات را طبق دستورالعمل نصب زیمنس به درستی زمین کنید. از کابل‌های محافظ برای سیگنال‌های آنالوگ و شبکه‌های ارتباطی استفاده کنید و فقط در یک انتها خاتمه محافظ مناسب داشته باشید. جداسازی فیزیکی بین کابل های برق و سیگنال را حفظ کنید، عبور از آنها در زوایای قائم هنگام نزدیکی مسیر اجتناب ناپذیر است.
• برنامه ریزی نگهداری پیشگیرانه: یک برنامه تعمیر و نگهداری منظم تنظیم کنید که شامل بازرسی های بصری، تأیید اتصال، بررسی نسخه سیستم عامل و تجزیه و تحلیل بافر تشخیصی است. تمام فعالیت های تعمیر و نگهداری و مسائل حل شده را برای ایجاد یک سابقه تاریخی برای تجزیه و تحلیل روند و مرجع عیب یابی آینده مستند کنید.

منابع پشتیبانی پیشرفته و مراحل بعدی

هنگامی که روش های عیب یابی استاندارد مشکلات Siemens S7-1200 شما را حل نمی کند، منابع اضافی در دسترس هستند:

• خدمات پشتیبانی فنی زیمنس: برای مسائل پیچیده فراتر از محدوده عیب یابی استاندارد، با پشتیبانی فنی زیمنس با اطلاعات دقیق در مورد مشکل خود، از جمله محتویات بافر تشخیصی، جزئیات پیکربندی پروژه و اقداماتی که قبلاً برای حل مشکل انجام شده است، تماس بگیرید.
• ابزارهای تشخیصی تخصصی: سرمایه گذاری در تجهیزات تشخیصی پیشرفته مانند آنالایزرهای اترنت صنعتی، تحلیلگرهای پروتکل، یا ابزارهای خدماتی خاص Siemens{0}}برای مسائل پیچیده شبکه یا مشکلات متناوب که بازتولید آنها دشوار است را در نظر بگیرید.
• فرصت های آموزشی و صدور گواهینامه: مهارت‌های عیب‌یابی خود را از طریق برنامه‌های گواهی SITRAIN Siemens تقویت کنید، که-با سیستم‌های S7-1200 آموزش می‌دهد و درک شما از تکنیک‌های تشخیصی و بهترین شیوه‌ها برای نگهداری تجهیزات اتوماسیون زیمنس را عمیق‌تر می‌کند.

نتیجه گیری: تسلط بر عیب یابی زیمنس S7-1200

عیب یابی موثر سیستم های زیمنس S7-1200 نیازمند یک رویکرد روشمند است که با بازرسی های بصری ساده شروع می شود و در صورت لزوم به سمت تکنیک های تشخیصی پیشرفته پیش می رود. با درک نحوه تفسیر شاخص‌های وضعیت، استفاده از ویژگی‌های تشخیصی پورتال TIA و اجرای روش‌های عیب‌یابی سیستماتیک، می‌توانید به سرعت اکثر مشکلات رایج را شناسایی و حل کنید.

به یاد داشته باشید که تعمیر و نگهداری پیشگیرانه و مستندسازی مناسب به طور قابل توجهی فراوانی و شدت مشکلات سیستم را کاهش می دهد. پشتیبان گیری منظم، نظارت بر محیط، و بازرسی فعال اجزا به حفظ عملکرد سیستم زیمنس S7-1200 شما در اوج عملکرد و در عین حال به حداقل رساندن خرابی غیرمنتظره کمک می کند.

همانطور که با عیب‌یابی زیمنس S7-1200 تجربه کسب می‌کنید، شهودی برای تشخیص الگوهایی در رفتار سیستم ایجاد می‌کنید که مشکلات در حال توسعه را قبل از ایجاد اختلالات قابل توجه نشان می‌دهند. این رویکرد پیشگیرانه برای نگهداری سیستم، حداکثر قابلیت اطمینان و عملکرد را از تجهیزات اتوماسیون صنعتی شما تضمین می کند.
