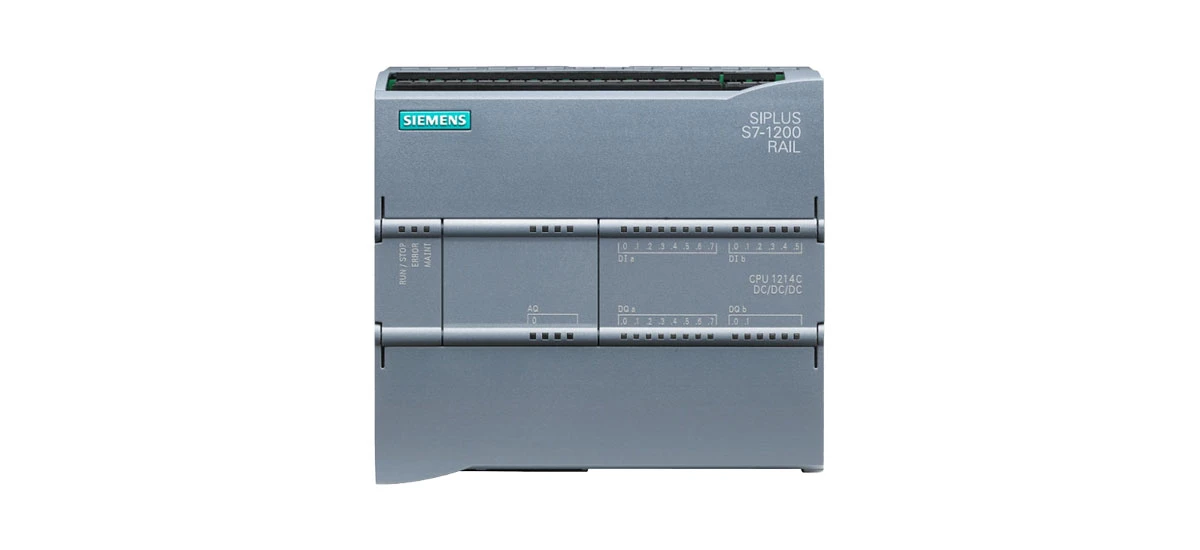

راهنمای خرید زیمنس S7-1200: نحوه انتخاب CPU و ماژول های مناسب

اگر به دنبال یک PLC (کنترل کننده منطقی قابل برنامه ریزی) قابل اعتماد برای پروژه های اتوماسیون کوچک و متوسط ​​هستید، زیمنس S7-1200 یک انتخاب برتر است. زیمنس S7-1200 که به دلیل انعطاف پذیری، سهولت استفاده و عملکرد قوی شناخته شده است، در کارخانه ها، کنترل ماشین و اتوماسیون فرآیندها به خوبی کار می کند. اما با وجود CPU های مختلف (واحد پردازش مرکزی) و ماژول های موجود، انتخاب ترکیب مناسب می تواند دشوار به نظر برسد. این راهنما نحوه انتخاب CPU و ماژول های زیمنس S7-1200 مناسب برای نیازهای خود را با نکات کاربردی و توضیحات واضح به شما آموزش می دهد.

آشنایی با سری S7-1200 زیمنس

زیمنس S7-1200 بخشی از خانواده PLC های فشرده زیمنس است که برای پروژه هایی طراحی شده است که به عملکردهای کنترلی اولیه تا پیشرفته نیاز دارند. برخلاف PLC های بزرگتر، زیمنس S7-1200 از نظر اندازه کوچک است اما به اندازه کافی قدرتمند است که بتواند کارهایی مانند کنترل منطقی، کنترل حرکت و ثبت داده ها را انجام دهد. این با طیف گسترده ای از ماژول ها سازگار است، بنابراین می توانید آن را مطابق با نیازهای خاص پروژه خود سفارشی کنید. چه در حال ساخت یک خط تولید کوچک باشید یا یک سیستم موجود را ارتقا دهید، زیمنس S7-1200 مقیاس پذیری را ارائه می دهد، به این معنی که می توانید با یک راه اندازی اولیه شروع کنید و بعداً با رشد پروژه خود ماژول ها را اضافه کنید.

یکی از مزیت های کلیدی Siemens S7-1200 نرم افزار کاربرپسند آن است: TIA Portal (درگاه اتوماسیون کاملاً یکپارچه). این ابزار برنامه نویسی، پیکربندی و عیب یابی زیمنس S7-1200 را حتی برای مبتدیان ساده می کند. حالا بیایید به انتخاب CPU و ماژول های مناسب بپردازیم.

نحوه انتخاب CPU زیمنس S7-1200 مناسب

CPU "مغز" سیستم Siemens S7-1200 شما است. دستورالعمل ها را پردازش می کند، با ماژول ها ارتباط برقرار می کند و برنامه اتوماسیون شما را اجرا می کند. زیمنس چندین مدل CPU S7-1200 را ارائه می‌کند که هر کدام دارای ویژگی‌های مختلفی مانند نقاط ورودی/خروجی داخلی، سرعت پردازش و حافظه هستند. در اینجا نحوه انتخاب مناسب آورده شده است:

عوامل کلیدی برای انتخاب CPU زیمنس S7-1200

اندازه و پیچیدگی پروژه: برای پروژه های کوچک (مانند کنترل یک ماشین با چند حسگر و محرک)، یک CPU اصلی مانند Siemens S{0}}C کافی است. برای پروژه های متوسط ​​(با نقاط ورودی/خروجی بیشتر یا منطق پیچیده)، مدل قدرتمندتری مانند 1214C یا 1215C را انتخاب کنید.

داخلی-در نقاط ورودی/خروجی: بررسی کنید که CPU چند نقطه ورودی/خروجی دیجیتال و آنالوگ دارد. 1211C دارای 6 ورودی دیجیتال و 4 خروجی دیجیتال است، در حالی که 1217C دارای 14 ورودی دیجیتال و 10 خروجی دیجیتال است. اگر پروژه شما به I/O بیشتر از آنچه که CPU ارائه می دهد نیاز دارد، باید ماژول های توسعه را اضافه کنید.

سرعت پردازش: پردازنده‌های سریع‌تر برنامه‌های پیچیده (مانند کنترل حرکت یا پردازش{0}زمان واقعی داده) را کارآمدتر مدیریت می‌کنند. Siemens S7-1200 1217C سریع‌ترین سرعت پردازش را در این سری دارد که آن را برای کارهای سخت ایده‌آل می‌کند.

حافظه: به حافظه برنامه CPU (برای ذخیره کد خود) و حافظه داده (برای داده های موقت) نگاه کنید. پروژه های بزرگتر به حافظه بیشتری نیاز دارند-به عنوان مثال، 1215C دارای 1 مگابایت حافظه برنامه است، در حالی که 1211C دارای 0.5 مگابایت است.

مقایسه مدل‌های CPU محبوب زیمنس S7-1200

برای اکثر مبتدیان، Siemens S{0}C انتخاب متعادلی است-این دستگاه دارای ورودی/خروجی کافی برای پروژه‌های متوسط ​​است و در صورت نیاز می‌توان آن را با ماژول‌ها گسترش داد. اگر بودجه کمی دارید، 1211C گزینه ای عالی برای ورود{5}}است.

انتخاب ماژول های توسعه زیمنس S7-1200

حتی اگر CPU شما{0}در I/O داخلی باشد، ممکن است به ماژول‌های اضافی برای رفع نیازهای پروژه خود نیاز داشته باشید. ماژول‌های زیمنس S7-1200 ورودی/خروجی دیجیتال، ورودی/خروجی آنالوگ، پورت‌های ارتباطی یا عملکردهای خاصی مانند کنترل حرکت را اضافه می‌کنند. در اینجا نحوه انتخاب موارد مناسب آورده شده است:

انواع ماژول زیمنس S7-1200

ماژول های دیجیتال ورودی/خروجی: این ماژول ها ورودی های دیجیتال بیشتری (برای سنسورها، سوئیچ ها) و خروجی ها (برای موتورها، چراغ ها) اضافه می کنند. مدل های رایج عبارتند از SM 1221 (ماژول ورودی دیجیتال) و SM 1222 (ماژول خروجی دیجیتال). ماژول هایی را انتخاب کنید که تعداد امتیازهای مورد نیاز شما{4}}از 8 تا 32 امتیاز در هر ماژول است.

ماژول های ورودی/خروجی آنالوگ: از اینها برای اندازه گیری یا کنترل مقادیر پیوسته (مانند دما، فشار یا سرعت) استفاده کنید. SM 1231 (ماژول ورودی آنالوگ) و SM 1232 (ماژول خروجی آنالوگ) انتخاب های محبوبی هستند. به دنبال ماژول هایی با وضوح (دقت) مناسب برای برنامه 12 بیتی یا 16 بیتی خود باشید.

ماژول های ارتباطی: اگر به Siemens S7-1200 خود برای اتصال به دستگاه های دیگر (مانند صفحه نمایش HMI، حسگرها یا PLC های دیگر) نیاز دارید، یک ماژول ارتباطی اضافه کنید. CM 1241 (ماژول RS485/RS232) از Modbus پشتیبانی می کند، در حالی که CM 1243 (ماژول Profinet) ارتباط سریع اترنت را امکان پذیر می کند.

ماژول های عملکرد ویژه: برای کارهایی مانند کنترل حرکت (موتورهای کنترل) یا شمارش سرعت بالا، از ماژول‌های خاصی مانند TM 1231 (-ماژول شمارنده سرعت بالا) یا TM 1241 (ماژول کنترل حرکت) استفاده کنید.

نکاتی برای انتخاب ماژول های سازگار زیمنس S7-1200

سازگاری را بررسی کنید: همه ماژول ها با هر سی پی یو زیمنس S7-1200 کار نمی کنند. همیشه کاتالوگ محصولات زیمنس را بررسی کنید تا مطمئن شوید که ماژول با مدل CPU شما سازگار است.

مجموع نیازهای ورودی/خروجی را محاسبه کنید: تمام ورودی‌ها (حسگرها، دکمه‌ها) و خروجی‌ها (موتورها، سوپاپ‌ها) را فهرست کنید تا مشخص کنید به چند ماژول اضافی نیاز دارید. فراموش نکنید که فضایی برای گسترش آینده باقی بگذارید!

پروتکل های ارتباطی را در نظر بگیرید: اگر پروژه شما از پروتکل های خاصی (مانند Modbus یا Profinet) استفاده می کند، ماژول ارتباطی را انتخاب کنید که از آنها پشتیبانی می کند. CM 1243 زیمنس S7-1200 برای شبکه های Profinet که در تنظیمات صنعتی رایج هستند ایده آل است.

مرحله به مرحله--روند خرید Siemens S7-1200

برای اطمینان از انتخاب CPU و ماژول های مناسب زیمنس S7-1200 این مراحل را دنبال کنید:

1. الزامات پروژه خود را تعریف کنید

آنچه را که سیستم شما باید انجام دهد را بنویسید. به عنوان مثال:

• از چند سنسور و محرک استفاده خواهید کرد؟
• آیا به کنترل آنالوگ (به عنوان مثال، تنظیم دما) نیاز دارید؟
• آیا سیستم به دستگاه های دیگر (HMI، چاپگرها) متصل می شود؟
• آیا کنترل حرکت مورد نیاز است (مثلاً حرکت تسمه نقاله)؟

2. محاسبه نقاط I/O

کل نقاط ورودی/خروجی دیجیتال و آنالوگ را بشمارید. به عنوان مثال:

• 10 ورودی دیجیتال (سنسور، سوئیچ)
• 8 خروجی دیجیتال (موتور، چراغ)
• 2 ورودی آنالوگ (سنسورهای دما)
• 1 خروجی آنالوگ (کنترل سوپاپ)

3. CPU زیمنس S7-1200 را انتخاب کنید

یک CPU با ورودی/خروجی کافی برای پوشش نیازهای اولیه خود انتخاب کنید. اگر تعداد ورودی/خروجی شما بیشتر از امتیازهای داخلی{2}}CPU باشد، به ماژول های توسعه نیاز دارید. به عنوان مثال:

• اگر 10 ورودی دیجیتال و 8 خروجی دارید، Siemens S7-1200 1214C (14 اینچ / 10 خروجی) به اندازه کافی ورودی/خروجی دیجیتال دارد. شما فقط به یک ماژول آنالوگ برای 2 ورودی و 1 خروجی نیاز دارید.

4. Expansion Modules را انتخاب کنید

ماژول هایی را اضافه کنید تا هر ورودی/خروجی باقی مانده یا عملکردهای ویژه را پوشش دهد. با استفاده از مثال بالا:

• SM 1231 (4 ورودی آنالوگ) برای سنسورهای دما
• SM 1232 (2 خروجی آنالوگ) برای کنترل سوپاپ
• اگر به ارتباط Modbus نیاز دارید CM 1241 (RS485).

5. بودجه و مقیاس پذیری را بررسی کنید

زیمنس S7-1200 به دلیل مقرون به صرفه بودن شناخته شده است، اما قیمت ها بر اساس مدل متفاوت است. با حداقل تنظیماتی که نیاز دارید شروع کنید، اما CPU را انتخاب کنید که در صورت رشد پروژه شما بتواند از ماژول های آینده پشتیبانی کند. به عنوان مثال، 1214C می تواند تا 8 ماژول توسعه را متصل کند، بنابراین می توانید بعداً I/O بیشتری اضافه کنید.

اشتباهات رایجی که هنگام خرید زیمنس S7-1200 باید از آنها اجتناب کنید

دست کم گرفتن نیازهای I/O: در نقاط ورودی/خروجی کوتاهی نکنید-جای اضافی برای تغییرات آینده بگذارید. اکنون اضافه کردن یک ماژول ارزان تر از جایگزینی کل CPU است.

نادیده گرفتن سازگاری: همیشه بررسی کنید که آیا ماژول ها با CPU شما کار می کنند یا خیر. استفاده از ماژول های ناسازگار می تواند باعث خطای سیستم شود.

نادیده گرفتن پروتکل های ارتباطی: اگر نیاز به اتصال به دستگاه های دیگر دارید، مطمئن شوید که ماژول ارتباطی شما از پروتکل مناسب پشتیبانی می کند (مثلاً Profinet، Modbus).

انتخاب یک CPU خیلی{0}قدرتمند: برای پروژه های ساده، یک CPU اولیه مانند 1211C کافی است. خرید یک سی پی یو پیشرفته مانند 1217C فقط هزینه های غیرضروری را افزایش می دهد.

نرم افزار فراموش کردن: زیمنس S7-1200 برای برنامه نویسی به نرم افزار TIA Portal نیاز دارد. مطمئن شوید که به آن دسترسی دارید (برای خرید یا آزمایش از زیمنس در دسترس است).

چرا زیمنس S7-1200 یک سرمایه گذاری عالی است؟

Siemens S7{1}}1200 قابلیت اطمینان، انعطاف‌پذیری و سهولت استفاده را ترکیب می‌کند-که آن را برای پروژه‌های اتوماسیون کوچک تا متوسط ​​عالی می‌کند. طراحی ماژولار آن به شما امکان می دهد سیستم خود را مطابق با نیازهای خود سفارشی کنید و سازگاری آن با پورتال TIA زیمنس برنامه نویسی را ساده می کند. خواه دانشجو، سرگرمی یا حرفه ای باشید، زیمنس S7-1200 انتخابی بادوام و مقرون به صرفه است که با پروژه های شما رشد خواهد کرد.

با دنبال کردن این راهنما، می‌توانید CPU و ماژول‌های مناسب زیمنس S7-1200 را برای برنامه خود انتخاب کنید. به یاد داشته باشید که بر روی نیازهای خاص پروژه خود تمرکز کنید، سازگاری را بررسی کنید و فضایی را برای گسترش بگذارید. با راه اندازی مناسب، زیمنس S7-1200 شما عملکرد قابل اعتمادی را برای سال های آینده ارائه می دهد.
