OPC UA با HMI زیمنس: راه اندازی ارتباطات داده ایمن و استاندارد

در دنیای صنعتی امروز، ماشین‌ها و دستگاه‌ها نیاز دارند که به آرامی و ایمن با یکدیگر «صحبت کنند». اینجاست که OPC UA و HMI زیمنس وارد می‌شوند. OPC UA با HMI زیمنس ترکیبی قدرتمند است که ارتباطات داده را ایمن، استاندارد و آسان می‌کند. چه در زمینه اتوماسیون صنعتی تازه کار باشید و چه به دنبال بهبود سیستم فعلی خود هستید، درک نحوه استفاده از OPC UA با HMI زیمنس می تواند به شما در ایجاد یک عملیات قابل اعتمادتر و کارآمدتر کمک کند. در این وبلاگ، OPC UA چیست، چرا با HMI زیمنس خیلی خوب کار می‌کند، نحوه راه‌اندازی گام به گام و نحوه رفع مشکلات رایج را توضیح می‌دهیم.

OPC UA چیست و چرا برای HMI زیمنس اهمیت دارد

قبل از اینکه به راه اندازی OPC UA با HMI زیمنس بپردازیم، بیایید با اصول اولیه شروع کنیم. ممکن است از خود بپرسید: OPC UA دقیقا چیست و چرا باید از آن با HMI زیمنس استفاده کرد؟ بیایید آن را به زبان ساده تجزیه کنیم.

OPC UA چیست؟

OPC UA مخفف Open Platform Communications Unified Architecture است. درعوض، این یک قطعه سخت‌افزار نیست-، بلکه مجموعه‌ای از قوانین (یک پروتکل) است که به دستگاه‌ها و نرم‌افزارهای صنعتی مختلف اجازه می‌دهد داده‌ها را با یکدیگر به اشتراک بگذارند. به آن به عنوان زبان مشترکی فکر کنید که ماشین ها برای برقراری ارتباط از آن استفاده می کنند. مهم نیست که دستگاه چه مارکی باشد، اگر از OPC UA استفاده می‌کند، می‌تواند با سایر دستگاه‌های فعال{4}}OPC UA صحبت کند. این مهم است زیرا سیستم‌های صنعتی اغلب دارای بخش‌های مختلف هستند و باید بدون سردرگمی با هم کار کنند. OPC UA به گونه‌ای طراحی شده است که ساده، ایمن و انعطاف‌پذیر باشد، به همین دلیل است که در کارخانه‌ها، نیروگاه‌ها و سایر تنظیمات صنعتی در سراسر جهان استفاده می‌شود.

چرا زیمنس HMI از OPC UA استفاده می کند؟

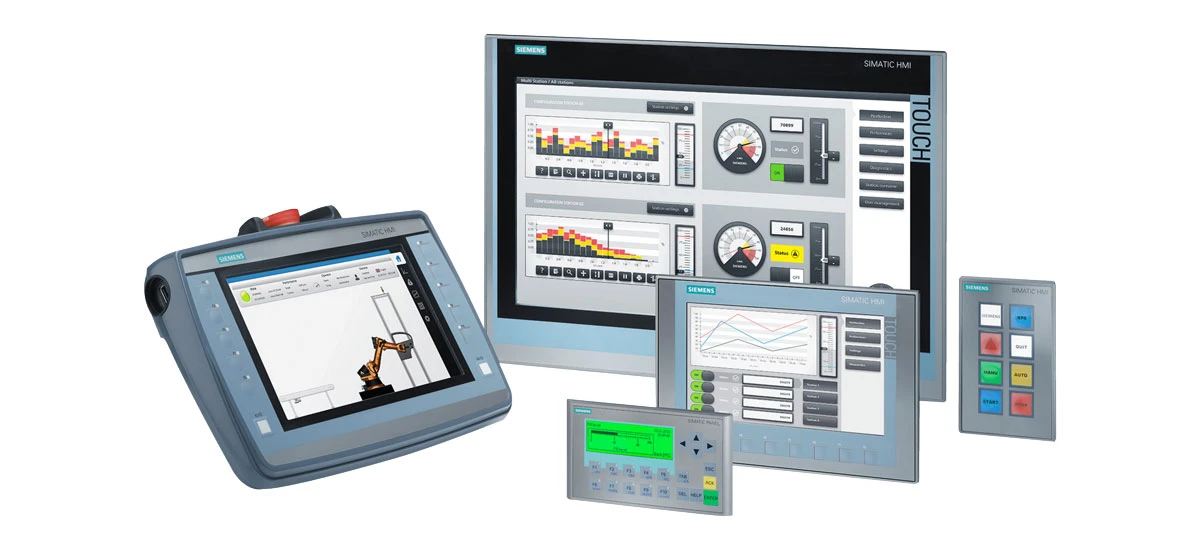

HMI زیمنس (Human Machine Interface) ابزاری است که به افراد اجازه می دهد با ماشین های صنعتی تعامل داشته باشند. مانند یک صفحه کنترل با صفحه نمایش، دکمه ها و نمودارهایی است که به شما نشان می دهد ماشین ها چه کاری انجام می دهند و به شما امکان می دهند تنظیمات را انجام دهید. زیمنس HMI محبوب است زیرا استفاده از آن آسان، قابل اعتماد است و با بسیاری از محصولات صنعتی زیمنس کار می کند. اما برای مفیدتر کردن HMI زیمنس، از OPC UA برای ارتباطات داده استفاده می کند. دلیل این امر این است: OPC UA با HMI زیمنس تضمین می‌کند که داده‌های دستگاه‌های شما به صورت ایمن و استاندارد ارسال می‌شوند. این بدان معناست که شما لازم نیست نگران گم شدن، سرقت یا سوء تفاهم اطلاعات باشید. زیمنس OPC UA را در بسیاری از محصولات HMI خود، مانند پانل راحتی HMI SIMATIC، ایجاد می‌کند تا ادغام را آسان و در آینده ثابت کند.

مزایای کلیدی OPC UA با HMI زیمنس

استفاده از OPC UA با HMI زیمنس فقط یک ایده خوب نیست-بلکه مزایای واقعی را ارائه می دهد که سیستم صنعتی شما را بهتر می کند. این مزایا به همین دلیل است که بسیاری از کارخانه ها این ترکیب را انتخاب می کنند. بیایید به مهمترین آنها نگاه کنیم، از جمله جزئیاتی که دقیقاً به شما نشان می دهد که چگونه کمک می کنند.

ارتباطات امن داده

امنیت اولویت اصلی در تنظیمات صنعتی است. شما نمی خواهید افراد غیرمجاز به داده های دستگاه شما دسترسی داشته باشند یا تنظیمات را تغییر دهند. OPC UA با Siemens HMI دارای ویژگی‌های امنیتی-است که داده‌های شما را ایمن نگه می‌دارد. از رمزگذاری (مانند یک کد مخفی) برای محافظت از داده ها هنگام ارسال بین دستگاه ها استفاده می کند. همچنین نیاز به احراز هویت دارد، به این معنی که فقط افرادی که رمز عبور یا مجوز مناسب دارند می توانند به داده ها دسترسی داشته باشند. به عنوان مثال، اگر HMI زیمنس در یک کارخانه دارید، OPC UA مطمئن می شود که فقط کارگران مجاز می توانند اطلاعات حساسی مانند نرخ تولید یا خطاهای ماشین را ببینند. این امنیت دقیقاً در پروتکل OPC UA و نرم افزار HMI زیمنس تعبیه شده است، بنابراین برای ایمن ماندن نیازی به اضافه کردن ابزار اضافی ندارید. این یک بخش کلیدی از ویژگی‌های امنیتی Siemens HMI OPC UA، یکی از کلیدواژه‌های مهم طولانی- ما است.

انتقال داده های استاندارد و بدون درز

یکی از بزرگترین مشکلات در ارتباطات صنعتی این است که دستگاه های مختلف اغلب به "زبان های" متفاوتی صحبت می کنند. این می تواند باعث از بین رفتن یا اشتباه خواندن داده ها شود. اما OPC UA یک پروتکل استاندارد است، یعنی در همه جا یکسان است. وقتی از OPC UA با HMI زیمنس استفاده می‌کنید، همه دستگاه‌های شما (مانند PLC‌های زیمنس، حسگرها و سایر کنترل‌کننده‌ها) می‌توانند داده‌ها را بدون هیچ مشکلی به اشتراک بگذارند. این انتقال استاندارد داده سیستم شما را قابل اعتمادتر می‌کند{4}}نیازی به صرف زمان برای رفع خطاهای ارتباطی نخواهید داشت. به عنوان مثال، اگر HMI زیمنس به مرکز کنترل موتور متصل است، OPC UA مطمئن می شود که HMI هر بار اطلاعات دقیقی در مورد جریان، ولتاژ و وضعیت عملکرد موتور دریافت می کند. این همان چیزی است که ما از انتقال داده استاندارد شده زیمنس HMI OPC UA، یکی دیگر از کلیدواژه‌های مفید طولانی-. همچنین افزودن دستگاه‌های جدید به سیستم شما را در آینده آسان‌تر می‌کند، زیرا آنها قبلاً به همان زبان زیمنس HMI و OPC UA شما صحبت می‌کنند.

آسان برای استفاده برای مبتدیان

ممکن است فکر کنید راه‌اندازی ارتباطات صنعتی پیچیده است، اما OPC UA با HMI زیمنس طوری طراحی شده است که حتی برای مبتدیان-پسند- باشد. نرم‌افزار HMI زیمنس (مانند WinCC Comfort) دارای راهنماهای گام به گام و منوهای ساده است که شما را در راه‌اندازی OPC UA راهنمایی می‌کند. برای شروع نیازی نیست در کدنویسی یا مهندسی صنایع متخصص باشید. این برای ارتباطات OPC UA برای مبتدیان HMI زیمنس، سومین کلمه کلیدی طولانی- ما عالی است. به عنوان مثال، فعال کردن OPC UA در HMI زیمنس فقط چند کلیک در نرم افزار طول می کشد. فرآیند راه اندازی ساده است و زیمنس حتی آموزش و پشتیبانی را برای کمک به شما در صورت گیر کردن ارائه می دهد. این بدان معناست که می توانید بدون اتلاف وقت در مراحل نصب پیچیده، سیستم خود را به سرعت راه اندازی کنید.

با سایر دستگاه‌های Siemens و{0}}طرف سوم کار می‌کند

زیمنس HMI بخشی از خانواده بزرگتر محصولات صنعتی زیمنس است و OPC UA اتصال همه آنها را آسان می کند. می توانید HMI زیمنس خود را با استفاده از OPC UA به PLC ها، درایوها و پلتفرم های ابری زیمنس (مانند Siemens MindSphere) متصل کنید. اما OPC UA فقط برای دستگاه‌های زیمنس نیست-با محصولات شخص ثالث نیز کار می‌کند. این انعطاف‌پذیری به این معنی است که می‌توانید از بهترین ابزارها برای سیستم خود استفاده کنید، حتی اگر توسط زیمنس ساخته نشده باشند. به عنوان مثال، می‌توانید با استفاده از OPC UA، یک حسگر غیر{6}}زیمنس را به HMI زیمنس خود متصل کنید و آنها کاملاً ارتباط برقرار می‌کنند. دلیل آن این است که OPC UA مستقل از فروشنده-است، به این معنی که به نفع هیچ برندی نیست. این انعطاف‌پذیری یکی از بزرگترین مزیت‌های OPC UA با HMI زیمنس است، زیرا به شما امکان می‌دهد سیستمی متناسب با نیازهایتان بسازید.

راهنمای گام به گام--راه اندازی OPC UA در HMI زیمنس

اکنون که مزایای OPC UA با HMI زیمنس را می دانید، بیایید نحوه راه اندازی آن را توضیح دهیم. این راهنمای گام به گام ساده است (برای مبتدیان عالی است) و بر اساس فرآیندهای راه اندازی HMI واقعی زیمنس است. ما بر روی تنظیمات اولیه ای که برای اکثر برنامه های صنعتی کار می کند تمرکز خواهیم کرد. به یاد داشته باشید، مراحل دقیق ممکن است بسته به مدل HMI زیمنس (مانند پنل کامفورت) و نسخه نرم افزار کمی متفاوت باشد، اما این راهنما به شما یک پایه محکم می دهد. این چهارمین کلمه کلیدی طولانی- ما است: نحوه راه اندازی OPC UA در HMI زیمنس.

چک‌های قبل از{0}تنظیم

قبل از شروع به راه‌اندازی OPC UA با HMI زیمنس، چند نکته وجود دارد که باید بررسی کنید تا مطمئن شوید همه چیز به خوبی پیش می‌رود:

• مطمئن شوید HMI زیمنس شما روشن و به شبکه صنعتی شما متصل است. برای اتصال پایدار به کابل اترنت نیاز دارید.
• بررسی کنید که زیمنس HMI شما دارای نسخه نرم افزار مناسب باشد. اکثر مدل‌های مدرن HMI زیمنس (مانند پنل راحتی SIMATIC HMI) دارای OPC UA داخلی{1}}می‌باشند، اما اگر نرم‌افزار قدیمی است، ممکن است لازم باشد نرم‌افزار را به‌روزرسانی کنید. به عنوان مثال، WinCC Comfort نسخه 11 یا بالاتر با OPC UA به خوبی کار می کند.
• اطلاعات مهم را جمع آوری کنید: به آدرس IP HMI زیمنس و هر دستگاه دیگری (مانند PLC) که می خواهید متصل شوید، نیاز دارید. می توانید آدرس IP را در تنظیمات شبکه HMI پیدا کنید.
• از ایمن بودن شبکه خود اطمینان حاصل کنید: مطمئن شوید که شبکه صنعتی شما با رمز عبور محافظت می شود و فقط افراد مجاز می توانند به آن دسترسی داشته باشند. این به ایمن نگه داشتن ارتباط OPC UA شما کمک می کند.

مرحله 1: تنظیمات شبکه HMI زیمنس را پیکربندی کنید

ابتدا باید شبکه را روی HMI زیمنس خود راه اندازی کنید تا بتواند از طریق OPC UA با دستگاه های دیگر ارتباط برقرار کند. در اینجا به این صورت است:

• در صفحه HMI زیمنس، به منوی "Setup" بروید.
• از گزینه های منو "شبکه" را انتخاب کنید. با این کار تنظیمات شبکه باز می شود.
• یک آدرس IP ثابت برای HMI خود تنظیم کنید. آدرس IP ثابت به این معنی است که آدرس تغییر نخواهد کرد، که برای ارتباط پایدار OPC UA مهم است. اگر شبکه شما از DHCP پشتیبانی می کند، می توانید از DHCP نیز استفاده کنید، اما IP استاتیک برای سیستم های صنعتی بهتر است.
• پورت TCP/4840 (یا پورت پیش فرض OPC UA برای مدل HMI خود) را به تنظیمات شبکه اضافه کنید. این پورت برای ارتباط OPC UA استفاده می شود، بنابراین باید باز باشد.
• تنظیمات را ذخیره کرده و زیمنس HMI خود را مجددا راه اندازی کنید. این تغییرات شبکه را اعمال خواهد کرد.

مرحله 2: OPC UA را در زیمنس HMI فعال کنید

در مرحله بعد، باید OPC UA را در HMI زیمنس خود روشن کنید. این کار معمولاً از طریق نرم افزار HMI زیمنس (مانند WinCC Comfort) روی رایانه شما انجام می شود. در اینجا به این صورت است:

• نرم افزار WinCC Comfort را در رایانه خود باز کنید و آن را به HMI زیمنس خود وصل کنید (با استفاده از آدرس IP HMI).
• در نرم افزار، به منوی "Project" رفته و "Properties" را انتخاب کنید.
• گزینه "OPC UA" را در منوی خواص پیدا کنید و کادری را که می گوید "Enable OPC UA Server" را علامت بزنید. این ویژگی OPC UA را در HMI شما روشن می کند.
• تنظیمات OPC UA را پیکربندی کنید: می‌توانید نامی برای سرور OPC UA خود تعیین کنید (مانند "سرور زیمنس HMI OPC UA") و سطح امنیتی را انتخاب کنید (در مرحله بعدی به این موضوع خواهیم پرداخت).
• تنظیمات را ذخیره کرده و در HMI زیمنس خود دانلود کنید. این OPC UA را در خود HMI فعال می کند.

مرحله 3: امنیت را برای OPC UA تنظیم کنید

همانطور که قبلاً در مورد آن صحبت کردیم، امنیت برای OPC UA با HMI زیمنس کلیدی است. در اینجا نحوه تنظیم امنیت برای محافظت از داده های خود آورده شده است:

• در نرم افزار WinCC Comfort به تنظیمات OPC UA برگردید.
• یک سیاست امنیتی را انتخاب کنید. رایج ترین گزینه ها عبارتند از "Sign" (که داده ها را برای اطمینان از تغییر نکردن آنها امضا می کند) و "Sign and Encrypt" (که هم برای امنیت بیشتر داده ها را امضا می کند و هم رمزگذاری می کند). برای اکثر سیستم های صنعتی، "Sign and Encrypt" بهترین انتخاب است.
• تنظیم احراز هویت کاربر: یک نام کاربری و رمز عبور برای دسترسی OPC UA ایجاد کنید. فقط افرادی که این نام کاربری و رمز عبور را دارند می توانند به داده های OPC UA از HMI زیمنس شما دسترسی داشته باشند.
• مبادله گواهی‌ها (در صورت نیاز): اگر HMI زیمنس خود را به دستگاه‌های دیگر (مانند PLC) وصل می‌کنید، ممکن است نیاز به مبادله گواهی‌های امنیتی داشته باشید. این تضمین می کند که هر دو دستگاه به یکدیگر اعتماد دارند. نرم افزار HMI زیمنس صادرات و واردات این گواهی ها را آسان می کند.

مرحله 4: اتصال OPC UA را تست کنید

هنگامی که OPC UA را در HMI زیمنس خود راه اندازی کردید، زمان آن است که اتصال را آزمایش کنید تا مطمئن شوید که کار می کند. در اینجا به این صورت است:

• در رایانه خود، یک ابزار تست OPC UA (مانند UA Expert یا Siemens OPC Scout) را باز کنید. این ابزارها رایگان یا از طریق زیمنس در دسترس هستند.
• در ابزار تست، آدرس IP HMI زیمنس و پورت OPC UA (معمولاً 4840) را برای اتصال به سرور OPC UA وارد کنید.
• نام کاربری و رمز عبوری را که قبلاً برای احراز هویت تنظیم کرده اید وارد کنید.
• اگر اتصال موفقیت آمیز باشد، لیستی از نقاط داده از HMI زیمنس خود (مانند دمای دستگاه، تعداد تولید، یا پیام های خطا) را مشاهده خواهید کرد.
• ارسال و دریافت داده را آزمایش کنید: تنظیماتی را در HMI زیمنس خود تغییر دهید و ببینید آیا تغییر در ابزار تست ظاهر می شود یا خیر. یا، دستوری را از ابزار تست ارسال کنید و ببینید که آیا HMI پاسخ می‌دهد یا خیر. اگر همه چیز کار کند، اتصال OPC UA شما آماده استفاده است!

عیب یابی مشکلات رایج OPC UA در HMI زیمنس

حتی با بهترین راه‌اندازی، ممکن است با OPC UA در HMI زیمنس خود با مشکل مواجه شوید. نگران نباشید-بیشتر مشکلات به راحتی قابل رفع هستند. در زیر رایج ترین مشکلات و نحوه حل آنها آورده شده است. این پنجمین کلمه کلیدی طولانی- ما را پوشش می‌دهد: عیب‌یابی OPC UA در HMI زیمنس. این راه حل ها بر اساس نکات پشتیبانی صنعتی واقعی از زیمنس و سایر کارشناسان است.

خرابی های اتصال

اگر نمی توانید به سرور OPC UA در HMI زیمنس خود متصل شوید، این راه حل ها را امتحان کنید:

• اتصال شبکه را بررسی کنید: مطمئن شوید که کابل اترنت به طور ایمن وصل شده است و HMI به همان شبکه رایانه یا ابزار آزمایشی شما متصل است. از یک تست پینگ استفاده کنید تا ببینید آیا آدرس IP HMI قابل دسترسی است یا خیر.
• بررسی باز بودن پورت: مطمئن شوید که پورت OPC UA (معمولاً 4840) در شبکه شما باز است و توسط فایروال مسدود نشده است. ممکن است لازم باشد تنظیمات فایروال خود را برای اجازه دادن به ترافیک OPC UA تنظیم کنید.
• راه اندازی مجدد HMI: گاهی اوقات، یک راه اندازی مجدد ساده می تواند مشکلات اتصال را برطرف کند. HMI را خاموش کنید، 30 ثانیه صبر کنید و دوباره آن را روشن کنید.
• وضعیت سرور OPC UA را بررسی کنید: به تنظیمات HMI بروید و مطمئن شوید که سرور OPC UA همچنان فعال است. اگر غیرفعال است، دوباره-آن را فعال کنید و تنظیمات را ذخیره کنید.

مشکلات گواهی امنیتی

اگر در مورد گواهینامه های امنیتی با خطا مواجه شدید، در اینجا نحوه رفع آن آورده شده است:

• صدور و واردات مجدد گواهینامه ها: گاهی اوقات، گواهی ها ممکن است قدیمی یا خراب شوند. گواهی را از HMI زیمنس خود صادر کنید و دوباره{2}}آن را به دستگاهی که می‌خواهید متصل کنید (مانند PLC یا ابزار آزمایش) وارد کنید.
• خط‌مشی امنیتی را بررسی کنید: مطمئن شوید که هر دو دستگاه (HMI و دستگاهی که به آن متصل می‌شوید) از یک خط‌مشی امنیتی استفاده می‌کنند (مثلاً «Sign and Encrypt»). اگر آنها متفاوت هستند، تنظیمات را مطابقت دهید.
• تنظیمات امنیتی را بازنشانی کنید: اگر همه موارد دیگر موفق نشدند، می‌توانید تنظیمات امنیتی OPC UA را در HMI زیمنس خود بازنشانی کنید و دوباره شروع کنید. ابتدا از تنظیمات خود نسخه پشتیبان تهیه کنید تا پیکربندی مهم را از دست ندهید.

خطاهای انتقال داده

اگر داده‌ها بین HMI زیمنس و سایر دستگاه‌ها گم می‌شوند یا اشتباه خوانده می‌شوند، این راه‌حل‌ها را امتحان کنید:

• تنظیمات نقطه داده را بررسی کنید: مطمئن شوید که نقاط داده‌ای که می‌خواهید به اشتراک بگذارید به درستی در سرور OPC UA پیکربندی شده‌اند. اطمینان حاصل کنید که انواع داده ها (مانند اعداد یا متن) بین HMI و دستگاه متصل مطابقت دارند.
• سرعت شبکه را بررسی کنید: یک شبکه کند یا ناپایدار می تواند باعث خطاهای انتقال داده شود. اطمینان حاصل کنید که شبکه صنعتی شما برای ارتباطات OPC UA به اندازه کافی سریع است. همچنین در صورت نیاز می توانید مقدار داده ارسالی را به یکباره کاهش دهید.
• به روز رسانی نرم افزار: نرم افزار قدیمی در HMI زیمنس یا دستگاه های متصل می تواند باعث مشکلات سازگاری شود. نرم افزار HMI (مانند WinCC Comfort) و نرم افزار دستگاه های دیگر را به آخرین نسخه به روز کنید.

نتیجه گیری

OPC UA با Siemens HMI یک تغییر{0}بازی برای ارتباطات داده صنعتی است. ایمن، استاندارد، تنظیم آسان است و با طیف وسیعی از دستگاه ها کار می کند. چه مبتدی باشید و چه یک کارگر صنعتی با تجربه، OPC UA با HMI زیمنس می تواند به شما در ساختن یک سیستم قابل اعتمادتر و کارآمدتر کمک کند. ما توضیح داده‌ایم که OPC UA چیست، چرا برای Siemens HMI عالی است، مزایای کلیدی، دستورالعمل‌های راه‌اندازی مرحله به مرحله، نکات عیب‌یابی، و نمونه‌های واقعی-. به یاد داشته باشید، هسته اصلی این ترکیب ساده است: OPC UA زبان مشترک را ارائه می‌کند، و Siemens HMI رابط کاربری آسان--برای تعامل افراد با داده‌ها را فراهم می‌کند. با دنبال کردن مراحل این وبلاگ، می توانید OPC UA را با HMI زیمنس راه اندازی کنید و از مزایای ارتباط داده ایمن و استاندارد در سیستم صنعتی خود بهره مند شوید. اگر سؤالات بیشتری دارید، زیمنس آموزش و پشتیبانی ارائه می دهد تا به شما کمک کند از راه اندازی OPC UA و زیمنس HMI خود حداکثر استفاده را ببرید.
