در دنیای صنعتی امروز، بسیاری از کارخانه‌ها و کارخانه‌ها از سیستم‌های چند فروشنده-استفاده می‌کنند. این سیستم ها تجهیزات تولید کنندگان مختلف را ترکیب می کنند تا بهترین عملکرد و ارزش را داشته باشند. بخش کلیدی این سیستم‌ها، رابط انسانی (HMI) و کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) هستند. زیمنس HMI یکی از محبوب ترین انتخاب ها برای اپراتورهای صنعتی است زیرا قابل اعتماد است، استفاده از آن آسان است و در محیط های صنعتی خشن به خوبی کار می کند. با این حال، هنگام استفاده از Siemens HMI با{6}}PLC های شخص ثالث (ساخته شده توسط شرکت های دیگر مانند آلن-برادلی، میتسوبیشی، یا مودیکون)، سازگاری می تواند به یک چالش تبدیل شود. این وبلاگ با گام‌های عملی و نکات مفید، شما را در مدیریت سیستم‌های چند فروشنده راهنمایی می‌کند و اطمینان حاصل می‌کند که HMI Siemens شما با PLCهای غیر{10}}Siemens به خوبی کار می‌کند.
سیستم‌های چند فروشنده چیست و چرا اهمیت دارند؟
یک سیستم چند فروشنده، یک راه‌اندازی صنعتی است که از تجهیزات چند سازنده به جای یک تولیدکننده استفاده می‌کند. به عنوان مثال، یک کارخانه ممکن است از زیمنس HMI برای کنترل اپراتور، آلن-برادلی PLC برای مدیریت فرآیند، و اینورتر میتسوبیشی برای کنترل موتور استفاده کند. بسیاری از کسب‌وکارها سیستم‌های چند فروشنده-را انتخاب می‌کنند زیرا می‌توانند بهترین ابزار را برای هر شغل انتخاب کنند، در هزینه خود صرفه‌جویی کنند و از وابستگی به یک تأمین‌کننده اجتناب کنند.
زیمنس HMI نقش مهمی در این سیستم ها ایفا می کند. این به عنوان "چهره" سیستم اتوماسیون عمل می کند و به اپراتورها اجازه می دهد فرآیندها را نظارت کنند، تنظیمات را تنظیم کنند و مشکلات کوچک را بدون توقف تولید برطرف کنند. وقتی HMI زیمنس با PLC های شخص ثالث سازگار است، کل سیستم روان تر کار می کند، زمان خرابی را کاهش می دهد و عملکرد را کارآمدتر می کند. اما اگر مشکل سازگاری وجود داشته باشد، می تواند باعث تاخیر، خطا یا حتی خرابی سیستم شود.
HMI زیمنس و PLCهای شخص ثالث-

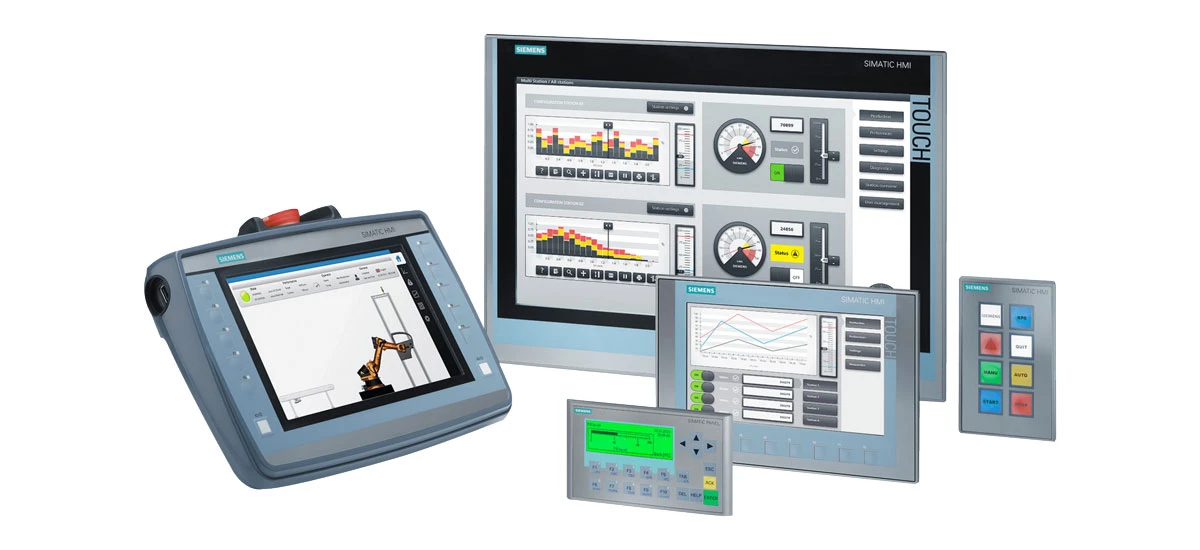

زیمنس HMI چیست؟
HMI زیمنس (Human-ماشین واسط) دستگاهی است که اپراتورهای صنعتی را به تجهیزات اتوماسیون متصل می‌کند. این مدل در مدل های مختلفی مانند پانل های راحتی SIMATIC، پانل های یکپارچه و پانل های پایه (مانند KTP600 و KTP900) عرضه می شود. زیمنس HMI از نرم افزارهایی مانند TIA Portal و WinCC برای کمک به مهندسان در تنظیم و برنامه ریزی رابط استفاده می کند. این پروتکل های ارتباطی متعدد را پشتیبانی می کند که برای کار با PLC های شخص ثالث ضروری است. زیمنس HMI چه در تولید، چه در صنایع غذایی و چه در کارخانه‌های انرژی، به دلیل دوام و طراحی کاربر پسند{8}}ش مورد اعتماد است.
PLCهای شخص ثالث- چیست؟
PLC ها (Programmable Logic Controller) کامپیوترهای کوچکی هستند که فرآیندها و ماشین های صنعتی را کنترل می کنند. PLC های شخص ثالث PLC هایی هستند که توسط شرکت هایی غیر از زیمنس مانند آلن-برادلی، میتسوبیشی، مودیکون و امرون ساخته می شوند. این PLC ها به طور گسترده در صنایع مختلف استفاده می شوند و اغلب دارای ویژگی های منحصر به فردی هستند که متناسب با کاربردهای خاص هستند. چالش اصلی این است که مطمئن شوید این PLC های شخص ثالث{5}}می توانند به طور یکپارچه با HMI زیمنس "صحبت کنند".
چالش های تضمین سازگاری HMI زیمنس با PLC های شخص ثالث-
هنگام استفاده از HMI زیمنس با{0}} PLC های شخص ثالث، ممکن است با چندین چالش سازگاری مواجه شوید. درک این چالش ها اولین قدم برای حل آنهاست. در اینجا رایج ترین آنها هستند:
1. عدم تطابق پروتکل های ارتباطی
بزرگترین چالش پروتکل های ارتباطی مختلف است. یک پروتکل مانند یک "زبان" است که دستگاه ها برای اشتراک گذاری اطلاعات از آن استفاده می کنند. HMI زیمنس از پروتکل‌های معروفی مانند Profinet، Modbus TCP/IP و Ethernet/IP پشتیبانی می‌کند، اما PLCهای شخص ثالث ممکن است از پروتکل‌های متفاوتی استفاده کنند. به عنوان مثال، یک PLC میتسوبیشی ممکن است از MC TCP/IP استفاده کند، در حالی که یک PLC Modicon از Modbus RTU استفاده می کند. اگر Siemens HMI و PLC شخص ثالث به یک «زبان» صحبت نکنند، نمی‌توانند داده‌ها را مبادله کنند. اینجاست که دانستن نحوه اتصال HMI زیمنس به PLCهای غیر-زیمنس- بسیار مهم می‌شود، باید مطمئن شوید که هر دو دستگاه از یک پروتکل مشترک استفاده می‌کنند.
2. سیستم عامل یا نرم افزار قدیمی
Siemens HMI و PLCهای شخص ثالث برای کار کردن با یکدیگر نیاز به سفت‌افزار (نرم‌افزار روی دستگاه) و نرم‌افزار برنامه‌نویسی به‌روز دارند. سفت‌افزار قدیمی می‌تواند باعث ایجاد اشکال یا از دست دادن ویژگی‌هایی شود که سازگاری را از بین می‌برد. به عنوان مثال، یک HMI قدیمی زیمنس با سیستم عامل قدیمی ممکن است آخرین نسخه Modbus TCP/IP مورد استفاده توسط Allen-Bradley PLC جدید را پشتیبانی نکند. به‌روزرسانی‌های منظم برای حفظ عملکرد خوب Siemens HMI و PLCهای شخص ثالث{7}}ضروری است.
3. خطاهای پیکربندی شبکه
سیستم‌های چند فروشنده-به یک شبکه پایدار متکی هستند. اگر تنظیمات شبکه (مانند آدرس‌های IP) نادرست باشد، Siemens HMI نمی‌تواند به PLC شخص ثالث متصل شود. به عنوان مثال، اگر زیمنس HMI و PLC آدرس IP یکسانی داشته باشند، درگیری ایجاد می شود و ارتباط برقرار نمی کنند. این یک مشکل رایج در هنگام راه‌اندازی ارتباط PLC شخص ثالث{5}}HMI Siemens است، اما با برنامه‌ریزی شبکه مناسب رفع آن آسان است.
4. مدل های PLC پشتیبانی نشده
همه مدل‌های PLC شخص ثالث توسط HMI زیمنس پشتیبانی نمی‌شوند. زیمنس بسیاری از مدل‌های PLC شخص ثالث را برای اطمینان از سازگاری آزمایش می‌کند، و می‌توانید فهرستی از مدل‌های پشتیبانی‌شده را در نرم‌افزار TIA Portal یا اسناد رسمی زیمنس بیابید. اگر از یک مدل PLC استفاده می‌کنید که در این لیست نیست، HMI زیمنس ممکن است به طور قابل اعتماد با آن کار نکند، حتی اگر از همان پروتکل استفاده کند. به همین دلیل است که بررسی سازگاری قبل از خرید تجهیزات برای سازگاری HMI زیمنس با PLC های شخص ثالث مهم است.
راهنمای گام‌به‌گام-برای اطمینان از سازگاری HMI زیمنس با PLCهای شخص ثالث-
اکنون که چالش‌ها را می‌دانید، بیایید مراحلی را بررسی کنیم تا مطمئن شویم HMI Siemens شما با PLCهای شخص ثالث به‌خوبی کار می‌کند. این مراحل عملی، آسان برای پیگیری و بر اساس دستورالعمل های رسمی زیمنس و تجربه صنعتی واقعی هستند.
مرحله 1: پروتکل های پشتیبانی شده و مدل های PLC را بررسی کنید
قبل از راه‌اندازی سیستم، بررسی کنید که Siemens HMI و PLC شخص ثالث از کدام پروتکل‌ها پشتیبانی می‌کنند. مدل‌های HMI زیمنس مانند پنل‌های Comfort از پروتکل‌هایی مانند Allen-برادلی اترنت/IP، Mitsubishi MC TCP/IP، Modicon Modbus TCP/IP، و Omron Host Link پشتیبانی می‌کنند. شما می توانید این اطلاعات را در دفترچه راهنمای کاربر HMI زیمنس یا در وب سایت زیمنس بیابید.
سپس، بررسی کنید که آیا مدل PLC شخص ثالث شما توسط HMI زیمنس پشتیبانی می‌شود یا خیر. دو راه آسان برای انجام این کار وجود دارد: 1) در نرم افزار TIA Portal، درایور شخص ثالث را انتخاب کنید و قسمت "پارامترها" را برای لیست مدل های PLC پشتیبانی شده بررسی کنید{4}}). استفاده از مدل پشتیبانی شده ارتباط قابل اعتماد بین HMI زیمنس و PLC شخص ثالث را تضمین می کند.
مرحله 2: سیستم عامل و نرم افزار را به روز کنید
مطمئن شوید زیمنس HMI شما دارای آخرین سیستم عامل است و نرم افزار برنامه نویسی شما (مانند TIA Portal) به روز است. سیستم عامل قدیمی می تواند باعث مشکلات سازگاری شود، بنابراین به روز رسانی آن یک راه ساده برای جلوگیری از مشکلات است. برای به روز رسانی سیستم عامل HMI زیمنس، از نرم افزار ProSave زیمنس استفاده کنید. جدیدترین سیستم عامل را از پورتال پشتیبانی زیمنس دانلود کنید، HMI زیمنس خود را از طریق USB یا اترنت به رایانه خود متصل کنید و دستورالعمل‌های{3}}روی صفحه را برای به‌روزرسانی دنبال کنید.
همچنین، سیستم عامل PLC شخص ثالث- خود را به روز کنید. وب سایت سازنده را برای آخرین به روز رسانی سیستم عامل بررسی کنید و دستورالعمل های آنها را برای نصب آنها دنبال کنید. به روز رسانی هر دو دستگاه تضمین می کند که آنها آخرین ویژگی ها و رفع اشکال برای سازگاری را دارند.
مرحله 3: تنظیمات شبکه را به درستی پیکربندی کنید
پیکربندی شبکه برای اتصال HMI زیمنس به PLC های غیر{0}}زیمنس کلیدی است. برای راه اندازی صحیح شبکه، نکات زیر را دنبال کنید:
- آدرس‌های IP منحصربه‌فردی را به HMI زیمنس و هر{0}} PLC شخص ثالث اختصاص دهید. برای مثال زیمنس HMI را روی 192.168.0.10 و PLC را روی 192.168.0.11 تنظیم کنید. این از تضاد IP جلوگیری می کند.
- اطمینان حاصل کنید که همه دستگاه ها در یک زیر شبکه قرار دارند. ماسک زیر شبکه (معمولاً 255.255.255.0) باید برای HMI زیمنس و PLC یکسان باشد.
- اگر از پروتکل دیگری (مانند Modbus TCP/IP) استفاده می کنید، «PROFINET IO Enabled» را در HMI زیمنس خود غیرفعال کنید. این تنظیم می‌تواند در ارتباطات غیر{1}}Profinet اختلال ایجاد کند.
- از کابل اترنت قابل اعتماد یا سوئیچ شبکه استفاده کنید. برای مسافت‌های طولانی، از کابل‌های صنعتی-برای جلوگیری از از دست دادن سیگنال استفاده کنید.
مرحله 4: راه اندازی ارتباط در پرتال TIA
اکثر کاربران HMI زیمنس از TIA Portal برای برنامه ریزی و پیکربندی دستگاه های خود استفاده می کنند. در اینجا نحوه برقراری ارتباط بین HMI زیمنس و PLC شخص ثالث- در TIA Portal آمده است:
- پورتال TIA را باز کنید و یک پروژه جدید ایجاد کنید. مدل HMI زیمنس (به عنوان مثال، TP1200 Comfort Panel) را به پروژه اضافه کنید.
- به تب «دستگاه‌ها و شبکه‌ها» بروید و روی «افزودن دستگاه جدید» کلیک کنید. "شخص ثالث" را انتخاب کنید و سازنده و مدل PLC خود را انتخاب کنید (به عنوان مثال، Allen-Bradley ControlLogix).
- پروتکل ارتباطی را که هر دو دستگاه پشتیبانی می کنند (به عنوان مثال، اترنت/IP) انتخاب کنید. تنظیمات پروتکل مانند آدرس IP و شماره پورت را برای مطابقت با تنظیمات PLC پیکربندی کنید.
- تگ های PLC (متغیرها) را به HMI زیمنس نگاشت کنید. این به زیمنس HMI می‌گوید که کدام داده را از PLC بخواند یا بنویسد. برای صرفه جویی در زمان می توانید برچسب ها را از نرم افزار برنامه نویسی PLC وارد کنید.
- پیکربندی را در HMI زیمنس خود دانلود کنید و اتصال را تست کنید. اگر همه چیز به درستی تنظیم شده باشد، Siemens HMI باید داده‌ها را از PLC شخص ثالث نمایش دهد.
مرحله 5: اتصال را آزمایش و تأیید کنید
پس از تنظیم ارتباط، اتصال را تست کنید تا مطمئن شوید که قابل اعتماد است. در اینجا به این صورت است:
- بررسی کنید که آیا Siemens HMI می‌تواند داده‌ها را از PLC شخص ثالث- بخواند (مانند دما، فشار یا وضعیت دستگاه).
- تست کنید که آیا HMI زیمنس می تواند دستوراتی را به PLC ارسال کند (به عنوان مثال، راه اندازی یا توقف یک ماشین).
- اتصال را برای چند ساعت کنترل کنید تا مطمئن شوید که افت یا خطایی وجود ندارد. از ابزارهای تشخیصی موجود در پورتال TIA برای بررسی مشکلات ارتباطی استفاده کنید.
- اگر با مشکلاتی مواجه شدید، به بخش عیب یابی زیر مراجعه کنید تا سریعا آنها را برطرف کنید.
عیب یابی زیمنس HMI و مشکلات سازگاری PLC شخص ثالث{0}
حتی با تنظیم دقیق، ممکن است با مشکلات سازگاری مواجه شوید. در اینجا مشکلات رایج و نحوه رفع آنها آمده است-برای عیب یابی زیمنس HMI و سازگاری PLC شخص ثالث{1}} عالی است:
مشکل 1: زیمنس HMI نمی تواند به PLC شخص ثالث وصل شود
علل و راه حل های احتمالی:
- تداخل آدرس IP: آدرس های IP زیمنس HMI و PLC را بررسی کنید. اطمینان حاصل کنید که آنها منحصر به فرد و در یک زیر شبکه هستند.
- پروتکل اشتباه: بررسی کنید که هر دو دستگاه از یک پروتکل استفاده می کنند. به عنوان مثال، اگر HMI زیمنس روی Modbus TCP/IP تنظیم شده باشد، PLC نیز باید روی Modbus TCP/IP تنظیم شود.
- مشکلات کابل: کابل اترنت را با کابل جدید جایگزین کنید. کابل را با تستر شبکه تست کنید تا مطمئن شوید کار می کند.
- ارتباط مسدودکننده فایروال: هر فایروال شبکه را که ممکن است ارتباط بین HMI زیمنس و PLC را مسدود کند غیرفعال کنید.
مشکل 2: زیمنس HMI داده های نادرست را از PLC می خواند
علل و راه حل های احتمالی:
- خطاهای نگاشت برچسب: نگاشت برچسب را در پورتال TIA بررسی کنید. مطمئن شوید که تگ های PLC به درستی با متغیرهای HMI زیمنس نگاشت شده اند.
- عدم تطابق تنظیمات پروتکل: تنظیمات پروتکل (مثلاً نرخ باود، برابری، بیت‌های توقف) را دوبار-در هر دو دستگاه بررسی کنید. آنها باید یکسان باشند.
- سیستم عامل قدیمی: سیستم عامل HMI زیمنس و PLC را به آخرین نسخه به روز کنید. سیستم عامل قدیمی می تواند باعث خطا در خواندن داده ها شود.
مشکل 3: زیمنس HMI نمی تواند دستورات را به PLC ارسال کند
علل و راه حل های احتمالی:
- تنظیمات مجوز: بررسی کنید که آیا زیمنس HMI مجوز نوشتن داده در PLC را دارد یا خیر. برخی از PLCهای شخص ثالث برای دسترسی نوشتن به مجوزهای خاصی نیاز دارند.
- عدم تطابق نوع برچسب: اطمینان حاصل کنید که نوع برچسب (به عنوان مثال، بولی، عدد صحیح) در HMI زیمنس با نوع برچسب در PLC مطابقت دارد. عدم تطابق می تواند از ارسال دستورات جلوگیری کند.
- افت ارتباط: اتصال شبکه را برای افت چک کنید. از یک سوئیچ مدیریت شده برای نظارت بر ترافیک شبکه و رفع هرگونه مشکل استفاده کنید.
بهترین روش‌ها برای مدیریت HMI زیمنس در سیستم‌های چند فروشنده{{0}
برای اینکه سیستم چند فروشنده خود را روان نگه دارید و از سازگاری طولانی مدت HMI زیمنس با- PLC های شخص ثالث اطمینان حاصل کنید، این بهترین روش ها-همراستا با کلمه کلیدی طولانی- "بهترین شیوه ها برای HMI زیمنس در سیستم های چند فروشنده" را دنبال کنید:
1. همه چیز را مستند کنید
اسناد دقیق سیستم خود را نگه دارید، از جمله: شماره مدل HMI Siemens و PLCهای شخص ثالث{0}، نسخه‌های میان‌افزار، تنظیمات شبکه، تنظیمات پروتکل، و نگاشت برچسب‌ها. این مستندات به شما کمک می‌کند مشکلات را سریع عیب‌یابی کنید و به‌روزرسانی‌ها را آسان‌تر کنید.
2. تیم خود را آموزش دهید
مطمئن شوید که تیم شما نحوه استفاده از HMI Siemens و پیکربندی ارتباط با{0}PLCهای شخص ثالث را می داند. آنها را در مراحل اولیه عیب یابی آموزش دهید تا بتوانند مشکلات کوچک را بدون تماس با تکنسین برطرف کنند. زیمنس دوره های آموزشی برای HMI زیمنس ارائه می دهد که می تواند به تیم شما در ایجاد تخصص کمک کند.
3. تعمیر و نگهداری منظم را انجام دهید
بررسی های منظم تعمیر و نگهداری سیستم خود را برنامه ریزی کنید. این شامل به‌روزرسانی سیستم‌افزار و نرم‌افزار، بررسی اتصالات شبکه، آزمایش ارتباطات، و تمیز کردن صفحه‌نمایش HMI زیمنس است. تعمیر و نگهداری منظم از مشکلات سازگاری جلوگیری می کند و عمر تجهیزات شما را افزایش می دهد.
4. از لوازم جانبی پشتیبانی شده زیمنس- استفاده کنید
هنگام راه‌اندازی سیستم خود، از لوازم جانبی{0}Siemens مانند مبدل‌های RS422-RS232 (شماره سفارش: 6AV6 671-8XE00-0AX0) برای دستگاه‌هایی که به آنها نیاز دارند استفاده کنید. استفاده از لوازم جانبی پشتیبانی شده، سازگاری و قابلیت اطمینان را تضمین می کند. از استفاده از لوازم جانبی ارزان و تست نشده که می تواند باعث مشکلات ارتباطی شود، خودداری کنید.
5. با کارشناسان زیمنس کار کنید
اگر با مشکلات سازگاری پیچیده روبرو هستید، با کارشناسان زیمنس یا شرکای مجاز کار کنید. آنها تجربه و دانش لازم برای حل سخت ترین مشکلات را دارند. زیمنس همچنین از طریق وب سایت و خط تلفن خود پشتیبانی فنی ارائه می دهد که می تواند به شما در دریافت سریع پاسخ کمک کند.
نتیجه گیری
مدیریت سیستم‌های چند فروشنده و اطمینان از سازگاری HMI زیمنس با PLCهای شخص ثالث لازم نیست دشوار باشد. با دنبال کردن مراحل و بهترین روش‌های موجود در این وبلاگ، می‌توانید یک سیستم قابل اعتماد راه‌اندازی کنید که بدون مشکل اجرا شود. به یاد داشته باشید که پروتکل‌های پشتیبانی شده و مدل‌های PLC را بررسی کنید، سیستم‌افزار و نرم‌افزار را به‌روزرسانی کنید، تنظیمات شبکه را به درستی پیکربندی کنید، اتصال را آزمایش کنید و مشکلات را سریعاً عیب‌یابی کنید.
Siemens HMI ابزاری قدرتمند برای اتوماسیون صنعتی است و با راه‌اندازی مناسب، می‌تواند به‌طور یکپارچه با PLCهای شخص ثالث- کار کند. چه در حال اتصال HMI زیمنس به آلن-برادلی، میتسوبیشی، یا Modicon PLC باشید، نکته کلیدی تمرکز بر ارتباطات و سازگاری است. با انجام این کار، زمان از کار افتادگی را کاهش می‌دهید، کارایی را بهبود می‌بخشید، و بیشترین بهره را از سیستم چند فروشنده-خود خواهید برد.
اگر در مورد سازگاری HMI زیمنس سؤالی دارید یا برای راه‌اندازی سیستم خود به کمک نیاز دارید، در زیر نظر دهید یا با پشتیبانی فنی زیمنس تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم موفق شوید!
