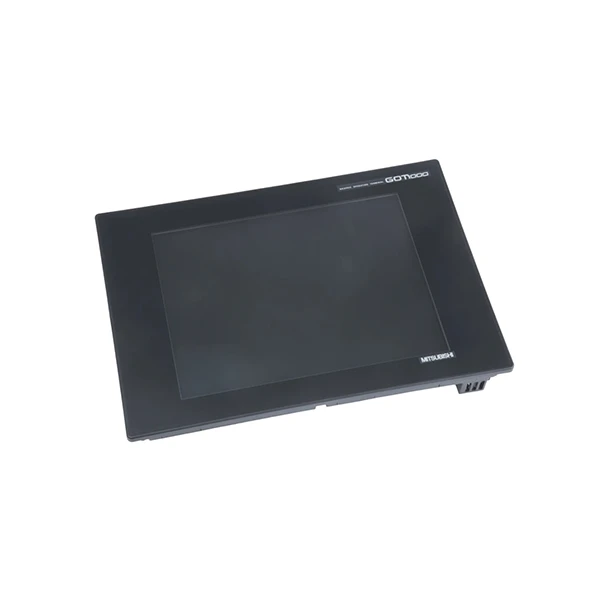

میتسوبیشیGT1275-VNBA

برند:میتسوبیشی
مدل:GT1275-VNBA

وضعیت موجودی:کالا در انبار موجود است.

ویژگی های محصول

در قلب Mitsubishi GT1275-VNBA یک صفحه نمایش LCD رنگی TFT 10.4{17}} اینچی با وضوح تصویر VGA 640×480 پیکسل و پشتیبانی از 256 رنگ است که خواندن آسان داده‌های تولید، منوهای کنترلی و هشدارهای هشدار را در محیط‌های شلوغ کارگاه تضمین می‌کند. صفحه نمایش دارای یک منطقه نمایش موثر 170.9 میلی متر (عرض) × 128.2 میلی متر (ارتفاع) و اندازه قاب فیزیکی 211.2 میلی متر × 158.4 میلی متر است، با طراحی پانل مشکی که متناسب با محفظه های صنعتی استاندارد است. زاویه دید راحت 45 درجه چپ/راست و 20 درجه بالا/پایین را فراهم می‌کند و به اپراتورها اجازه می‌دهد داده‌ها را از زوایای متعدد تأیید کنند. نور پس‌زمینه با طول عمر{27}CCFL طراحی شده است که ممکن است بیش از 52000 ساعت استفاده مداوم را تحمل کند و نیاز به تعمیر و نگهداری در عملیات طولانی‌مدت را کاهش دهد. گزینه های نمایش متن شامل فونت های 16 نقطه ای (40 کاراکتر × 30 خط) و فونت های 12 نقطه ای (53 کاراکتر × 40 خط) برای کاراکترهای 2 بایتی است. این امر نصب چند زبانه را برای کارخانه های صادراتی ساده می کند.

پانل لمسی صنعتی Mitsubishi GT1275-VNBA دارای 4 پورت ارتباطی داخلی-برای ادغام انعطاف‌پذیر با تجهیزات اتوماسیون است. این شامل یک پورت اترنت 10/100M برای انتقال سریع داده و پشتیبانی از پروتکل TCP/IP Modbus است که امکان اتصال مستقیم به کنترل‌کننده‌های شخص ثالث و نظارت از راه دور را فراهم می‌کند. دو پورت سریال (RS-232C و RS-422/RS-485) سازگاری با PLC های میتسوبیشی (سری FX، QnA و A) و سایر دستگاه های صنعتی را تضمین می کند، در حالی که یک پورت USB Mini-B دانلود برنامه و پشتیبان گیری از داده ها را آسان می کند. یک اسلات کارت داخلی CF انعطاف پذیری فضای ذخیره سازی بیشتری را اضافه می کند و به کاربران امکان می دهد فایل های پروژه و داده های سیستم را برای بازیابی سریع ذخیره کنند. این اتصال گسترده آن را به یک HMI صنعتی همه کاره با اتصال PLC بدون درز برای تنظیمات اتوماسیون متنوع تبدیل می کند.

به عنوان بخشی از سری Mitsubishi GOT1000، GT1275-VNBA از GT Designer3 (نسخه 1.01B یا بالاتر) برای برنامه‌نویسی استفاده می‌کند، با سازگاری با GT Designer2 که هزینه‌های آموزشی را برای تیم‌ها کاهش می‌دهد. این صفحه نمایش چند زبانه{8}} را پشتیبانی می کند و عملیات را برای کارخانه های جهانی ساده می کند. طراحی پانل{14}}به راحتی در محفظه های موجود نصب می شود، با اندازه کلی 303 میلی متر × 214 میلی متر × 53 میلی متر و وزن آن تنها 1.5 کیلوگرم است که باعث صرفه جویی در فضا در پانل های کنترل می شود. این دستگاه دارای گواهینامه CE است و از انطباق با استانداردهای صنعتی بین المللی اطمینان حاصل می کند و با قطعات نور پس زمینه قابل تعویض عرضه می شود که هزینه های نگهداری طولانی مدت را کاهش می دهد.

مشخصات

مدل	GT1275-VNBA
سری	سری GOT1000 (نوع GT12)
تایپ کنید	ترمینال اپراتور صفحه نمایش لمسی رنگی 10.4 اینچی
قطعنامه	VGA (640 × 480 پیکسل)
رنگ نمایش	256 رنگ TFT LCD
زاویه دید	چپ/راست 45 درجه، بالا/پایین 20 درجه
روشنایی	200 cd/m² (4 سطح قابل تنظیم)
ابعاد	211.2 (W) × 158.4 (H) × 53 (D) میلی متر

سناریوهای کاربردی

در کارخانه‌های خودروسازی، Mitsubishi GT1275-VNBA روی خطوط مونتاژ نصب می‌شود تا با 12 ربات جوشکار در هر خط تولید متصل شود. گشتاور بلادرنگ (از 5 نیوتن متر تا 50 نیوتن متر) و سرعت جوش (تا 80 سانتی متر در دقیقه) را نمایش می دهد و به اپراتورها اجازه می دهد تا پارامترها را به سرعت تنظیم کنند. این به کاهش 8 درصد خطاهای جوشکاری و بهبود نرخ صلاحیت جوش به 99.7 درصد کمک می کند. میتسوبیشی GT1275-VNBA همچنین وضعیت کار 20 تسمه نقاله را کنترل می کند و زمان از کار افتادن تجهیزات را تا 15 درصد در ماه کاهش می دهد که هر سال حدود 36 ساعت در زمان تولید صرفه جویی می کند.

در ماشین‌آلات بسته‌بندی، Mitsubishi GT1275-VNBA به‌عنوان پایانه کنترلی هسته‌ای برای ۸ دستگاه پرکننده و آب‌بندی همزمان عمل می‌کند. حجم پر شدن را از 50 میلی لیتر به 500 میلی لیتر با خطای کمتر از 0.5 میلی لیتر تنظیم می کند و سرعت بسته بندی را تا 120 بسته در دقیقه نمایش می دهد. این صفحه لمسی صنعتی 10.4{13}}اینچی به کارخانه‌ها کمک می‌کند تا ضایعات مواد خام را تا ۱۲٪ کاهش دهند و در حدود ۵۰۰ کیلوگرم مواد در ماه برای کارخانه‌های بسته‌بندی متوسط صرفه‌جویی کنند. ویژگی پشتیبانی چند زبانه آن نیز نیازهای تجهیزات صادراتی را برآورده می‌کند و آن را به انتخابی محبوب برای کارخانه‌های بسته‌بندی که محصولات را به کشورهای 10+ می‌فروشند تبدیل می‌کند.

در کارخانه های فرآوری مواد غذایی، میتسوبیشی GT1275-VNBA در خطوط سردخانه و فرآوری استفاده می شود. دمای 30 کابینت سردخانه را کنترل می کند و دما را بین 0 تا 5 درجه با نوسان کمتر از 0.3 ± درجه نگه می دارد و اطمینان حاصل می کند که 100٪ دسته های مواد غذایی استانداردهای ایمنی را رعایت می کنند. پنل جلویی IP65 آن در برابر پاشش روغن و آب مقاوم است و برای کارگاه های فرآوری مواد غذایی مرطوب و گرد و غبار مناسب است. همچنین با دستگاه های مرتب سازی متصل می شود، تعداد محصولات مرتب شده (تا 500 قطعه در ساعت) و نرخ رد (کنترل شده زیر 1٪) را نمایش می دهد، به کارگران کمک می کند تا فرآیندهای مرتب سازی را بهینه کنند و هزینه های کار را تا 18٪ کاهش دهند.

سوالات متداول

س: مشخصات صفحه نمایش GT1275-VNBA چیست؟

پاسخ: GT1275-VNBA دارای صفحه نمایش 10.4 اینچی TFT LCD رنگی با وضوح VGA 640 × 480 پیکسل است. از 256 رنگ پشتیبانی می کند. این صفحه نمایش روشنایی 200 cd/m² را با کنترل 4 مرحله ای تنظیم می کند. زاویه دید 45 درجه چپ، 45 درجه راست، 30 درجه بالا و 20 درجه پایین است. صفحه نمایش لمسی از فناوری دیجیتالیزه کننده فیلم مقاومتی آنالوگ استفاده می کند.

س: تفاوت بین GT1275-VNBA و GT1275-VNBD چیست؟

A: تفاوت ورودی منبع تغذیه است. GT1275-VNBA با برق AC (100–240 ولت AC) اجرا می شود، در حالی که GT1275-VNBD با برق 24 ولت DC اجرا می شود. مصرف برق برای نسخه AC 18 وات یا کمتر و برای نسخه DC 11 وات یا کمتر است. تمام مشخصات دیگر بین این دو مدل یکسان است.

س: مصرف برق و محدوده ولتاژ ورودی چقدر است؟

A: GT1275-VNBA با برق متناوب کار می کند: 100–240 ولت AC (+10%, −15%) در 5±50/60 هرتز. مصرف برق 18 وات یا کمتر با نور پس زمینه روشن و 15 وات یا کمتر با نور پس زمینه خاموش است. حداکثر توان ظاهری ورودی 44 VA در بار کامل است. جریان هجومی 40 آمپر یا کمتر برای 4 میلی ثانیه در حداکثر بار است. زمان مجاز قطع برق آنی در 100 ولت AC یا بالاتر در 20 میلی ثانیه است.

س: برای برنامه ریزی این HMI چه نرم افزاری لازم است؟

پاسخ: GT1275-VNBA با GT Works2 یا GT Designer2 سازگار نیست. به GT Works3 نسخه 1.01B یا بالاتر نیاز دارد. مجموعه نرم افزاری GT Works3 شامل GT Designer3 برای طراحی صفحه نمایش و GT Simulator3 برای شبیه سازی HMI مبتنی بر کامپیوتر قبل از استقرار است.

س: GT1275-VNBA چقدر حافظه دارد؟

پاسخ: GT1275-VNBA دارای 6 مگابایت حافظه داخلی-فلش برای داده های پروژه و ذخیره سازی سیستم عامل است. برخی منابع 9 مگابایت فضای ذخیره سازی درایو C را گزارش می دهند. همچنین شامل 512 کیلوبایت SRAM با باتری برای حفظ اطلاعات ساعت، تاریخچه زنگ هشدار و اطلاعات دستور پخت است. یک اسلات کارت CF برای گسترش حافظه خارجی موجود است.
