برند:میتسوبیشی
مدل:GT1050{1}}QBBD-C

وضعیت موجودی:کالا در انبار موجود است.

ویژگی های محصول

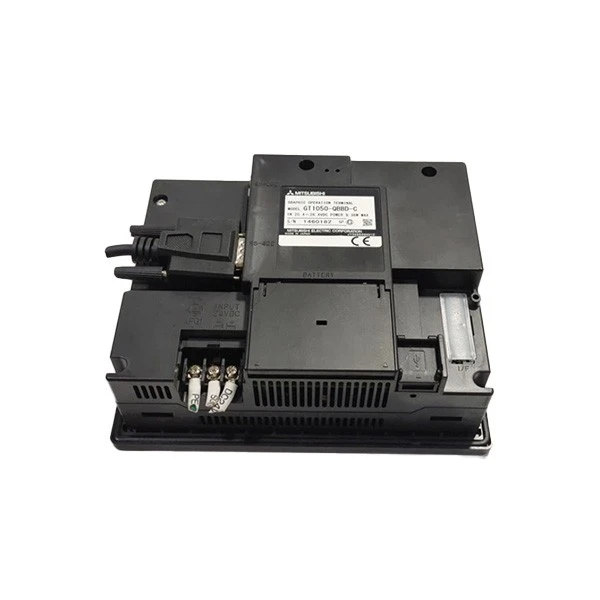

میتسوبیشی GT1050-QBBD-C یک رابط فشرده انسان و ماشین (HMI) از سری معروف GOT1000 میتسوبیشی الکتریک است که به طور خاص برای الزامات اتوماسیون صنعتی در نظر گرفته شده است. صفحه نمایش لمسی 5.7 اینچی HMI دارای صفحه نمایش تک رنگ STN شفاف با 16 سطح خاکستری و وضوح QVGA 320×240 پیکسل است. این باعث می‌شود که داده‌های عملیاتی حتی در موقعیت‌های تولید شلوغ قابل خواندن باشد. اندازه کوچک 164 میلی متر عرض، 135 میلی متر ارتفاع و عمق 56 میلی متر آن را برای پنل های کنترل باریک ایده آل می کند. اندازه برش پانل 153 × 121 میلی متر امکان نصب آسان در هموار را فراهم می کند.

Mitsubishi GT1050-QBBD-C دارای سخت‌افزار کاربردی، از جمله یک پردازنده ۶۴-بیتی و حافظه فلش ۳ مگابایتی برای ذخیره داده‌های مهندسی و سیستم‌های عامل، با حداکثر ۱۰۰۰۰۰ چرخه نوشتن برای استفاده طولانی‌مدت است. صفحه‌نمایش لمسی مقاومتی ماتریسی طولانی-با طول عمر بیش از 1 میلیون فشار و ظرفیت لمس همزمان دو نقطه، به اپراتورها اجازه می‌دهد تا حداکثر 50 کلید لمسی را در هر پانل برنامه‌ریزی کنند. باتری لیتیومی داخلی GT10-50BAT داده ها را برای تقریباً 5 سال در 25 درجه حفظ می کند و قابلیت اطمینان را برای عملیات روزانه افزایش می دهد.

Mitsubishi GT1050-QBBD-C دارای رابط‌های استاندارد مختلفی برای اتصال آسان است، از جمله USB Mini-B برای انتقال سریع داده با سرعت 12 مگابیت در ثانیه، و همچنین پورت‌های RS{11}232 و RS{13}}422/RS{14}}485. این به طور یکپارچه با PLC های میتسوبیشی مانند سری FX و همچنین سایر دستگاه های صنعتی ارتباط برقرار می کند و دارای عملکرد شفاف FA برای نظارت و ویرایش ساده برنامه PLC است. این سازگاری آن را به یک جایگزین عالی برای نسخه‌های قدیمی‌تر مانند F940GOT-LWD-C و F940GOT-BWD-C تبدیل می‌کند و به سیستم‌ها اجازه می‌دهد بدون نیاز به تعمیرات اساسی به‌روز شوند.

مشخصات

مدل	GT1050{1}}QBBD-C
سری محصولات	GOT1000 Series - GT10 Compact Graphic Operation Terminal
نوع محصول	رابط ماشین انسانی (HMI) / رابط اپراتور پنل لمسی
اندازه صفحه نمایش	5.7 اینچ
نوع نمایشگر	LCD تک رنگ STN (آبی/سفید)
قطعنامه	QVGA (320×240 پیکسل)
نمایش مقیاس خاکستری	16 سطح خاکستری
نور پس زمینه	نور پس زمینه کاتد سرد با روشنایی بالا-(سفید/آبی)

موارد احتیاط

هنگام نصب Mitsubishi GT1050-QBBD-C، یک HMI کوچک از سری GOT1000 میتسوبیشی، ابتدا تمام فازهای منبع تغذیه خارجی را خاموش کنید. این امر از خرابی یا عملکرد نادرست دستگاه به دلیل عملکرد زنده جلوگیری می کند. قبل از دست زدن به دستگاه، الکتریسیته ساکن را از بدن خود با لمس یک سطح فلزی به زمین تخلیه کنید. الکتریسیته ساکن ممکن است به اجزای داخلی میتسوبیشی GT1050-QBBD-C آسیب برساند. هنگام نصب آن بر روی صفحه کنترل، پیچ ها را تا محدوده گشتاور توصیه شده ببندید. سفت شدن کم ممکن است منجر به افتادن، اتصال کوتاه یا عملکرد ضد آب شود، در حالی که سفت شدن بیش از حد ممکن است به پیچ ها یا دستگاه آسیب برساند.

هرگز اجازه ندهید قطرات آب یا چیزهای نرم به صفحه لمسی Mitsubishi GT1050-QBBD-C متصل شوند، زیرا این کار می‌تواند منجر به پاسخ‌های لمسی نادرست شود. برای تمیز کردن صفحه نمایش، از یک پارچه خشک نرم یا یک پارچه مرطوب با الکل صنعتی یا شیشه پاک کن استفاده کنید و به آرامی از مرکز تا لبه ها پاک کنید. اگر پاسخ لمس کند شد، به دنبال قطرات آب روی صفحه یا نرم افزار سیستم قدیمی باشید. اگر نشانگر هنگام لمس در جهت مخالف حرکت کرد، بررسی کنید که اتصال بین جعبه کنترل و صفحه نمایش معکوس باشد یا اینکه صفحه نمایش به صورت وارونه نصب شده باشد.

هنگامی که با منبع تغذیه و سیم کشی Mitsubishi GT1050{1}}QBBD-C سروکار دارید، از یک منبع تغذیه DC24V استفاده کنید و یک فیلتر فریت (مانند TDK ZCAT3035-1330) روی کابل برق در فاصله 75 میلی متری پایانه های برق قرار دهید تا از سازگاری الکترومغناطیسی اطمینان حاصل کنید. سیم های کنترل یا ارتباطی نباید با مدار اصلی یا سیم کشی برق همراه شوند. آنها را حداقل در فاصله 100 میلی متری از هم نگه دارید تا از تداخل سر و صدای الکتریکی که می تواند باعث خرابی شود، جلوگیری کنید.

سوالات متداول

س: میتسوبیشی GT1050-QBBD-C چیست؟

A: Mitsubishi GT1050-QBBD-C یک-GOT 10.4 اینچی (ترمینال عملیات گرافیکی) HMI (رابط ماشین انسانی) از سری GOT1000 میتسوبیشی الکتریک است. دارای صفحه نمایش رنگی TFT، صفحه نمایش حساس به لمس برای استفاده آسان و قابلیت های ارتباطی عالی. در اصل برای برنامه های اتوماسیون صنعتی که ماشین آلات را نظارت و کار می کنند، در نظر گرفته شده است، و به عنوان یک رابط اپراتور مهم برای PLC های Mitsubishi (کنترل کننده های منطقی قابل برنامه ریزی) و سایر دستگاه ها عمل می کند.

س: چه نرم افزاری برای برنامه ریزی و طراحی صفحه نمایش برای GT1050-QBBD-C استفاده می شود؟

پاسخ: نرم افزار GT Designer3 میتسوبیشی برای تولید طرح های صفحه نمایش، تعریف پارامترهای ارتباطی و پیکربندی منطق برای GT1050-QBBD-C استفاده می شود. GT Designer3 یک محیط توسعه یکپارچه و قوی است که مهندسان را قادر می سازد تا با استفاده از تصاویر، دکمه ها، نمایش داده ها و آلارم ها، رابط های کاربر پسند اپراتور ایجاد کنند. برای یک رویکرد جدیدتر، نرم افزار جدیدتر GT Works3 (معمولاً با سری GOT SIMPLE ارائه می شود و با بسیاری از دستگاه های GOT1000 با ارتقاء سیستم عامل سازگار است) ممکن است جایگزین باشد، اما سازگاری با مدل جداگانه GT1050 باید تأیید شود.

س: کجا می توانم GT1050{1}}QBBD-C و اسناد فنی را پیدا کنم؟

پاسخ: اسناد رسمی، از جمله راهنمای کاربر GT1050-QBBD-C، دفترچه راهنمای سخت افزار، و دفترچه راهنمای اتصال، را می توان از وب سایت جهانی رسمی Mitsubishi Electric FA (Factory Automation) دانلود کرد. رجوع به این اسناد برای نمودارهای سیم کشی دقیق، مشخصات و دستورالعمل های نصب بسیار مهم است.
