چگونه یک HMI امرن را به یک PLC امرن متصل کنیم؟

اتصال Omron HMI (رابط انسان - ماشین) به Omron PLC (کنترل کننده منطق قابل برنامه ریزی) یک فرآیند اساسی در سیستم های اتوماسیون صنعتی است. به‌عنوان یک تامین‌کننده Omron PLC، من شما را از طریق فرآیند گام به گام دستیابی به این ارتباط راهنمایی می‌کنم و برخی ملاحظات مهم را در این راه ارائه می‌دهم.

درک اصول

قبل از شروع فرآیند اتصال، درک نقش HMI و PLC ضروری است. Omron PLC به عنوان مغز سیستم اتوماسیون عمل می کند. عملکرد تجهیزات صنعتی مختلف را با اجرای منطق از پیش برنامه ریزی شده کنترل می کند. به عنوان مثال، یکOmron CJ1M - CPU21 PLCمی تواند فرآیندهای تولید پیچیده مانند خطوط مونتاژ را مدیریت کند.

از سوی دیگر، Omron HMI رابطی است که از طریق آن اپراتورها با PLC تعامل دارند. این به کاربران اجازه می دهد تا وضعیت سیستم، دستورات ورودی و تنظیم پارامترها را کنترل کنند. با اتصال این دو، اپراتورها می توانند به طور موثر سیستم اتوماسیون را کنترل و نظارت کنند.

انتخاب روش ارتباطی مناسب

Omron روش های ارتباطی متعددی را برای اتصال HMI به PLC ارائه می دهد و انتخاب به عوامل مختلفی از جمله فاصله بین دستگاه ها، الزامات سرعت انتقال داده و پیچیدگی کلی سیستم بستگی دارد.

ارتباط اترنت

اترنت به دلیل قابلیت های انتقال داده با سرعت بالا و ارتباطات از راه دور یک انتخاب محبوب است. بسیاری از HMI ها و PLC های Omron مدرن از پروتکل های ارتباطی اترنت مانند EtherNet/IP پشتیبانی می کنند. به عنوان مثال، اگر یک Omron HMI و یک PLC با پورت های اترنت دارید، می توانید آنها را با استفاده از کابل اترنت وصل کنید. ابتدا باید مطمئن شوید که هر دو دستگاه با آدرس های IP معتبر در یک زیرشبکه پیکربندی شده اند. سپس تنظیمات ارتباطی HMI و PLC را برای استفاده از پروتکل اترنت مناسب پیکربندی کنید.

ارتباط سریال

ارتباط سریال گزینه دیگری است، به خصوص برای مدل های قدیمی Omron یا در شرایطی که یک اتصال ساده و مقرون به صرفه مورد نیاز است. RS - 232 و RS - 485 استانداردهای رایج ارتباط سریال هستند. هنگام استفاده از ارتباط سریال، باید به پارامترهایی مانند نرخ باود، بیت های داده، بیت های توقف و برابری توجه کنید. اطمینان حاصل کنید که این تنظیمات در HMI و PLC همخوانی دارند.

اتصال سخت افزاری

هنگامی که روش ارتباطی را انتخاب کردید، نوبت به برقراری اتصال سخت افزاری می رسد.

برای اتصال اترنت

1. یک کابل اترنت مناسب تهیه کنید. مطمئن شوید که کابل در شرایط خوبی قرار دارد و پین خروجی مناسب برای ارتباط اترنت را دارد.
2. یک سر کابل اترنت را به پورت اترنت Omron HMI و سر دیگر را به پورت اترنت Omron PLC وصل کنید.
3. اگر چندین دستگاه در شبکه وجود دارد، ممکن است لازم باشد از یک سوئیچ شبکه برای اتصال آنها استفاده کنید. HMI و PLC را با استفاده از کابل های اترنت به سوئیچ وصل کنید.

برای اتصال سریال

1. یک کابل سریال مناسب انتخاب کنید. برای ارتباط RS - 232، از کابل DB9 استفاده کنید. برای ارتباط RS - 485، از یک کابل جفت پیچ خورده محافظ استفاده کنید.
2. کابل سریال را به پورت های سریال مناسب HMI و PLC وصل کنید. اطمینان حاصل کنید که پین ​​های صحیح مطابق با استاندارد ارتباطی مطابقت دارند.

پیکربندی نرم افزار

پس از اتمام اتصال سخت افزاری، باید تنظیمات نرم افزار را برای HMI و PLC پیکربندی کنید.

پیکربندی PLC

1. نرم افزار برنامه نویسی Omron PLC مانند CX - Programmer را باز کنید.
2. اتصال به PLC را ایجاد کنید. ممکن است لازم باشد روش ارتباطی (اترنت یا سریال) را مشخص کرده و پارامترهای ارتباطی مربوطه را وارد کنید.
3. تنظیمات ارتباطی مخصوص اتصال با HMI را پیکربندی کنید. به عنوان مثال، اگر از اترنت استفاده می کنید، آدرس IP، ماسک زیر شبکه و دروازه را تنظیم کنید. اگر از سریال استفاده می کنید، نرخ باود، بیت های داده، بیت های توقف و برابری را تنظیم کنید.
4. مناطق داده ای که بین PLC و HMI رد و بدل می شود را تعریف کنید. این ممکن است شامل آدرس های ورودی/خروجی، کلمات حافظه یا سایر ثبت های داده باشد.

پیکربندی HMI

1. نرم افزار برنامه نویسی Omron HMI مانند NS Designer را راه اندازی کنید.
2. یک پروژه جدید ایجاد کنید و مدل HMI مناسب را انتخاب کنید.
3. تنظیمات ارتباطی را طوری تنظیم کنید که با PLC مطابقت داشته باشد. این شامل تعیین روش ارتباطی، آدرس IP (برای اترنت)، یا پارامترهای سریال است.
4. صفحه نمایش HMI شامل دکمه ها، نشانگرها و نمایش داده ها را طراحی کنید. این اشیاء را به مناطق داده مربوطه در PLC پیوند دهید. برای مثال، می‌توانید دکمه‌ای بر روی HMI ایجاد کنید که با نوشتن یک مقدار خاص در یک آدرس حافظه تعیین‌شده در PLC، فرمانی را برای راه‌اندازی موتور به PLC ارسال می‌کند.

تست اتصال

پس از تکمیل تنظیمات سخت افزاری و نرم افزاری، آزمایش ارتباط بین Omron HMI و Omron PLC بسیار مهم است.

1. هم HMI و هم PLC را روشن کنید.
2. نشانگرهای وضعیت ارتباط را در هر دو دستگاه بررسی کنید. در صورت موفقیت آمیز بودن ارتباط، نشانگرها باید وضعیت عادی را نشان دهند.
3. در HMI، سعی کنید برخی از مقادیر ورودی را تغییر دهید یا دستوراتی را به PLC ارسال کنید. سپس در نرم افزار برنامه نویسی PLC بررسی کنید که آیا داده ها به درستی دریافت می شوند یا خیر.
4. مقادیر خروجی در HMI که به داده های PLC مرتبط هستند را نظارت کنید. اطمینان حاصل کنید که مقادیر در زمان واقعی به روز می شوند زیرا PLC داده ها را پردازش می کند.

ملاحظات برای مدل های مختلف Omron

مدل‌های مختلف Omron PLC ممکن است هنگام اتصال به HMI دارای الزامات یا محدودیت‌های خاصی باشند.

به عنوان مثال،Omron R88D - 1SN01H - ECTیک درایو سروو است. هنگام ادغام آن با PLC و HMI، باید از سازگاری پروتکل ارتباطی و مکانیسم تبادل داده اطمینان حاصل کنید. PLC باید بتواند سیگنال های کنترلی مناسب را به درایو سروو ارسال کند و HMI باید بتواند اطلاعات وضعیت مربوطه را نمایش دهد.

راOmron C200HW - NC413یک واحد کنترل حرکت است. اتصال آن به HMI و PLC نیاز به پیکربندی دقیق پارامترهای کنترل حرکت و ارتباط بین سه دستگاه دارد.

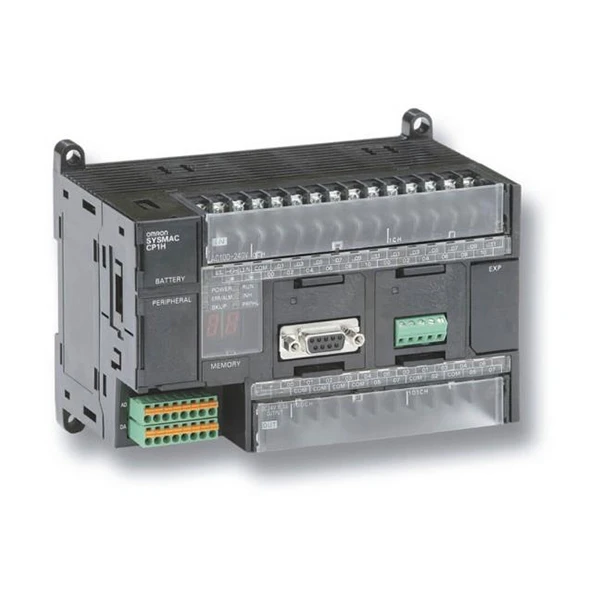

راCP1H - X40DR - Omronیک PLC فشرده است. پورت ها و منابع ارتباطی محدودی دارد، بنابراین باید تنظیمات ارتباطی را برای اطمینان از انتقال کارآمد داده بین HMI و PLC بهینه کنید.

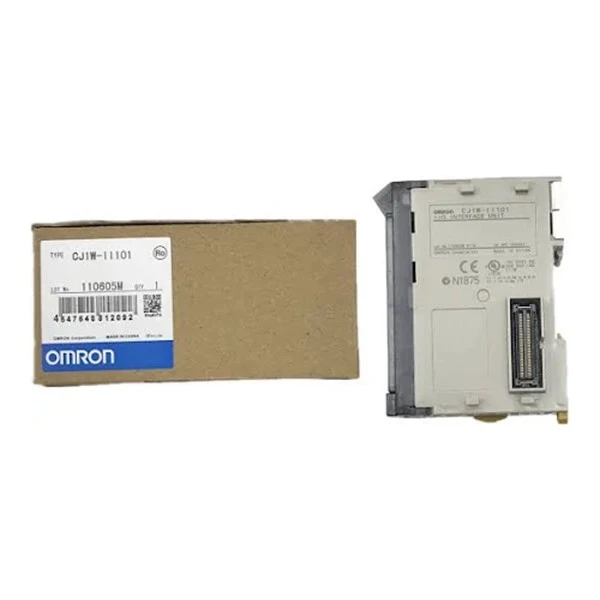

راماژول رابط OMRON CJ1W - II101می توان برای گسترش قابلیت های ورودی/خروجی PLC استفاده کرد. هنگام استفاده از این ماژول، مطمئن شوید که HMI برای دسترسی به داده ها از نقاط I/O گسترش یافته پیکربندی شده است.

عیب یابی

اگر در طول فرآیند اتصال با مشکلاتی مواجه شدید، در اینجا برخی از مشکلات و راه حل های رایج وجود دارد:

شکست ارتباطی

• اتصالات سخت افزاری را بررسی کنید. مطمئن شوید که کابل ها به درستی وصل شده اند و اتصالات شلی وجود ندارد.
• تنظیمات ارتباط را در HMI و PLC بررسی کنید. اطمینان حاصل کنید که آدرس های IP، پارامترهای سریال و پروتکل های ارتباطی سازگار هستند.
• بررسی کنید که آیا تداخل شبکه یا پورت سریال وجود دارد. برای مثال، ممکن است دستگاه دیگری در شبکه از همان آدرس IP استفاده کند.

مسائل مربوط به انتقال داده ها

• نگاشت داده ها بین HMI و PLC را بررسی کنید. اطمینان حاصل کنید که نواحی داده به درستی تعریف و پیوند داده شده اند.
• اگر سرعت انتقال داده خیلی کم است، روش ارتباط را تغییر دهید یا پارامترهای ارتباطی را برای افزایش سرعت تنظیم کنید.

نتیجه گیری و فراخوان برای اقدام

اتصال Omron HMI به Omron PLC یک فرآیند چند مرحله ای است که نیاز به درک خوبی از تنظیمات سخت افزاری و نرم افزاری دارد. با دنبال کردن مراحل ذکر شده در این وبلاگ، می توانید با موفقیت ارتباط برقرار کرده و یک سیستم اتوماسیون صنعتی کارآمد ایجاد کنید.

من به عنوان یک تامین کننده Omron PLC، دانش و تجربه عمیقی در مورد محصولات Omron دارم. چه برای انتخاب محصول، پیکربندی سیستم یا عیب‌یابی به کمک نیاز داشته باشید، من اینجا هستم تا به شما کمک کنم. اگر علاقه مند به خرید PLC های Omron، HMI یا سایر محصولات مرتبط هستید، یا اگر در مورد فرآیند اتصال سؤالی دارید، برای مشاوره دقیق و مذاکره خرید با ما تماس بگیرید.
