زیمنس 6GK5008-0BA10-1AB2

برند:زیمنس
مدل:6GK5008-0BA10-1AB2

وضعیت موجودی:کالا در انبار موجود است.

ویژگی های محصول

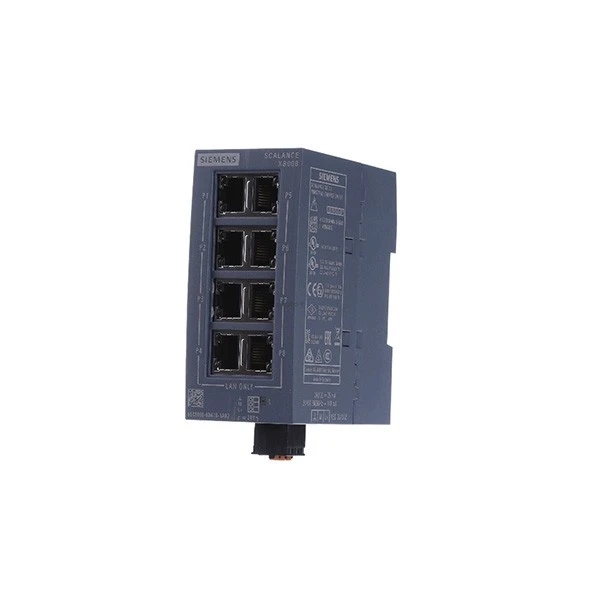

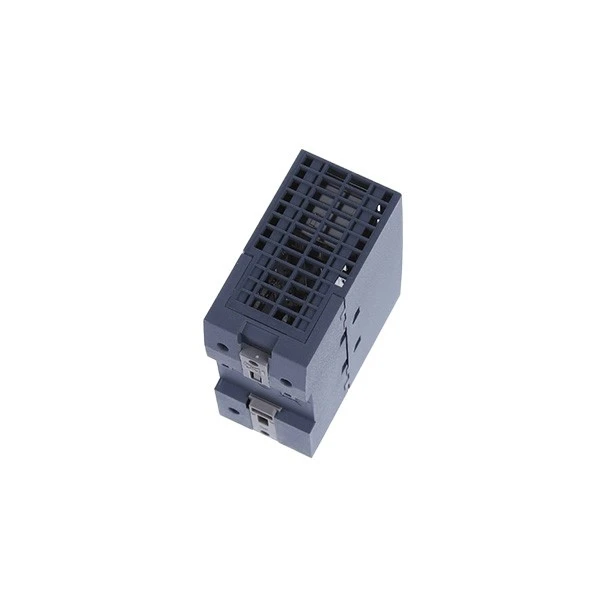

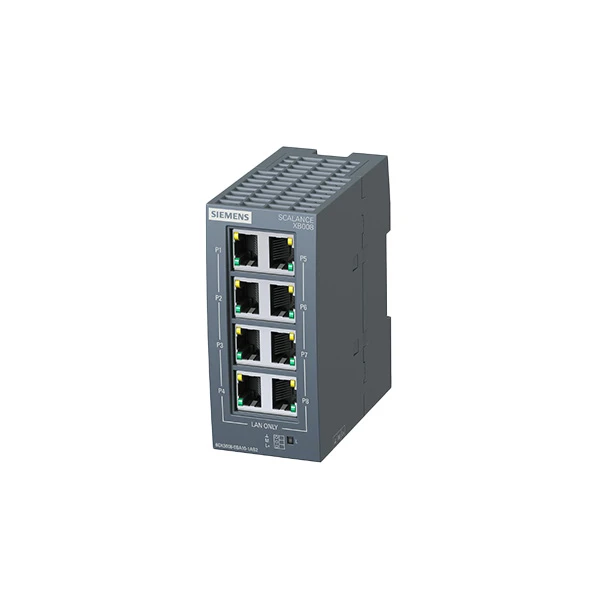

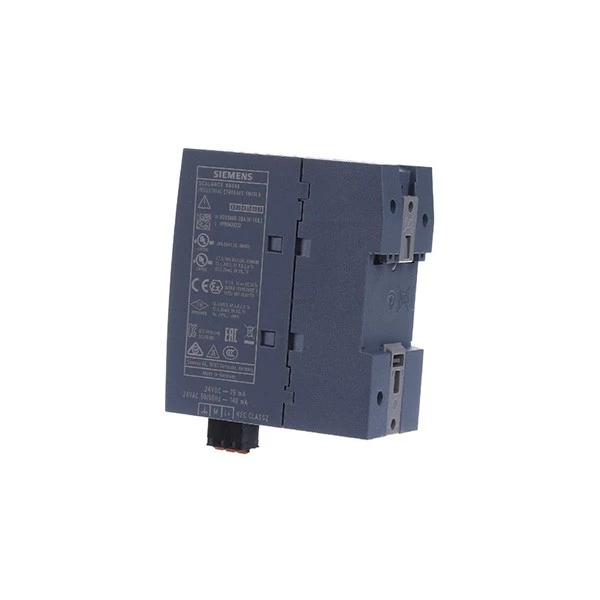

Siemens 6GK5008-0BA10-1AB2 یک سوئیچ اترنت صنعتی بدون مدیریت قابل اعتماد است که با نام SCALANCE XB008 نیز شناخته می‌شود و برای شبکه‌های اتوماسیون صنعتی در مقیاس کوچک در نظر گرفته شده است. زیمنس 6GK5008-0BA10{20}}1AB2 دارای 8 درگاه جفت تابیده RJ45 است و سرعت انتقال 10 مگابیت بر ثانیه و 100 مگابیت بر ثانیه را ارائه می‌دهد. همچنین دارای قابلیت مذاکره خودکار است که به طور خودکار سرعت را تنظیم می کند. این سوئیچ اترنت صنعتی به صورت پلاگین و بازی است و نیازی به پیکربندی پیچیده ندارد که در زمان نصب و نگهداری صرفه جویی می کند. همچنین کلاس خدمات (CoS) را ارائه می‌کند که داده‌های حیاتی را در اولویت قرار می‌دهد و ارتباط صاف بین دستگاه‌های اتوماسیون مانند PLC، HMI و سیستم‌های I/O را تضمین می‌کند.

زیمنس 6GK5008-0BA10-1AB2 دارای منبع تغذیه گسترده 24 ولت AC/DC با محدوده ولتاژ 19.2 ولت تا 28.8 ولت و حداکثر مصرف برق 2.88 وات در 24 ولت DC است. این شامل یک فیوز 0.6 A / 60 V برای محافظت از برق است و برق با استفاده از یک بلوک ترمینال 3 قطبی برای ایمنی وصل می شود. با طراحی جعبه کوچک، عرض آن 45 میلی‌متر، ارتفاع 100 میلی‌متر، و عمق 87 میلی‌متر، وزن آن تنها 0.18 کیلوگرم است که امکان نصب انعطاف‌پذیر را می‌دهد - چه روی ریل استاندارد DIN 35 میلی‌متری یا روی دیوار، اما نه در ریل S7-1500.

زیمنس 6GK5008-0BA10-1AB2 برای دوام صنعتی طراحی شده است و دارای رتبه IP20 است که از آن در برابر لمس و اجسام جامد بزرگتر از 12 میلی متر محافظت می کند. در دماهای بین -10 درجه تا +60 درجه به طور مداوم کار می کند و می تواند در تنظیماتی از -40 درجه تا +80 درجه ذخیره یا منتقل شود. همچنین دارای مقاومت تداخل الکترومغناطیسی عالی است که با استانداردهای EN 61000-6-2 و EN 61000-6-4 مطابقت دارد و عملکرد قابل اعتماد را در محیط های صنعتی با صدای بلند تضمین می کند.

مشخصات

مدل	6GK5008-0BA10-1AB2
نام محصول	سوئیچ اترنت صنعتی بدون مدیریت SCALANCE XB008
نوع محصول	سوئیچ جفت پیچ خورده کنترل نشده 8 پورت
تعداد پورت ها	8 پورت برقی RJ45
نوع بندر	10/100BASE{2}}درگاه های جفت تابیده TX
نوع منبع تغذیه	24 ولت AC/DC (بازه وسیع)
حداکثر جریان	0.12 A (در 24 ولت DC)
اتصال برق	بلوک ترمینال 3 پین

موارد احتیاط

برای اطمینان از عملکرد ایمن و پایدار سوئیچ اترنت صنعتی زیمنس 6GK5008-0BA10-1AB2 (SCALANCE XB008)، مراحل زیر را انجام دهید. ابتدا زیمنس 6GK5008-0BA10-1AB2 را روی یک ریل استاندارد DIN 35 میلی متری یا یک سطح دیوار صاف قرار دهید. آن را روی ریل S7-1500 نصب نکنید، زیرا ممکن است باعث تثبیت ناپایدار شود و به وضعیت عملیاتی آن آسیب برساند. محل نصب را تمیز و خشک نگه دارید تا از تجمع گرد و غبار بر روی 8 پورت RJ45 جلوگیری کنید که می تواند باعث ایجاد مشکلاتی در تماس یا انتقال داده شود.

زیمنس 6GK5008-0BA10-1AB2 به منبع تغذیه 24 ولت AC/DC با ولتاژ 19.2 ولت تا 28.8 ولت نیاز دارد. هرگز از منبع تغذیه ای که بیش از این محدوده باشد استفاده نکنید، زیرا باعث تخریب اجزای داخلی سوئیچ می شود. برای جلوگیری از اتصال کوتاه، اتصال برق را از طریق بلوک ترمینال 3 قطبی برقرار کرده و از محکم بودن سیم کشی اطمینان حاصل کنید. توجه داشته باشید که سوئیچ شامل یک فیوز 0.6 A / 60 V برای محافظت است. اگر فیوز سوخت، آن را با همان مشخصات تعویض کنید تا از مشکلات ایمنی جلوگیری شود.

محیط عملیاتی زیمنس 6GK5008-0BA10-1AB2 را در نظر بگیرید. محدوده دمای کاری آن از -10 درجه تا +60 درجه است، بنابراین آن را نزدیک بخاری یا یخچال قرار ندهید. رطوبت می تواند مدارهای داخلی را تخریب کند، بنابراین رطوبت نسبی نباید در دمای 25 درجه سانتیگراد از 95٪ (بدون تراکم) تجاوز کند. از آنجایی که دارای گواهینامه حفاظتی IP20 است، برای ذرات ریز ضد آب یا گرد و غبار نیست، بنابراین از استفاده از آن در محیط های صنعتی مرطوب یا گرد و غبار بدون حفاظت اضافی خودداری کنید.

سوالات متداول

س: زیمنس 6GK5008-0BA10-1AB2 چیست؟

پاسخ: 6GK5008-0BA10-1AB2 زیمنس یک سوئیچ اترنت صنعتی بدون مدیریت SCALANCE XB008 است. در نظر گرفته شده است که توپولوژی های شبکه ستاره ای و خطی در مقیاس کوچک را با 8 پورت اترنت سریع برای اتصال دستگاه های اتوماسیون مانند PLC ها، HMI ها و حسگرها با موفقیت ایجاد کند.

س: ویژگی های کلیدی این سوئیچ صنعتی مدیریت نشده چیست؟

پاسخ: ویژگی‌های اصلی زیمنس 6GK5008-0BA10-1AB2 شامل پورت‌های 8 × 10/100 مگابیت بر ثانیه RJ45، منبع تغذیه AC/DC 24 ولت، طراحی ریل DIN جمع‌وجور، تشخیص وضعیت LED، و پوشش مقاوم IP20 مناسب برای نصب کابینت کنترل است.

س: درجه حرارت عملیاتی و حفاظت از نفوذ (IP) چیست؟

پاسخ: سوئیچ ریلی DIN با درجه IP20 برای مصارف صنعتی طراحی شده است و دارای محدوده دمایی -10 درجه تا +60 درجه است. طبقه بندی IP20 نشان می دهد که در برابر لمس و اجسام جامد بزرگتر از 12.5 میلی متر مقاوم است و برای پانل های کنترل بسته ایده آل است.

س: برق مورد نیاز برای سوئیچ اترنت صنعتی منبع تغذیه 24 ولت DC چیست؟

پاسخ: زیمنس 6GK5008-0BA10-1AB2 از منبع تغذیه 24 ولت DC استفاده می کند و از استاندارد اترنت صنعتی پیروی می کند، با محدوده ولتاژ ورودی 19.2 تا 28.8 VDC. همچنین می تواند با جریان متناوب 24 ولت کار کند. مصرف برق معمولی حداقل است، با حداکثر جریان مصرفی 0.12A.
