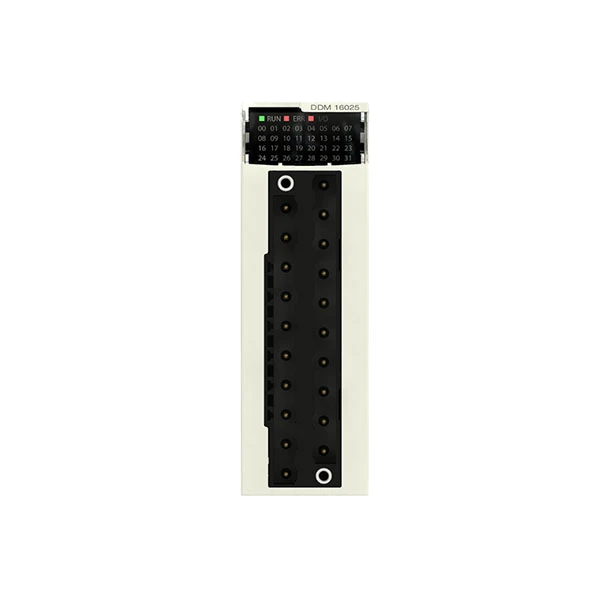

اشنایدر BMXDDM16025

برند:اشنایدر
مدل:BMXDDM16025

وضعیت موجودی:کالا در انبار موجود است.

ویژگی های محصول

Schneider BMXDDM16025 یک ماژول ورودی/خروجی مختلط گسسته با کیفیت بالا است که توسط اشنایدر الکتریک، یک نام تجاری معروف- در اتوماسیون صنعتی، ایجاد و تولید شده است. این بخشی از سری محصولات Modicon X80 است که شامل یک ماژول تک پلت فرم است که با کنترل‌کننده‌های خودکار برنامه‌پذیر Modicon M340 و M580 قابل کار است.

Schneider BMXDDM16025 یک ماژول I/O مختلط گسسته با هشت کانال ورودی و هشت کانال خروجی رله است که یکی از قابل توجه ترین ویژگی های آن است. کانال های ورودی Schneider BMXDDM16025 از ولتاژ مثبت 24 ولت DC استفاده می کنند و می توانند به طور قابل اعتماد در محدوده ولتاژ 19 تا 30 VDC کار کنند. هر کانال ورودی دارای جریان نامی 3.5 میلی آمپر و امپدانس ورودی 6800 اهم است که آن را با سنسورهای مجاورت 2 سیمی یا 3 سیمی مطابق با استانداردهای IEC 60947-5-2 و IEC 61131-2 نوع 3 سازگار می کند. این امر باعث می‌شود Schneider BMXDDM16025 در کاربردهای صنعتی بسیار سازگار باشد، زیرا می‌توان آن را به سادگی به انواع سنسورها متصل کرد تا داده‌های در محل را ضبط کند.

اشنایدر BMXDDM16025 دارای 8 کانال خروجی رله با منطق مثبت است. این کانال های خروجی دارای محدوده ولتاژ وسیعی هستند و می توانند با منابع تغذیه از 19 تا 30 ولت DC و 19 تا 264 ولت AC (نامی 24-240 ولت AC) استفاده شوند. هر کانال خروجی می تواند جریان نامی 2A را ارائه دهد که برای تامین انرژی بیشتر محرک ها و تجهیزات صنعتی کافی است. خروجی‌های رله Schneider BMXDDM16025 دارای زمان پاسخگویی سریع هستند: فعال‌سازی بیش از 10 میلی‌ثانیه نیست، و غیرفعال‌سازی بیش از 8 میلی‌ثانیه نیست، و تضمین می‌کند که تجهیزات به سرعت به سیگنال‌های کنترل پاسخ می‌دهند.

مشخصات

مدل	BMXDDM16025
سری	Modicon X80
نوع ماژول	ماژول ورودی/خروجی مختلط گسسته
رتبه حفاظتی	IP20
تعداد کانال های ورودی	8 کانال
تعداد کانال های خروجی	8 کانال
جریان ورودی دارای رتبه	3.5 میلی آمپر
دمای عملیاتی	0 تا 60 درجه

سناریوهای کاربردی

امکانات تولیدی یکی از معمول ترین سناریوهای کاربردی Schneider BMXDDM16025 است. Schneider BMXDDM16025 سیگنال‌ها را از حسگرهای{3} متعدد موجود در خطوط تولید خودکار مانند خطوط مونتاژ خودرو، خطوط مونتاژ محصولات الکترونیکی و خطوط پردازش ماشین‌آلات جمع‌آوری می‌کند. این می تواند حسگرهای مجاورت 2 یا 3 سیمی را برای تشخیص موقعیت قطعه کار، وضعیت اتصالات و باز و بسته شدن درب های ایمنی در زمان واقعی به هم متصل کند. به طور همزمان، کانال های خروجی رله اشنایدر BMXDDM16025 ممکن است محرک هایی مانند شیر برقی، چراغ های نشانگر و موتورهای کوچک را به کار گیرند و اطمینان حاصل کنند که هر مرحله از خط تولید به خوبی پیش می رود. زمان پاسخ سریع و قابلیت اطمینان بالا Schneider BMXDDM16025 به کارخانه ها کمک می کند تا راندمان تولید را بهبود بخشند و احتمال خطاهای تولید را کاهش دهند.

Schneider BMXDDM16025 همچنین به طور گسترده در بخش انرژی، به ویژه در نیروگاه ها و پست ها استفاده می شود. برای ارائه یک منبع تغذیه ایمن و ثابت، وضعیت کارکرد تجهیزات الکتریکی مختلف باید به صورت بلادرنگ نظارت شود. Schneider BMXDDM16025 ممکن است به کنتاکت های کمکی قطع کننده های مدار، سنسورهای موقعیت سوئیچ ایزوله و سنسورهای دما برای جمع آوری داده هایی مانند دمای عملکرد تجهیزات و وضعیت سوئیچ متصل شود. دامنه وسیع ولتاژ ورودی آن (19-30 ولت DC) آن را با سنسورهای تولید کنندگان مختلف سازگار می کند و از افت سیگنال به دلیل عدم تطابق ولتاژ جلوگیری می کند. عملکرد ثابت Schneider BMXDDM16025 به کارگران این امکان را می دهد تا عیوب تجهیزات را به سرعت شناسایی کرده و زمان رسیدگی به خطا را کاهش دهند.

سوالات متداول

س: اشنایدر الکتریک BMXDDM16025 چیست و عملکرد اصلی آن چیست؟

پاسخ: اشنایدر الکتریک BMXDDM16025 یک ماژول ورودی دیجیتال 16 کاناله از خانواده Modicon M340 است. نقش اصلی آن برقراری ارتباط با دستگاه های میدانی مانند حسگرها (به عنوان مثال، مجاورت و فوتوالکتریک)، دکمه های فشاری و سوئیچ ها است. وضعیت روشن/خاموش آنها (سیگنال های DC 24 ولت) را به سطوح منطقی تبدیل می کند که پردازنده PLC می تواند بخواند و به عنوان یک ماژول ورودی گسسته ضروری برای سیستم های اتوماسیون صنعتی عمل می کند.

س: چه استانداردها، گواهینامه ها و رتبه بندی های زیست محیطی را دارد؟

A: BMXDDM16025 برای مصارف صنعتی در نظر گرفته شده است و استانداردهای ضروری بین المللی مانند CE، UL، cULus، و ATEX را برای مکان های خطرناک خاص (مدل هایی با پسوند مناسب) برآورده می کند. به طور معمول دارای درجه حفاظت IP20 است که نشان می دهد در برابر اجسام جامد بزرگتر از 12.5 میلی متر محافظت می شود اما در برابر آب محافظت نمی شود. برای استفاده در دماهای بین 0 تا 60 درجه مناسب است.

س: چگونه می توانم ماژول BMXDDM16025 را پیکربندی و تشخیص دهم؟

پاسخ: ماژول با استفاده از نرم افزار Unity Pro Schneider Electric (یا EcoStruxure Control Expert جدیدتر) کاملاً سفارشی شده است. هیچ پیکربندی سخت افزاری مورد نیاز نیست. هنگام اسکن پیکربندی PLC، نرم افزار بلافاصله ماژول را تشخیص می دهد. کاربران می توانند پارامترهایی مانند زمان فیلتر ورودی را برای کاهش جهش تماس و نویز الکتریکی تنظیم کنند. اطلاعات تشخیصی از طریق نرم افزار و LED وضعیت ماژول ارائه می شود.
