راهنمای نهایی زیمنس S7-400: معماری، ویژگی ها و برنامه های کاربردی

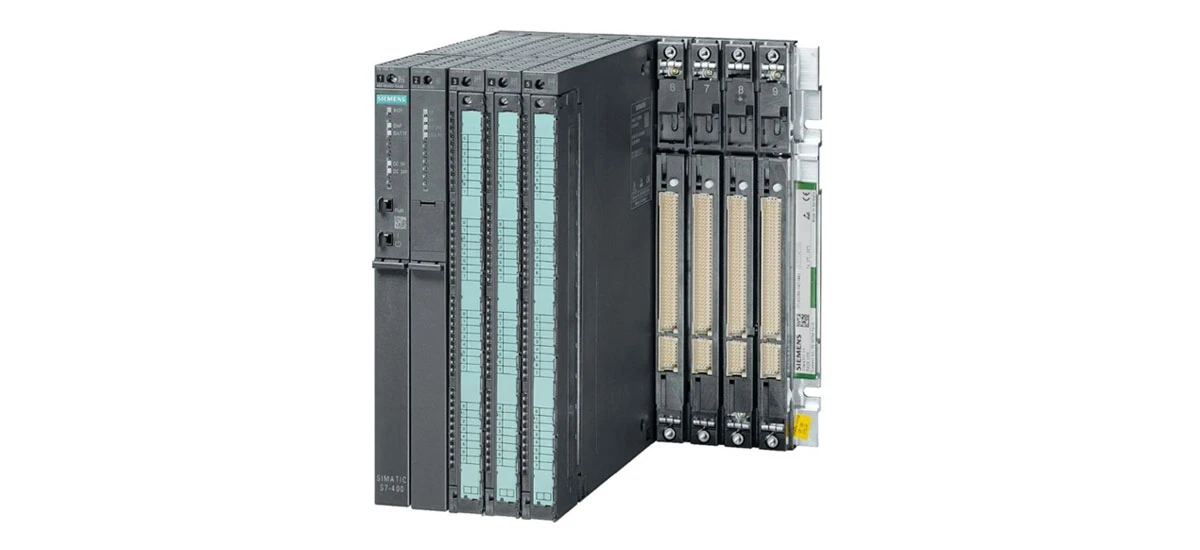

معرفی زیمنس S7-400

زیمنس S7{1}}400 یک کنترلر منطقی قابل برنامه ریزی قدرتمند (PLC) است که برای پروژه های اتوماسیون صنعتی در مقیاس بزرگ طراحی شده است. این PLC به عنوان یک بخش کلیدی از خانواده S7 زیمنس به دلیل قابلیت اطمینان، مقیاس پذیری و توانایی انجام وظایف کنترلی پیچیده متمایز است. زیمنس S7-400 چه در کارخانه‌های تولید، سیستم‌های انرژی یا شبکه‌های حمل‌ونقل استفاده شود، عملکرد ثابتی را ارائه می‌کند که نیازهای محیط‌های صنعتی را برآورده می‌کند. در این راهنما، معماری، ویژگی‌های اصلی و برنامه‌های کاربردی دنیای واقعی آن را به همراه نکات کاربردی برای استفاده از این کنترل‌کننده همه کاره توضیح خواهیم داد.

معماری زیمنس S7-400

اجزای اصلی معماری زیمنس S7-400 PLC

معماری زیمنس S7-400 برای انعطاف پذیری و عملکرد ساخته شده است و از چندین جزء کلیدی تشکیل شده است که به طور یکپارچه با هم کار می کنند. در قلب سیستم، واحد پردازش مرکزی (CPU) قرار دارد که به عنوان "مغز" PLC عمل می کند. زیمنس طیف وسیعی از مدل‌های CPU را برای S7-400 ارائه می‌کند، مانند CPU 412-1، CPU 414-3 و CPU 417-4، که هر کدام برای نیازهای مختلف قدرت پردازشی طراحی شده‌اند. این CPU ها پردازش داده ها، اجرای برنامه ها و ارتباط با دستگاه های دیگر را انجام می دهند.

بعدی ماژول های سیگنال (SM) هستند که زیمنس S7-400 را به دستگاه های میدانی مانند سنسورها، محرک ها و سوئیچ ها متصل می کنند. ماژول های سیگنال در انواع دیجیتال و آنالوگ هستند: SM های دیجیتال سیگنال های روشن/خاموش را کنترل می کنند (به عنوان مثال، از دکمه های فشاری یا موتور)، در حالی که SM های آنالوگ سیگنال های پیوسته را پردازش می کنند (به عنوان مثال، خوانش دما یا فشار). این تطبیق پذیری به زیمنس S7-400 اجازه می دهد تا تقریباً با هر دستگاه صنعتی ارتباط برقرار کند.

ماژول‌های عملکردی (FM) بخش مهم دیگری از معماری زیمنس S7-400 هستند. این ماژول ها قابلیت های تخصصی مانند شمارش سرعت بالا، کنترل موقعیت یا تنظیم حلقه بسته را اضافه می کنند. به عنوان مثال، یک ماژول FM 450-1 می تواند سرعت و موقعیت دقیق موتورها را کنترل کند و برای خطوط تولیدی که نیاز به حرکت دقیق دارند ایده آل است.

گذرگاه backplane "سیستم عصبی" Siemens S7-400 است که انتقال سریع داده را بین CPU، ماژول های سیگنال و ماژول های عملکردی امکان پذیر می کند. با نرخ انتقال بالا، گذرگاه backplane تضمین می کند که همه اجزا در زمان واقعی با هم ارتباط برقرار می کنند، که برای کارهای کنترل حساس به زمان ضروری است.

گزینه های توسعه برای زیمنس S7-400

یکی از بزرگترین مزایای زیمنس S7-400 مقیاس پذیری آن است. کاربران می توانند سیستم را با اضافه کردن ماژول های سیگنال، ماژول های عملکرد یا حتی CPU های اضافی برای عملکرد اضافی، گسترش دهند. پردازنده‌های اضافی تضمین می‌کنند که اگر یکی از پردازنده‌ها از کار بیفتد، دیگری فوراً کار را به دست می‌گیرد و زمان خرابی را به حداقل می‌رساند - یک ویژگی مهم برای برنامه‌های کاربردی حیاتی مانند نیروگاه‌ها یا تاسیسات تصفیه آب. زیمنس S7-400 همچنین از توسعه از راه دور پشتیبانی می‌کند و به ماژول‌ها اجازه می‌دهد در قسمت‌های مختلف یک مرکز قرار گیرند و در عین حال ارتباطات قابل اعتمادی حفظ شود.

ویژگی های کلیدی زیمنس S7-400

قابلیت اطمینان و دوام

زیمنس S7-400 برای مقاومت در برابر شرایط سخت صنعتی مهندسی شده است. در دماهای 25- تا +60 درجه به طور قابل اعتماد کار می کند و در برابر گرد و غبار، لرزش و تداخل الکتریکی مقاوم است. این دوام آن را برای استفاده در محیط های بیرونی یا کارخانه هایی با محیط های سخت مناسب می کند. علاوه بر این، طراحی اضافی PLC (در مدل‌های خاص CPU موجود است) تحمل خطا را فراهم می‌کند و عملکرد مداوم را حتی در صورت خرابی یک جزء تضمین می‌کند.

سرعت پردازش بالا

برای کارهای پیچیده اتوماسیون، سرعت پردازش بسیار مهم است-و Siemens S7-400 ارائه می‌دهد. پردازنده‌های آن می‌توانند دستورالعمل‌ها را در میکروثانیه اجرا کنند و به آن اجازه می‌دهند برنامه‌های بزرگ و چندین کار را به طور همزمان مدیریت کند. این سرعت به‌ویژه برای برنامه‌هایی مانند خطوط مونتاژ، که در آن‌ها به تصمیم‌گیری سریع برای حفظ عملکرد روان نیاز است، اهمیت دارد. زیمنس S7-400 همچنین از چندوظیفگی پشتیبانی می‌کند و به آن امکان می‌دهد تا چندین برنامه کنترلی را به طور همزمان اجرا کند، بدون اینکه عملکرد را به خطر بیندازد.

ارتباط بدون درز

زیمنس S7{2}}400 در ارتباطات عالی است و از طیف گسترده ای از پروتکل های صنعتی مانند PROFINET، PROFIBUS و Modbus پشتیبانی می کند. این به آن اجازه می‌دهد با سایر دستگاه‌های زیمنس (مانند پانل‌ها یا درایوهای HMI) و همچنین تجهیزات شخص ثالث متصل شود. زیمنس S7-400 چه با ماژول های محلی و چه با سیستم های راه دور ارتباط برقرار کند، انتقال سریع و قابل اعتماد داده را تضمین می کند. به عنوان مثال، در یک کارخانه هوشمند، PLC می تواند داده ها را با یک سیستم نظارت مرکزی به اشتراک بگذارد تا بینش در زمان واقعی را در مورد فرآیندهای تولید ارائه دهد.

برنامه نویسی آسان با ابزار زیمنس

برنامه نویسی Siemens S7{2}}400 به لطف نرم افزار TIA Portal (پورتال اتوماسیون کاملا یکپارچه) زیمنس ساده است. TIA Portal یک رابط کاربری{5}پسند برای ایجاد، آزمایش و اشکال زدایی برنامه های کنترلی ارائه می کند. این برنامه از چندین زبان برنامه نویسی، از جمله منطق نردبان، نمودار بلوک تابع (FBD) و متن ساختاریافته (ST) پشتیبانی می کند، بنابراین برنامه نویسان می توانند زبانی را انتخاب کنند که به بهترین وجه متناسب با نیازهای آنها باشد. علاوه بر این، TIA Portal شامل ابزارهایی برای شبیه‌سازی عملکرد PLC است که به کاربران اجازه می‌دهد برنامه‌ها را قبل از استقرار در سیستم واقعی آزمایش کنند و خطر خطا را کاهش دهد.

تشخیص پیشرفته

Siemens S7-400 دارای ویژگی‌های عیب‌یابی داخلی است که عیب‌یابی را آسان‌تر می‌کند. PLC می تواند عیوب ماژول ها، سیم کشی ها یا دستگاه های میدانی را تشخیص دهد و از طریق HMI یا سیستم مرکزی هشدارها را به اپراتورها ارسال کند. داده های تشخیصی شامل اطلاعاتی در مورد محل خطا، نوع خطا و راه حل های ممکن است. این به تیم های تعمیر و نگهداری کمک می کند تا مسائل را به سرعت حل کنند، زمان خرابی را به حداقل می رساند و تولید را در مسیر خود حفظ می کند.

کاربردهای زیمنس S7-400

صنعت تولید

در بخش تولید، زیمنس S7-400 به طور گسترده برای اتوماسیون فرآیند و کنترل خط تولید استفاده می شود. به عنوان مثال، در یک کارخانه خودروسازی، PLC می‌تواند مونتاژ خودروها، هماهنگ کردن کارهایی مانند جوشکاری، رنگ‌آمیزی و نصب قطعات را کنترل کند. سرعت پردازش و قابلیت اطمینان بالای آن تضمین می کند که خطوط تولید به طور موثر کار می کنند، در حالی که مقیاس پذیری آن امکان گسترش آینده را با افزایش نیازهای تولید فراهم می کند. کاربردهای صنعتی زیمنس S7-400 در ساخت شامل کنترل کیفیت نیز می شود، جایی که PLC می تواند مشخصات محصول را نظارت کند و موارد معیوب را رد کند.

بخش انرژی

صنعت انرژی برای کنترل سیستم های تولید، انتقال و توزیع برق به زیمنس S7-400 متکی است. در یک نیروگاه حرارتی، PLC می تواند فشار بویلر، سرعت توربین و تامین سوخت را تنظیم کند تا از عملکرد ایمن و کارآمد اطمینان حاصل کند. همچنین از مدیریت شبکه پشتیبانی می کند و به تعادل عرضه و تقاضا کمک می کند. طراحی اضافی زیمنس S7-400 به ویژه در بخش انرژی ارزشمند است، جایی که خرابی می تواند عواقب جدی داشته باشد.

سیستم های حمل و نقل

شبکه های حمل و نقل، مانند راه آهن و فرودگاه، از زیمنس S7-400 برای کنترل ترافیک و مدیریت زیرساخت استفاده می کنند. در یک سیستم راه‌آهن، PLC می‌تواند سیگنال‌دهی قطار، تغییر مسیر، و عملیات ایستگاه را کنترل کند و از سفر ایمن و در زمان مطمئن شود. در فرودگاه‌ها، می‌تواند سیستم‌های جابجایی چمدان‌ها را مدیریت کند و حرکت چمدان‌ها را از ورود به هواپیما هماهنگ کند. قابلیت های ارتباطی زیمنس S7-400 به آن اجازه می دهد تا با سیستم های دیگر مانند نمایشگر اطلاعات سرنشینان و دوربین های امنیتی ادغام شود.

تصفیه آب و فاضلاب

تصفیه خانه ها برای کنترل فرآیندهایی مانند فیلتراسیون، ضدعفونی و پمپاژ به زیمنس S7-400 وابسته هستند. PLC می تواند پارامترهای کیفیت آب (به عنوان مثال، سطح pH، غلظت کلر) را کنترل کند و فرآیندهای تصفیه را به طور خودکار برای مطابقت با استانداردهای ایمنی تنظیم کند. همچنین توزیع آب تمیز و جمع آوری فاضلاب را مدیریت می کند و عملکرد کارآمد کل سیستم را تضمین می کند. دوام زیمنس S7-400 آن را برای استفاده در محیط های مرطوب و خورنده مناسب می کند.

صنایع شیمیایی و دارویی

در بخش های شیمیایی و دارویی، زیمنس S7-400 برای کنترل فرآیند و پردازش دسته ای استفاده می شود. کارخانه های شیمیایی از PLC برای تنظیم واکنش ها، ترکیب مواد و کنترل دما و فشار حیاتی برای اطمینان از کیفیت و ایمنی محصول استفاده می کنند. تولیدکنندگان داروسازی برای مدیریت تولید دسته‌ای به آن تکیه می‌کنند، جایی که کنترل دقیق هر مرحله برای برآورده کردن الزامات نظارتی ضروری است. تشخیص و قابلیت اطمینان پیشرفته زیمنس S7-400 به به حداقل رساندن خطر خطاهای تولید کمک می کند.

نکات کاربردی زیمنس S7-400

راهنمای برنامه نویسی زیمنس S7-400 برای مبتدیان

اگر در برنامه نویسی زیمنس S7-400 تازه کار هستید، با ویژگی های اصلی TIA Portal شروع کنید. با ایجاد یک پروژه ساده، اضافه کردن یک CPU و ماژول های سیگنال، و نوشتن یک برنامه منطقی نردبانی اولیه برای کنترل یک چراغ یا موتور شروع کنید. از ابزار شبیه سازی برای آزمایش برنامه خود و اشکال زدایی هر گونه خطا استفاده کنید. همچنین آشنایی با ساختار آدرس PLC مفید است، زیرا این کار نگاشت سیگنال ها از دستگاه های میدانی به برنامه را آسان تر می کند.

نکات عیب یابی زیمنس S7-400

مشکلات رایج زیمنس S7-400 شامل خطاهای ماژول، خطاهای ارتباطی و اشکالات برنامه است. برای عیب یابی عیوب ماژول، LED عیب یابی روی ماژول ها را بررسی کنید. برای مشکلات ارتباطی، بررسی کنید که پروتکل صحیح انتخاب شده باشد و سیم کشی ایمن باشد. اگر برنامه شما همانطور که انتظار می رود کار نمی کند، از ابزار نظارت TIA Portal برای ردیابی مقادیر متغیر و شناسایی محل وقوع مشکل استفاده کنید.

به حداکثر رساندن کارایی با زیمنس S7-400

برای استفاده حداکثری از زیمنس S7-400، برنامه خود را برای سرعت و حافظه بهینه کنید. از دستورالعمل های غیر ضروری خودداری کنید و از بلوک های تابع برای استفاده مجدد از کد استفاده کنید. علاوه بر این، برای دسترسی به ویژگی‌ها و پیشرفت‌های جدید، به‌طور مرتب سفت‌افزار PLC را به‌روزرسانی کنید. برای سیستم‌های اضافی، اطمینان حاصل کنید که هر دو CPU هماهنگ هستند تا در صورت خرابی، زمان خرابی به حداقل برسد.

نتیجه گیری

زیمنس S7-400 یک PLC{4} سطح برتر است که قابلیت اطمینان، مقیاس‌پذیری و ویژگی‌های پیشرفته را برای اتوماسیون صنعتی ارائه می‌دهد. معماری قوی، سرعت پردازش بالا و ارتباطات یکپارچه، آن را برای طیف گسترده ای از کاربردها، از تولید و انرژی گرفته تا حمل و نقل و تصفیه آب، ایده آل کرده است. Siemens S7-400 با برنامه‌نویسی آسان از طریق TIA Portal و تشخیص داخلی-به کسب‌وکارها کمک می‌کند تا کارایی را بهبود بخشند، زمان خرابی را کاهش دهند و نیازهای محیط‌های صنعتی مدرن را برآورده کنند. چه یک مبتدی یا یک مهندس اتوماسیون با تجربه باشید، زیمنس S7-400 ابزار ارزشمندی برای هر پروژه اتوماسیون در مقیاس بزرگ است.

اگر می‌خواهید در موضوعات خاصی مانند Siemens S7{1}}400 مثال برنامه‌نویسی یا مطالعات موردی دقیق برنامه‌نویسی عمیق‌تر شوید، در صورت تمایل به من اطلاع دهید - من می‌توانم این راهنما را با محتوای هدفمندتر گسترش دهم!
