قابلیت اضافه بار VFD زیمنس: مدل‌سازی حرارتی و منحنی‌های سفر توضیح داده شده - وبلاگ

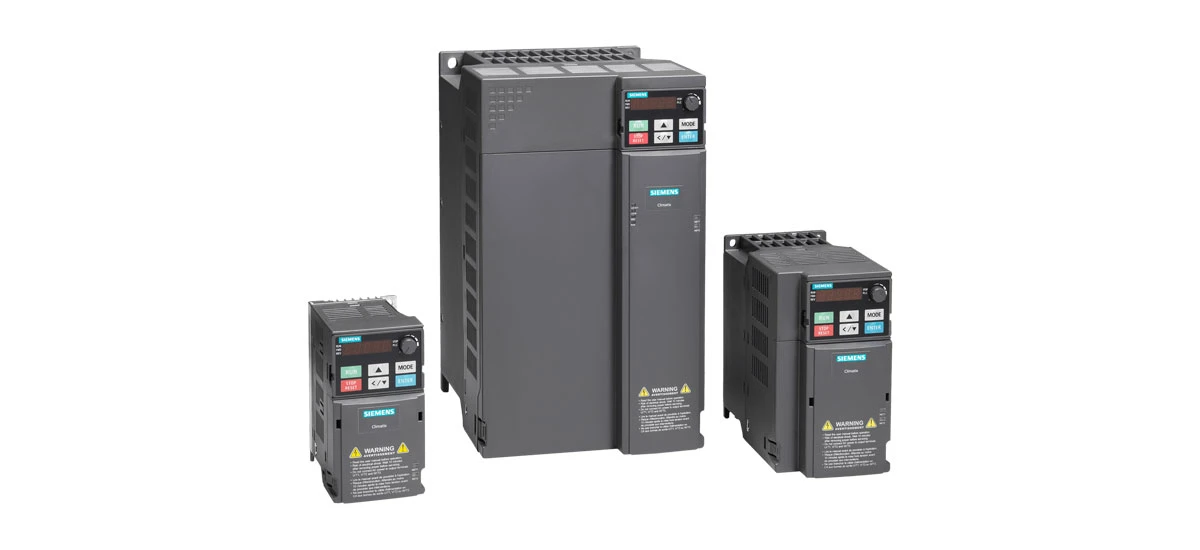

Siemens VFD Overload Capability: Thermal Modeling and Trip Curves Explained

اگر با موتورهای الکتریکی کار می کنید، احتمالا نام VFD های زیمنس را شنیده اید. VFD زیمنس یا درایو فرکانس متغیر، وسیله ای است که سرعت و گشتاور موتورهای الکتریکی را کنترل می کند. یکی از مهمترین ویژگی های VFD زیمنس قابلیت اضافه بار آن است. قابلیت اضافه بار VFD زیمنس از درایو و موتور در برابر آسیب زمانی که بار زیاد است محافظت می کند. در این وبلاگ توضیح خواهیم داد که قابلیت اضافه بار VFD زیمنس چیست، مدل سازی حرارتی در VFD زیمنس چگونه کار می کند و چگونه منحنی های سفر VFD زیمنس را درک کنیم. ما همچنین مشکلات و راه حل های رایج را پوشش خواهیم داد تا به شما کمک کنیم از VFD زیمنس خود حداکثر استفاده را ببرید.

قابلیت اضافه بار VFD زیمنس چیست؟

قابلیت اضافه بار VFD زیمنس توانایی درایو فرکانس متغیر برای تحمل باری است که برای مدت زمان معینی از ظرفیت نامی خود بیشتر است. هر VFD زیمنس دارای یک بار نامی است که حداکثر باری است که می تواند به طور مداوم بدون گرم شدن بیش از حد یا آسیب تحمل کند. هنگامی که بار از این امتیاز بیشتر شود، حفاظت اضافه بار زیمنس VFD برای جلوگیری از آسیب وارد می شود. این ویژگی برای کاربردهای صنعتی بسیار مهم است، جایی که موتورها اغلب با تغییرات ناگهانی بار مانند پمپ ها، فن ها و نوار نقاله ها مواجه می شوند. قابلیت اضافه بار VFD زیمنس تضمین می کند که درایو و موتور می توانند این اضافه بارهای موقت را بدون خرابی تحمل کنند.

تعریف قابلیت اضافه بار VFD زیمنس

به زبان ساده، قابلیت اضافه بار VFD زیمنس، توانایی درایو برای تحمل بار بیش از حد برای مدت کوتاهی است. برای مثال، بسیاری از مدل‌های VFD زیمنس، مانند SINAMICS V20، می‌توانند 150 درصد اضافه بار نامی خود را به مدت 60 ثانیه تحمل کنند. برخی از مدل ها همچنین دارای تنظیمات اضافه بار کم هستند، مانند 110٪ جریان خروجی نامی برای 60 ثانیه در یک سیکل 300 ثانیه. این بدان معناست که اگر بار موتور به طور ناگهانی به 150 درصد بار معمولی خود برسد، VFD زیمنس برای محافظت از خود و موتور به مدت 60 ثانیه قبل از خاموش شدن کار می کند. این پنجره کوتاه به شما زمان می‌دهد تا بار را تنظیم کنید یا قبل از بروز هر گونه آسیب، مشکل را برطرف کنید.

چرا قابلیت اضافه بار VFD زیمنس اهمیت دارد؟

قابلیت اضافه بار VFD زیمنس به دو دلیل اصلی ضروری است: حفاظت از تجهیزات و اطمینان از بهره وری. بدون این ویژگی، اضافه بار ناگهانی می تواند VFD زیمنس یا موتور را بسوزاند و منجر به تعمیرات گران قیمت و خرابی شود. در محیط های صنعتی، حتی یک دوره کوتاه از کار افتادگی می تواند هزینه زیادی را به همراه داشته باشد. قابلیت اضافه بار VFD زیمنس همچنین به قابلیت اضافه بار VFD زیمنس برای موتورها کمک می کند، زیرا از گرم شدن بیش از حد موتورها و فرسودگی سریعتر جلوگیری می کند. VFD زیمنس با مدیریت بارهای اضافه موقت، عملیات شما را روان نگه می دارد و طول عمر تجهیزات شما را افزایش می دهد.

مدل سازی حرارتی در زیمنس VFD

برای درک قابلیت اضافه بار VFD زیمنس، ابتدا باید در مورد مدل سازی حرارتی بدانید. مدل سازی حرارتی بخش مهمی از نحوه محافظت زیمنس VFD از خود و موتور در برابر اضافه بار است. VFD زیمنس از مدل سازی حرارتی برای ردیابی دمای اجزای داخلی خود و موتور متصل استفاده می کند. این به درایو کمک می کند تا تعیین کند چه زمانی در معرض خطر گرم شدن بیش از حد است و چه زمانی محافظت در برابر اضافه بار را راه اندازی کند. بیایید توضیح دهیم که مدل سازی حرارتی چیست و چگونه در VFD زیمنس کار می کند.

مبانی مدل سازی حرارتی VFD زیمنس

مدل سازی حرارتی در VFD زیمنس راهی برای محاسبه و نظارت بر تجمع گرما در درایو و موتور است. هنگامی که یک VFD زیمنس کار می کند، قطعات داخلی آن (مانند اینورتر) و موتور گرما تولید می کنند. اگر این گرما بیش از حد ایجاد شود، می تواند به تجهیزات آسیب برساند. مدل حرارتی در VFD زیمنس از داده هایی مانند توان موتور، جریان و دمای محیط برای تخمین میزان گرما تولید شده و سرعت دفع آن استفاده می کند. برای موتورهای استاندارد زیمنس، مدل حرارتی بسیار دقیق است، اما برای موتورهای شخص ثالث، می‌توانید از پارامترهایی مانند P1910 برای اجرای شناسایی خودکار پارامترهای موتور استفاده کنید که مدل حرارتی را دقیق‌تر می‌کند.

چگونه مدل سازی حرارتی در زیمنس VFD کار می کند

مدل حرارتی در VFD زیمنس با نظارت مداوم جریان موتور و استفاده از محاسبه I²t برای ردیابی افزایش گرما کار می کند. I²t مخفف "جریان ضربدر زمان" است و راهی برای اندازه گیری گرمای تولید شده توسط جریان الکتریکی است. VFD زیمنس مقدار I²t را با یک حد تنظیم شده (در پارامترهایی مانند P0604 برای مدل‌های MM440 ذخیره می‌شود) مقایسه می‌کند تا ببیند آیا گرما خیلی زیاد می‌شود یا خیر. اگر از حد مجاز فراتر رود، VFD زیمنس برای جلوگیری از گرمای بیش از حد، اقداماتی مانند به صدا درآوردن زنگ هشدار یا خاموش شدن (خاموش کردن) انجام می دهد. این فرآیند در زمان واقعی اتفاق می افتد، بنابراین VFD زیمنس می تواند به سرعت به تغییرات بار و دما پاسخ دهد.

منحنی های سفر برای VFD زیمنس

منحنی های سفر بخش مهم دیگری از قابلیت اضافه بار VFD زیمنس است. منحنی تریپ VFD زیمنس نموداری است که نشان می دهد درایو چقدر می تواند سطوح مختلف اضافه بار را قبل از خاموش شدن تحمل کند. این منحنی ها به شما کمک می کند محدودیت های اضافه بار زیمنس VFD را درک کرده و عملیات خود را بر اساس آن برنامه ریزی کنید. یادگیری نحوه خواندن منحنی های سفر VFD زیمنس برای استفاده ایمن و موثر از درایو شما کلیدی است.

منحنی های سفر VFD زیمنس چیست؟

منحنی‌های تریپ VFD زیمنس، منحنی‌های{0}زمانی هستند که رابطه بین جریان اضافه بار (به عنوان درصدی از جریان نامی) و زمانی که طول می‌کشد تا VFD زیمنس خاموش شود را نشان می‌دهد. منحنی دارای دو بخش اصلی است: تابع زمان طولانی-و تابع زمان کوتاه-. بخش زمانی طولانی منحنی زمان سفر اضافه بار را برای سطوح پایین تر اضافه بار (مانند 110٪ تا 150٪ جریان نامی) نشان می دهد. بخش زمان کوتاه مدت زمان سفر را برای بارهای اضافه (مانند 180٪ جریان نامی) نشان می دهد. برای مثال، یک VFD زیمنس ممکن است پس از 60 ثانیه در 150 درصد اضافه بار، اما تنها 10 ثانیه در 180 درصد اضافه بار، خاموش شود.

نحوه خواندن منحنی های سفر VFD زیمنس

زمانی که بدانید به دنبال چه چیزی باشید، خواندن منحنی‌های سفر VFD زیمنس ساده است. محور x (خط افقی) جریان اضافه بار را به عنوان درصدی از جریان نامی VFD زیمنس نشان می دهد. محور y- (خط عمودی) زمان را بر حسب ثانیه یا دقیقه نشان می‌دهد. برای استفاده از منحنی، درصد اضافه باری که موتور شما روی محور x- تجربه می‌کند را بیابید، سپس منحنی را تا محور y- دنبال کنید تا ببینید VFD زیمنس تا چه مدت می‌تواند آن اضافه بار را قبل از خاموش شدن تحمل کند. به عنوان مثال، اگر منحنی سفر زیمنس VFD شما نشان می‌دهد که 150 درصد اضافه بار معادل 60 ثانیه است، می‌دانید که در صورت بالا ماندن بار، درایو پس از 60 ثانیه خاموش می‌شود. این به شما کمک می کند تا عملیات خود را برای جلوگیری از خاموش شدن VFD زیمنس تنظیم کنید.

علل رایج سفرهای اضافه بار VFD زیمنس

حتی با وجود قابلیت اضافه بار VFD زیمنس، سفرهای اضافه بار همچنان ممکن است اتفاق بیفتد. درک علل رایج سفرهای اضافه بار VFD زیمنس می تواند به شما کمک کند از آنها جلوگیری کنید و تجهیزات خود را روشن نگه دارید. بیایید به رایج ترین دلایل سفرهای اضافه بار در VFD های زیمنس نگاه کنیم.

عوامل خارجی

بسیاری از سفرهای اضافه بار توسط عوامل خارجی خارج از خود VFD زیمنس ایجاد می شود. یکی از دلایل رایج، بارگذاری بیش از حد موتور یا گیرکردن (گرفتگی) است. اگر موتور نتواند آزادانه بچرخد (به دلیل مسدود شدن فن یا یاتاقان‌های فرسوده)، جریان بیشتری می‌کشد و باعث ایجاد حفاظت اضافه بار زیمنس VFD می‌شود. یکی دیگر از عوامل خارجی خنک کننده ضعیف است. اگر فن خنک کننده زیمنس VFD کار نکند یا محیط خیلی گرم باشد (بالاتر از 40 درجه)، درایو سریعتر داغ می شود و منجر به بار اضافه می شود. هر 1 درجه افزایش دمای محیط بالای 40 درجه، ظرفیت VFD زیمنس را تا 5 درصد کاهش می دهد. مسائل مربوط به منبع تغذیه، مانند نوسانات ولتاژ بیش از 10٪، همچنین می تواند باعث کاهش بار اضافه شود.

مسائل مربوط به تنظیمات پارامتر

گاهی اوقات، سفرهای اضافه بار به دلیل تنظیمات نادرست پارامتر در VFD زیمنس ایجاد می شود. به عنوان مثال، اگر توان نامی موتور (P0307) را به درستی تنظیم کنید، VFD زیمنس از مدل حرارتی اشتباهی استفاده می‌کند که منجر به سفرهای کاذب اضافه بار می‌شود. یکی دیگر از اشتباهات رایج تنظیم زمان شتاب (P1120) بسیار کوتاه است، به خصوص برای تجهیزات بزرگ مانند پمپ ها یا فن ها. یک زمان شتاب کوتاه باعث می شود که موتور جریان بیشتری جذب کند، که می تواند باعث ایجاد حفاظت اضافه بار زیمنس VFD شود. برای جلوگیری از این امر، زمان شتاب را برای بارهای سنگین حداقل 10 تا 15 ثانیه تنظیم کنید. تنظیمات نادرست ضریب حفاظت اضافه بار (P0640) نیز می‌تواند باعث جابجایی شود.

چگونه از سفرهای اضافه بار VFD زیمنس جلوگیری کنیم

جلوگیری از سفرهای اضافه بار VFD زیمنس با چند مرحله ساده آسان است. با رعایت این نکات، می توانید از قابلیت اضافه بار VFD زیمنس نهایت استفاده را ببرید و زمان خرابی را کاهش دهید.

ابتدا موتور و سیستم مکانیکی را به طور مرتب چک کنید. مطمئن شوید که موتور گیر نکرده باشد و یاتاقان ها به خوبی-روغن کاری شده باشند. از یک مگاهم متر برای بررسی عایق سیم پیچ موتور استفاده کنید (اگر کمتر از 1 MΩ باشد، نیاز به تعمیر دارد). دوم، تنظیمات پارامتر VFD زیمنس را بهینه کنید. اطمینان حاصل کنید که پارامترهایی مانند P0307 (قدرت نامی موتور) و P0304 (جریان نامی موتور) با پلاک موتور مطابقت دارند. زمان شتاب (P1120) را متناسب با بار خود تنظیم کنید. سوم، حفظ خنک کننده مناسب. دریچه های هوای VFD زیمنس را به طور منظم تمیز کنید و مطمئن شوید که فن خنک کننده کار می کند. اگر محیط گرم است، اضافه کردن تجهیزات خنک کننده اضافی را در نظر بگیرید. در نهایت، از تنظیم مجدد مکرر خودداری کنید. بازنشانی VFD زیمنس بدون رفع علت تردد می تواند به اجزای درایو مانند IGBT ها آسیب برساند.

نتیجه گیری

قابلیت اضافه بار VFD زیمنس یک ویژگی حیاتی است که از درایو و موتور شما در برابر آسیب محافظت می کند. با درک مدل‌سازی حرارتی و منحنی‌های سفر، می‌توانید از VFD زیمنس به طور مؤثرتری استفاده کنید و از خرابی پرهزینه جلوگیری کنید. مدل‌سازی حرارتی در زیمنس VFD تجمع گرما را برای جلوگیری از گرمای بیش از حد ردیابی می‌کند، در حالی که منحنی‌های سفر به شما نشان می‌دهند که درایو چقدر می‌تواند بارهای اضافه را تحمل کند. دلایل رایج سفرهای اضافه بار شامل عوامل خارجی مانند مشکلات موتور و خنک کننده ضعیف و همچنین تنظیمات نادرست پارامتر است. با پیروی از نکات پیشگیری، می توانید اطمینان حاصل کنید که VFD زیمنس شما روان و قابل اطمینان کار می کند.

خواه از زیمنس SINAMICS V20، G120 یا مدل دیگری استفاده می‌کنید، درک قابلیت اضافه بار VFD زیمنس برای استفاده حداکثری از تجهیزات شما کلیدی است. اگر در مورد تنظیمات اضافه بار Siemens VFD خود سؤالی دارید یا برای عیب یابی به کمک نیاز دارید، به دفترچه راهنمای کاربر زیمنس مراجعه کنید یا با یک متخصص خدمات زیمنس تماس بگیرید. با دقت و درک مناسب، VFD زیمنس شما عملکرد قابل اعتمادی را برای سال‌های آینده ارائه خواهد کرد.
