استراتژی‌های نظارت و جایگزینی سلامت خازن پیوند DC VFD زیمنس

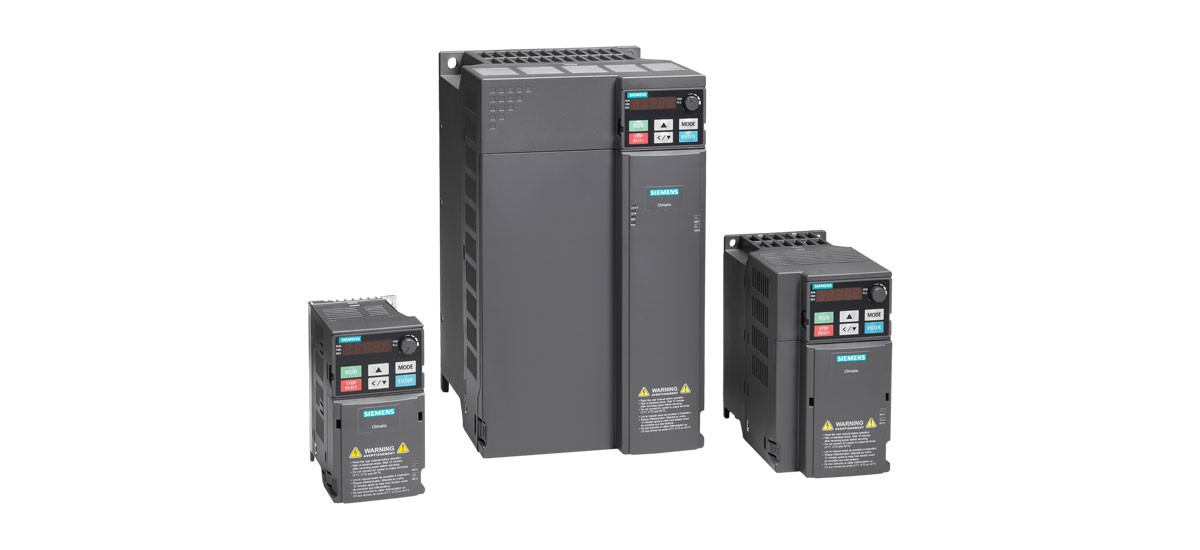

زیمنس VFD (درایو فرکانس متغیر) یک دستگاه کلیدی در اتوماسیون صنعتی است که برای کنترل سرعت موتور، صرفه جویی در انرژی و بهبود عملکرد تجهیزات در کارخانه ها، انبارها و بسیاری از محیط های کاری دیگر استفاده می شود. در داخل هر VFD زیمنس، خازن DC Link یک جزء حیاتی است-که VFD زیمنس را روان و قابل اعتماد نگه می‌دارد. با گذشت زمان، خازن زیمنس VFD DC Link می‌تواند فرسوده شود یا از کار بیفتد، که ممکن است باعث شود VFD زیمنس از کار بیفتد، به قطعات دیگر آسیب برساند یا منجر به خرابی پرهزینه شود. به همین دلیل است که یادگیری در مورد راهبردهای نظارت و جایگزینی سلامت خازن VFD DC Link زیمنس برای هر کسی که از VFD های زیمنس استفاده یا نگهداری می کند ضروری است. در این وبلاگ، با استفاده از انگلیسی ساده و نکات کاربردی که می توانید فوراً از آنها استفاده کنید، آنچه را که باید بدانید، تجزیه و تحلیل می کنیم.

خازن زیمنس VFD DC Link خازن چیست؟

قبل از اینکه در مورد نظارت و تعویض صحبت کنیم، بیایید مطمئن شویم که خازن زیمنس VFD DC Link چیست و چرا اهمیت دارد. VFD زیمنس با تبدیل برق AC (جریان متناوب) به DC (جریان مستقیم) و سپس بازگشت به AC برای کنترل سرعت موتور کار می کند. خازن DC Link بین یکسو کننده (که AC را به DC تبدیل می کند) و اینورتر (که DC را دوباره به AC تبدیل می کند) در VFD زیمنس قرار دارد. این مانند یک "مخزن ذخیره انرژی" برای VFD زیمنس عمل می کند و سلامت آن به طور مستقیم بر نحوه عملکرد VFD زیمنس تأثیر می گذارد.

عملکردهای کلیدی خازن VFD DC لینک زیمنس

خازن زیمنس VFD DC Link سه کار اصلی دارد که باعث می شود VFD زیمنس شما به درستی کار کند. ابتدا، موج‌های ولتاژ DC بعد از یکسو کننده را صاف می‌کند و ولتاژ را برای اینورتر ثابت می‌کند{1}}این کار از افزایش ناگهانی یا افت ولتاژ که می‌تواند به VFD زیمنس یا موتور آسیب برساند، جلوگیری می‌کند. ثانیاً، انرژی را ذخیره می کند تا در مواقع مورد نیاز، به خصوص در هنگام شتاب، نیروی موتور را تامین کند، بنابراین موتور بدون توقف کار می کند. سوم، انرژی اضافی موتور را در هنگام ترمزگیری جذب می کند و از سایر قسمت های حساس VFD زیمنس در برابر آسیب محافظت می کند. بدون خازن زیمنس VFD DC Link کار می‌کند، VFD زیمنس شما ممکن است به طور مکرر از کار بیفتد، صداهای عجیبی تولید کند یا حتی به طور کامل از کار بیفتد.

چرا سلامت خازن VFD DC لینک زیمنس اهمیت دارد؟

خازن زیمنس VFD DC Link یکی از رایج ترین قطعاتی است که در VFD زیمنس فرسوده می شود. برخلاف سایر قطعات، طول عمر محدودی دارد-معمولاً در استفاده معمولی 5 تا 7 سال، اما اگر VFD زیمنس در محیط‌های گرم، گرد و غبار یا مرطوب استفاده شود، این مدت می‌تواند کوتاه‌تر باشد. هنگامی که خازن زیمنس VFD DC Link از کار بیفتد، می تواند باعث ایجاد طیف وسیعی از مشکلات شود: VFD زیمنس ممکن است کدهای خطا (مانند ولتاژ یا کمبود ولتاژ) را نمایش دهد، موتور ممکن است به طور یکنواخت کار کند، یا VFD زیمنس ممکن است به طور غیرمنتظره ای خاموش شود. در برخی موارد، خرابی خازن زیمنس VFD DC Link حتی می‌تواند به یکسو کننده یا اینورتر آسیب برساند و منجر به تعمیرات گران‌تر شود. به همین دلیل است که نظارت منظم بر سلامت خازن پیوند DC VFD زیمنس بسیار مهم است-به شما کمک می‌کند مشکلات را زودتر تشخیص دهید و از خرابی پرهزینه جلوگیری کنید.

علائم خرابی خازن پیوند DC VFD زیمنس

دانستن علائم خرابی خازن زیمنس VFD DC Link می تواند به شما کمک کند قبل از اینکه باعث خرابی شود، سریع عمل کنید. این علائم به راحتی قابل تشخیص است، حتی اگر یک تکنسین حرفه ای نباشید. در اینجا رایج ترین علائم خرابی خازن VFD DC Link زیمنس است که باید مراقب آنها بود:

• خازن برآمده یا نشتی:بارزترین نشانه، بیرون زدگی بالای خازن یا مایعی است که از آن نشت می کند. خازن زیمنس VFD DC Link معمولاً یک قوطی فلزی استوانه ای است و اگر قسمت بالایی آن برآمده است یا مایعی چسبناک و قهوه ای رنگ در اطراف آن مشاهده می کنید، زمان تعویض آن فرا رسیده است. این به این دلیل اتفاق می افتد که الکترولیت داخلی خازن زمانی که فرسوده می شود به جوش می آید و فشاری ایجاد می کند که قسمت بالایی را به بیرون فشار می دهد یا باعث نشتی می شود.
• سفرهای مکرر زیمنس VFD:اگر VFD زیمنس شما بدون هیچ دلیل روشنی خاموش می شود، به خصوص با کدهای خطای مربوط به ولتاژ باس DC (مانند "کم ولتاژ DC" یا "اضافه ولتاژ DC")، خازن پیوند DC VFD زیمنس احتمالاً از کار می افتد. یک خازن فرسوده نمی تواند ولتاژ را به درستی صاف کند، که منجر به ولتاژ باس DC ناپایدار می شود که سیستم حفاظتی VFD زیمنس را فعال می کند.
• صداها یا بوهای غیرمعمول:خرابی خازن DC Link VFD زیمنس ممکن است باعث شود که VFD زیمنس صدای ناله، وزوز یا ترکیدن ایجاد کند. همچنین ممکن است بوی سوختگی یا اسیدی را استشمام کنید-این نشت یا گرم شدن بیش از حد الکترولیت خازن است. اگر این بوی را حس کردید، فورا VFD زیمنس را خاموش کنید تا از آسیب بیشتر جلوگیری کنید.
• عملکرد ضعیف موتور:اگر موتور متصل به VFD زیمنس شما به طور ناهموار کار می کند، متوقف می شود یا نمی تواند به سرعت تعیین شده برسد، ممکن است خازن VFD DC Link زیمنس مشکل داشته باشد. خازن نمی تواند انرژی کافی برای تامین نیازهای موتور را ذخیره کند، که منجر به عملکرد ضعیف یا ناسازگار می شود.
• دوران پیری:حتی اگر هیچ علامت دیگری نمی بینید، اگر VFD زیمنس شما بیش از 5 سال سن دارد، احتمالاً خازن VFD DC Link زیمنس شروع به فرسودگی کرده است. زیمنس توصیه می کند برای جلوگیری از خرابی های غیرمنتظره، پس از 5 سال استفاده، سلامت خازن را به طور منظم بررسی کنید.

نحوه نظارت بر سلامت خازن پیوند DC VFD زیمنس

نظارت بر سلامت خازن زیمنس VFD DC Link شما به ابزارهای گران قیمت یا مهارت های فنی پیشرفته نیاز ندارد. شما می توانید بررسی های اولیه را خودتان انجام دهید و برای نظارت دقیق تر، می توانید از ابزارهای ساده استفاده کنید. در زیر بهترین راه‌ها برای نظارت بر سلامت خازن VFD DC Link Siemens، از جمله نکات گام‌به‌گام برای مبتدیان آمده است.

مراحل اولیه بررسی سلامت برای خازن زیمنس VFD DC Link

این بررسی های ساده را می توان به صورت ماهانه انجام داد تا علائم اولیه سایش پیدا شود. همیشه به یاد داشته باشید که قبل از باز کردن درپوش{1}}اولین بار ایمنی، VFD زیمنس را خاموش کنید و آن را از منبع تغذیه جدا کنید!

• بازرسی بصری:درپوش VFD زیمنس را باز کنید و خازن DC Link را پیدا کنید (معمولاً یک جزء بزرگ استوانه ای است). برآمدگی، نشتی یا تغییر رنگ را بررسی کنید. در صورت مشاهده هر یک از این موارد، خازن باید تعویض شود. همچنین سیم های متصل به خازن را بررسی کنید-مطمئن شوید که آنها سفت هستند و خورده نشده اند.
• نمایشگر VFD زیمنس را بررسی کنید:اکثر VFD های زیمنس دارای نمایشگری هستند که کدهای خطا یا وضعیت سیستم را نشان می دهد. به دنبال کدهای خطای مربوط به ولتاژ باس DC (مانند F021 یا F022 در برخی از مدل های زیمنس) باشید. این کدها اغلب نشان دهنده مشکل در خازن زیمنس VFD DC Link هستند.
• گوش کنید و بو کنید:VFD زیمنس را روشن کنید و به صداهای غیرمعمول (ناله، وزوز، صدا زدن) گوش دهید. همچنین برای هرگونه بوی سوختگی یا اسیدی بو کنید. اگر متوجه شدید، VFD زیمنس را خاموش کنید و خازن را بررسی کنید.

ابزارهایی برای نظارت بر خازن پیوند DC VFD زیمنس

برای نظارت دقیق تر، می توانید از چند ابزار ساده برای آزمایش عملکرد خازن زیمنس VFD DC Link استفاده کنید. استفاده از این ابزارها آسان و مقرون به صرفه است، حتی برای مبتدیان:

• مولتی متر:یک مولتی متر می تواند ظرفیت خازن (مقدار انرژی که می تواند ذخیره کند) را اندازه گیری کند. برای آزمایش، VFD زیمنس را خاموش کنید و خازن را تخلیه کنید (برای ایمنی، راهنمای زیمنس را دنبال کنید). سپس مولتی متر را روی ظرفیت خازن تنظیم کنید و پروب ها را به پایانه های خازن وصل کنید. اگر ظرفیت اندازه گیری شده کمتر از 80 درصد مقدار نامی خازن (چاپ شده روی خازن) باشد، زمان تعویض آن فرا رسیده است.
• دماسنج مادون قرمز:یک دماسنج مادون قرمز می تواند دمای خازن زیمنس VFD DC Link را اندازه گیری کند. اگر خازن گرمتر از اجزای اطراف باشد (بیش از 10 درجه گرمتر)، نشانه سایش است. گرمای بیش از حد باعث تسریع پیری خازن می شود، بنابراین این یک بررسی مهم است.
• ابزارهای تشخیص VFD زیمنس:برخی از مدل‌های VFD زیمنس دارای ابزارهای تشخیصی داخلی- هستند که ولتاژ باس DC و سلامت خازن را کنترل می‌کنند. راهنمای Siemens VFD خود را بررسی کنید تا نحوه دسترسی به این ابزارها را بیاموزید-این ابزارها می‌توانند داده‌های زمانی واقعی{3}}در مورد عملکرد خازن در اختیار شما قرار دهند.

استراتژی های جایگزینی خازن پیوند DC VFD زیمنس

هنگامی که متوجه شدید که خازن زیمنس VFD DC Link شما از کار افتاده است، مهم است که آن را به درستی تعویض کنید تا از آسیب رساندن به VFD زیمنس یا آسیب رساندن به خود جلوگیری کنید. در زیر راهنمای جایگزینی گام به گام به همراه راهبردهای کلیدی برای اطمینان از تعویض روان و ایمن آورده شده است. همچنین زمان تعویض خازن و نحوه انتخاب قطعه جایگزین مناسب را نیز توضیح خواهیم داد.

چه زمانی خازن زیمنس VFD DC Link خود را تعویض کنید

دانستن زمان تعویض خازن زیمنس VFD DC Link کلیدی برای جلوگیری از خرابی است. در اینجا شرایطی وجود دارد که جایگزینی لازم است:

• علائم خرابی واضح (برآمدگی، نشتی، صداهای غیرمعمول، سفرهای مکرر) را مشاهده می کنید.
• آزمایش مولتی متر نشان می دهد که ظرفیت خازن کمتر از 80 درصد مقدار نامی است.
• VFD زیمنس بیش از 5 سال قدمت دارد (تعویض پیشگیرانه برای جلوگیری از خرابی غیرمنتظره).
• VFD زیمنس برای بیش از یک سال بدون استفاده ذخیره شده است-ذخیره کردن VFD زیمنس بدون برق می تواند به خازن آسیب برساند، بنابراین بهتر است قبل از استفاده مجدد از VFD آن را تعویض کنید.

راهنمای گام به گام-تعویض گام به گام برای خازن پیوند DC VFD زیمنس

تعویض خازن زیمنس VFD DC Link یک فرآیند ساده است، اما نیازمند رعایت دقیق مراحل ایمنی است. همیشه راهنمای زیمنس VFD برای دستورالعمل‌های خاص مدل{1}}را دنبال کنید، اما در اینجا یک راهنمای کلی وجود دارد که برای اکثر مدل‌های VFD زیمنس کار می‌کند:

• اول ایمنی:VFD زیمنس را خاموش کرده و آن را از منبع تغذیه جدا کنید. حداقل 10 دقیقه صبر کنید تا خازن تخلیه شود{2}}خازن‌ها می‌توانند برق را حتی پس از قطع برق ذخیره کنند، که می‌تواند باعث شوک الکتریکی شود. برای محافظت از خود از دستکش و عینک ایمنی استفاده کنید.
• خازن را پیدا کنید:درپوش زیمنس VFD را باز کنید (در صورت نیاز از پیچ گوشتی استفاده کنید). خازن DC Link معمولاً یک قطعه استوانه ای بزرگ در نزدیکی یکسو کننده و اینورتر است. ممکن است برچسب "DC Link" داشته باشد یا ظرفیت خازن و ولتاژ آن روی آن چاپ شده باشد.
• خازن قدیمی را جدا کنید:از سیم های متصل به خازن عکس بگیرید تا به یاد بیاورید که چگونه به عقب برمی گردند. سپس، سیم ها را از پایانه های خازن جدا کنید (در صورت نیاز از انبردست استفاده کنید، اما برای جلوگیری از آسیب رساندن به سیم ها ملایم باشید). برخی از خازن ها با پیچ نصب می شوند-پیچ ها را بردارید تا خازن قدیمی خارج شود.
• خازن جایگزین مناسب را انتخاب کنید:همیشه از خازن جایگزینی استفاده کنید که با مشخصات VFD زیمنس مطابقت داشته باشد. ظرفیت خازن (اندازه‌گیری شده بر حسب میکروفاراد، میکروفاراد) و درجه ولتاژ (اندازه‌گیری شده بر حسب ولت، V) باید مشابه خازن قبلی باشد. زیمنس توصیه می کند برای اطمینان از سازگاری و قابلیت اطمینان، از قطعات جایگزین اصلی زیمنس استفاده کنید.
• خازن جدید را نصب کنید:خازن جدید را در همان موقعیت قبلی قرار دهید و آن را با پیچ (در صورت نیاز) محکم کنید. سیم‌ها را به پایانه‌های خازن وصل کنید-از درست بودن قطبیت مطمئن شوید (ترمینال مثبت خازن به سیم مثبت و ترمینال منفی به سیم منفی وصل می‌شود). اگر قطبیت را معکوس کنید، خازن ممکن است منفجر شود.
• VFD زیمنس را تست کنید:درپوش VFD زیمنس را ببندید و منبع تغذیه را دوباره وصل کنید. VFD زیمنس را روشن کنید و نمایشگر را برای کدهای خطا بررسی کنید. موتور را چند دقیقه روشن کنید تا مطمئن شوید که به خوبی کار می کند. اگر هیچ خطایی وجود نداشته باشد و موتور به درستی کار کند، تعویض با موفقیت انجام می شود.

نکات نگهداری برای افزایش طول عمر خازن VFD DC Link زیمنس

مراقبت خوب از خازن زیمنس VFD DC Link می تواند طول عمر آن را افزایش داده و نیاز به تعویض مکرر را کاهش دهد. در اینجا چند نکته تعمیر و نگهداری ساده وجود دارد که هر کسی می تواند بر اساس توصیه های زیمنس و بهترین شیوه های صنعت برای مراقبت از خازن VFD DC Link زیمنس دنبال کند:

از یک برنامه نگهداری منظم پیروی کنید

یک برنامه تعمیر و نگهداری برای VFD زیمنس خود ایجاد کنید و به آن پایبند باشید. هر ماه یک بازرسی بصری خازن زیمنس VFD DC Link، یک تست مولتی متر هر 6 ماه و یک بررسی عیب یابی کامل هر سال انجام دهید. این به شما کمک می کند تا مشکلات کوچک را قبل از اینکه به مشکلات بزرگ تبدیل شوند، تشخیص دهید. همچنین می‌توانید از دفترچه راهنمای VFD زیمنس برای یک برنامه تعمیر و نگهداری توصیه شده متناسب با مدل خود پیروی کنید.

VFD زیمنس را تمیز و خنک نگه دارید

گرد و غبار، خاک و گرما بزرگترین دشمن خازن زیمنس VFD DC Link هستند. اطراف VFD زیمنس را تمیز و عاری از گرد و غبار نگه دارید-از یک برس نرم یا هوای فشرده برای تمیز کردن دریچه های VFD به طور منظم استفاده کنید. اطمینان حاصل کنید که VFD زیمنس در یک منطقه خنک و خشک نصب شده است (دمای بین 0 تا 40 درجه ایده آل است). از قرار دادن VFD زیمنس در نزدیکی منابع گرمایی مانند موتورها یا بخاری ها خودداری کنید، زیرا دمای بالا پیر شدن خازن را سرعت می بخشد.

از بارگذاری بیش از حد VFD زیمنس خودداری کنید

بارگذاری بیش از حد VFD زیمنس می تواند فشار بیشتری را به خازن DC Link وارد کند. مطمئن شوید موتور متصل به VFD زیمنس در ظرفیت نامی VFD است. اگر نیاز دارید موتور را با سرعت های بالا یا تحت بارهای سنگین برای مدت طولانی کار کنید، مشخصات VFD زیمنس را بررسی کنید تا مطمئن شوید که می تواند آن را تحمل کند. اضافه بار می تواند باعث داغ شدن بیش از حد خازن و فرسودگی سریعتر آن شود.

VFD های استفاده نشده زیمنس را به درستی ذخیره کنید

اگر یک VFD زاپاس زیمنس دارید یا باید آن را برای مدت طولانی نگهداری کنید، این مراحل را برای محافظت از خازن DC Link دنبال کنید: VFD زیمنس را در یک منطقه خنک و خشک (درجه حرارت بین -25 درجه تا 70 درجه) بدون تراکم نگهداری کنید. هر 6 ماه یکبار VFD زیمنس را به برق وصل کنید و بگذارید 30 دقیقه کار کند تا خازن شارژ شود - این کار از تخریب الکترولیت خازن جلوگیری می کند. اگر VFD زیمنس بیش از یک سال ذخیره شده است، قبل از استفاده مجدد، خازن DC Link را تعویض کنید.

سوالات متداول درباره خازن پیوند DC VFD زیمنس

ما سؤالات زیادی در مورد نظارت و تعویض سلامت خازن VFD DC Link زیمنس داریم. در اینجا رایج ترین آنها هستند که به زبان انگلیسی ساده پاسخ داده شده اند:

س: خازن زیمنس VFD DC Link چقدر دوام می آورد؟

پاسخ: در استفاده معمولی (محیط خنک، تمیز، بدون بار اضافی)، خازن زیمنس VFD DC Link 5 تا 7 سال دوام می آورد. اگر VFD زیمنس در شرایط گرم، گرد و غبار یا مرطوب استفاده شود، ممکن است تنها 3 تا 4 سال دوام بیاورد. جایگزینی پیشگیرانه پس از 5 سال برای جلوگیری از خرابی های غیرمنتظره توصیه می شود.

س: آیا می توانم خازن زیمنس VFD DC Link را خودم تعویض کنم یا به یک متخصص نیاز دارم؟

پاسخ: اگر مراحل ایمنی را دنبال می کنید و ابزارهای اولیه (مانند پیچ ​​گوشتی و مولتی متر) دارید، می توانید خازن زیمنس VFD DC Link را خودتان تعویض کنید. با این حال، اگر کار کردن با برق راحت نیستید یا در مورد روند کار مطمئن نیستید، بهتر است یک تکنسین حرفه ای استخدام کنید. همیشه راهنمای زیمنس VFD را برای دستورالعمل‌های خاص مدل دنبال کنید.

س: اگر از خازن جایگزین اشتباهی برای VFD زیمنس استفاده کنم چه اتفاقی می افتد؟

پاسخ: استفاده از خازن با ظرفیت خازن یا ولتاژ نامناسب می تواند به VFD زیمنس آسیب برساند، باعث انفجار خازن یا عملکرد ضعیف موتور شود. همیشه از خازن جایگزینی استفاده کنید که با مشخصات قبلی مطابقت داشته باشد و برای سازگاری و قابلیت اطمینان، قطعات اصلی زیمنس را ترجیح دهید.

س: آیا باید خازن زیمنس VFD DC Link را قبل از تعویض آن تخلیه کنم؟

ج: بله! خازن ها می توانند الکتریسیته را حتی پس از قطع شدن برق ذخیره کنند که می تواند باعث برق گرفتگی شود. VFD زیمنس را خاموش کنید، آن را از برق جدا کنید و حداقل 10 دقیقه صبر کنید تا خازن تخلیه شود. برخی از مدل‌های VFD زیمنس دارای عملکرد تخلیه داخلی هستند-برای جزئیات، دفترچه راهنما را بررسی کنید.

س: چگونه می توانم بفهمم که خازن زیمنس VFD DC Link به درستی بدون ابزار کار می کند؟

پاسخ: می توانید یک بازرسی بصری انجام دهید (به دنبال برآمدگی یا نشتی باشید)، به صداهای غیرعادی گوش دهید، و صفحه نمایش VFD زیمنس را برای کدهای خطا بررسی کنید. اگر VFD زیمنس بدون مشکل کار کند، کد خطا نداشته باشد و خازن عادی به نظر برسد، احتمالاً به درستی کار می کند. برای بررسی دقیق تر، از مولتی متر استفاده کنید.

نتیجه گیری

خازن زیمنس VFD DC Link یک جزء کوچک اما حیاتی است که باعث می شود VFD زیمنس شما به خوبی کار کند. با یادگیری نظارت بر سلامت آن، تشخیص علائم خرابی و جایگزینی صحیح آن، می توانید از خرابی پرهزینه جلوگیری کنید، از VFD و موتور زیمنس خود محافظت کنید و عمر تجهیزات خود را افزایش دهید. به یاد داشته باشید که مراحل ایمنی را دنبال کنید، از قطعات جایگزین مناسب استفاده کنید و به برنامه تعمیر و نگهداری منظم پایبند باشید-این مراحل ساده تضمین می‌کند که خازن VFD DC Link Siemens شما برای سال‌های آینده در وضعیت خوبی قرار می‌گیرد. چه مبتدی باشید و چه یک تکنسین تعمیر و نگهداری با تجربه، نکات موجود در این وبلاگ به شما کمک می کند تا زیمنس VFD خود را با اطمینان کار کنید.

اگر سؤالات بیشتری در مورد نظارت بر سلامت یا جایگزینی خازن VFD DC Link زیمنس دارید، در زیر نظر خود را بنویسید. ما اینجا هستیم تا به شما کمک کنیم بیشترین استفاده را از VFD زیمنس خود ببرید!
