درایو AC یا DC برای تجهیزات صنعتی؟ راهنمای تصمیم گیری عملی برای نصب های جدید و سیستم های قدیمی

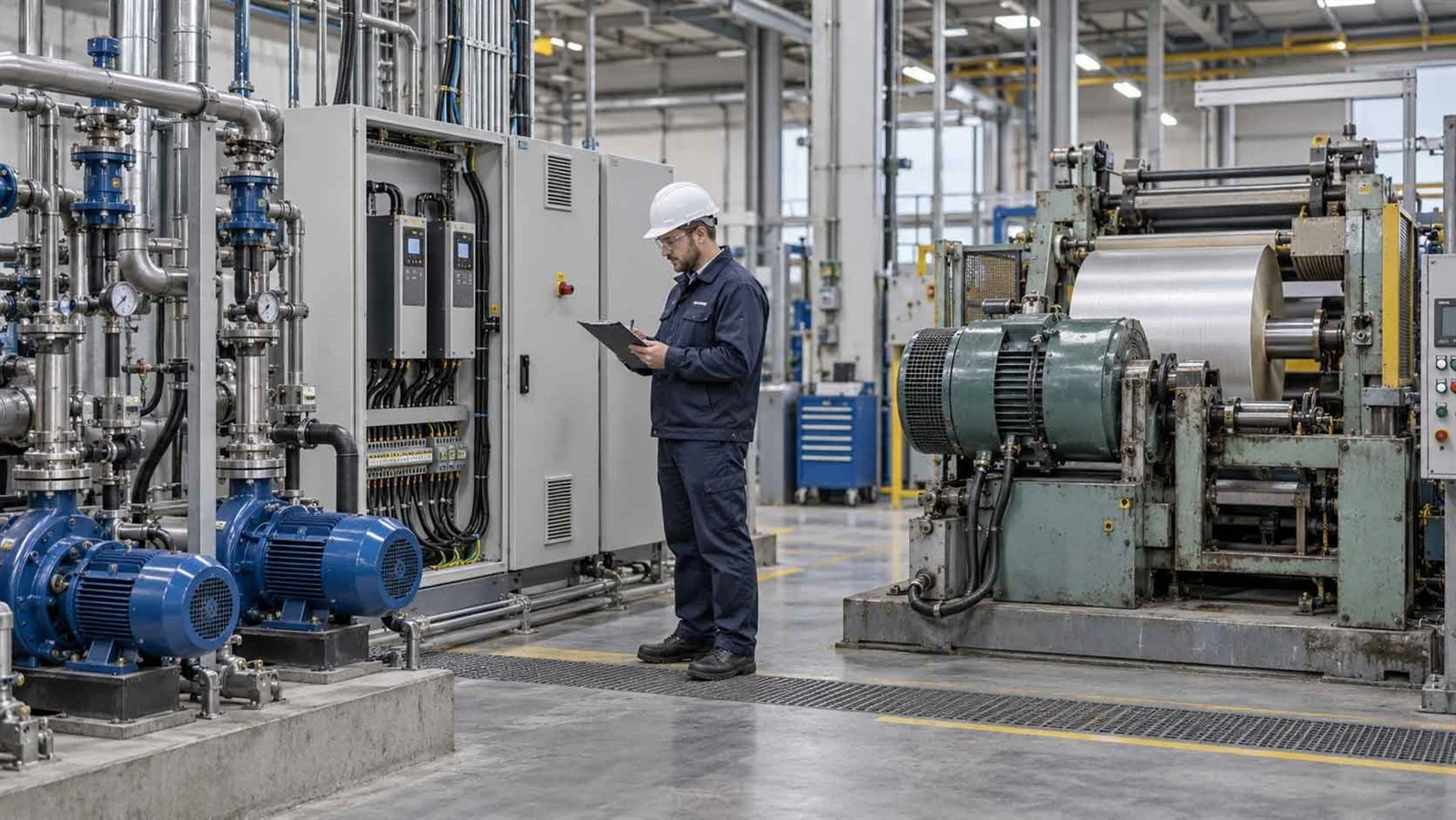

یک ایستگاه پمپاژ جدید و یک سیم‌پیچ DC-بیست ساله-هر دو ممکن است به کنترل سرعت متغیر نیاز داشته باشند، اما نباید با منطق انتخاب یکسان شروع شوند. تصمیم عملی درایو AC در مقابل درایو DC به موتور قبلاً نصب شده، بار، سرعت و گشتاور مورد نیاز، رفتار ترمزگیری، بازخورد، معماری کنترل، قابلیت تعمیر و نگهداری و عمر مورد انتظار دستگاه بستگی دارد.

برای بسیاری از ماشین‌های سرعت متغیر جدید، یک موتور AC با درایو فرکانس متغیر یا VFD یکی از اولین مهندسین معماری است که ارزیابی می‌کنند. ماشین DC موجود متفاوت است. اگر موتور سالم باشد، درایو قابل پشتیبانی باقی می‌ماند و تولید پایدار است، حفظ یا تعویض سیستم DC ممکن است خطر کمتری نسبت به تبدیل کامل ایجاد کند.

این راهنما بر آن تصمیم تمرکز دارد. برای مقایسه فناوری گسترده تر، ما را ببینیدراهنمای درایوهای AC و DC: 8 تفاوت کلیدی و نحوه انتخاب برای کاربردهای صنعتی. در اینجا، تمرکز بر این است که برای نصب جدید، یک درایو ناموفق یا یک سیستم قدیمی، ابتدا چه چیزی را ارزیابی کنیم.

با نوع پروژه شروع کنید، نه از نوع درایو

قبل از مقایسه برندها یا رتبه بندی قدرت، پروژه را تعریف کنید.

این یک ابزار غربالگری است، نه یک انتخاب نهایی. داده های موتور، رفتار بار، ترمز، بازخورد، محیط، الزامات اتوماسیون و چرخه عمر هنوز نتیجه را تعیین می کند.

چگونه سیستم های درایو AC و DC متفاوت هستند

یک درایو AC، معمولاً یک VFD در کاربردهای سرعت متغیر، یک موتور AC را با تنظیم فرکانس و ولتاژ خروجی کنترل می‌کند. یک VFD معمولی AC ورودی را به DC اصلاح می کند، آن را در یک گذرگاه DC ذخیره می کند و از یک اینورتر برای ایجاد خروجی AC کنترل شده استفاده می کند. V/f، بردار بدون حسگر، و کنترل بردار حلقه بسته، سطوح مختلفی از پاسخ گشتاور و تنظیم سرعت را فراهم می‌کنند.

یک درایو DC یک موتور DC را از طریق آرمیچر و تنظیم میدان کنترل می کند. برخی از سیستم ها از بازخورد رمزگذار یا سرعت سنج نیز استفاده می کنند.

مسئله کلیدی سازگاری است، نه اینکه کدام فناوری جدیدتر به نظر می رسد. یک VFD معمولی برای یک موتور AC در نظر گرفته شده است، در حالی که یک درایو DC حول یک موتور DC ساخته شده است. این تفاوت می تواند بر محدوده تعویض، بازخورد، ترمز، سیم کشی، یکپارچه سازی PLC و راه اندازی تاثیر بگذارد.

برای عملیات دقیق VFD و اندازه، از ما استفاده کنیددرایو فرکانس متغیر (VFD) چیست؟به جای تکرار آن اصول در اینجا راهنمایی کنید.

عواملی که در واقع انتخاب درایو AC یا DC را تعیین می کنند

1. با موتور شروع کنید

AC یا DC بودن موتور را ضبط کنید، سپس سازنده، مدل، ولتاژ نامی، جریان نامی، کیلووات یا HP، سرعت نامی و دستگاه بازخورد را ضبط کنید.

برای یک پروژه جایگزینی، عکس های واضح از پلاک موتور و درایو اغلب مفیدتر از درخواستی مانند "من به یک درایو 30 کیلوواتی نیاز دارم." موتورهایی با توان اسمی یکسان می توانند نیازهای جریان، ولتاژ، سرعت، حرارتی و اضافه بار متفاوتی داشته باشند. برای موتورهای DC قدیمی، آرمیچر و داده های میدانی را نیز در صورت وجود ضبط کنید.

2. گشتاور، سرعت و نیازهای کنترل را تعریف کنید

مقایسه را به "DC گشتاور بهتری دارد" یا "AC مدرن تر است" تقلیل ندهید. گشتاور شروع، گشتاور پیوسته، حداقل و حداکثر سرعت، شتاب، کاهش سرعت، وظیفه اضافه بار و پایداری سرعت مورد نیاز را تعریف کنید.

پمپ با نوار نقاله بارگذاری شده، اکسترودر، بالابر یا سیم پیچ متفاوت است. حتی دو ماشین با قدرت موتور یکسان می‌توانند به روش‌های کنترل متفاوتی نیاز داشته باشند، زیرا بار در هنگام راه‌اندازی یا سرعت پایین عملکرد متفاوتی دارد.

کنترل پایه V/f ممکن است برای بسیاری از پمپ ها و فن ها مناسب باشد. کنترل برداری بدون حسگر می تواند پاسخ گشتاور بهتری را ارائه دهد. کنترل حلقه بسته ممکن است زمانی مناسب باشد که عملکرد سریع‌تر در سرعت پایین یا مقررات مبتنی بر بازخورد مورد نیاز باشد.

3. بازخورد، ترمز و بازسازی را زودتر بررسی کنید

رمزگذار یا سرعت سنج موجود نباید با جایگزین پیشنهادی سازگاری داشته باشد. دستگاه، نوع سیگنال، سیم کشی و نحوه استفاده سیستم کنترل از آن را ثبت کنید.

ترمز همچنین می تواند معماری درایو را تغییر دهد. بپرسید که آیا ماشین معکوس می‌کند، آیا بار می‌تواند موتور را به حرکت درآورد، آیا کاهش سرعت کنترل‌شده سریع مورد نیاز است یا خیر، و آیا ماشین در حین کار انرژی را برمی‌گرداند یا خیر.

بالابرها، جرثقیل ها، آسانسورها، سیم پیچ ها و تجهیزات با اینرسی بالا نیاز به توجه ویژه دارند. برخی از برنامه ها فقط به یک رمپ کنترل شده یا ترمز پویا نیاز دارند. برخی دیگر ممکن است نیاز به بازسازی داشته باشند. یک مقاومت ترمز و یک سیستم احیا کننده یک چیز نیستند.

4. انرژی، نگهداری و شرایط سایت را در سطح سیستم مقایسه کنید

از جملاتی مانند "AC همیشه کارآمدتر است" اجتناب کنید. برای پمپ‌ها و فن‌ها، صرفه‌جویی اغلب از تطابق سرعت برای پردازش تقاضا به‌جای کارکردن با سرعت کامل و کاهش خروجی مکانیکی حاصل می‌شود. برای سایر ماشین آلات، مشخصات بار، ساعات کار، بازده موتور، روش کنترل و رفتار احیا کننده می تواند نتیجه را تغییر دهد.

تعمیر و نگهداری نیز باید به نیازهای موتور و درایو تقسیم شود. یک موتور DC برس دار شامل برس ها و یک کموتاتور است. یک موتور AC از آن قطعات سایش خاص جلوگیری می کند، اما VFD همچنان به الکترونیک، خنک کننده، جریان هوای تمیز و شرایط عملیاتی مناسب بستگی دارد.

دمای محیط، ارتفاع در صورت لزوم، گرد و غبار، رطوبت، الزامات محوطه، تهویه و فضای پانل موجود را تأیید کنید. رتبه بندی کاتالوگ نیازی به بررسی محیط نصب واقعی را برطرف نمی کند.

5. درایو را به عنوان بخشی از سیستم اتوماسیون در نظر بگیرید

ورودی/خروجی سخت، مراجع آنالوگ، سیگنال‌های رمزگذار، منطق PLC، تشخیص HMI و شبکه‌های صنعتی مانند EtherNet/IP، PROFINET یا Modbus را بررسی کنید.

پشتیبانی از یک شبکه به طور خودکار دو درایو را قابل تعویض نمی کند. کلمات کنترل، ماژول های گزینه، ساختارهای پارامتر، مدیریت خطا و نقشه برداری PLC ممکن است متفاوت باشند.

چرخه حیات نیز به این چک تعلق دارد. یک درایو از نظر فنی مناسب ممکن است همچنان انتخاب طولانی مدت ضعیفی باشد، اگر قطعات یدکی حیاتی مدت زمان طولانی داشته باشند، پشتیبانی در حال کاهش باشد، یا انتظار می رود دستگاه برای سالهای بیشتری کار کند.

نصب جدید در مقابل سیستم DC قدیمی

اگر در حال طراحی یک ماشین جدید هستید

یک ماشین جدید به تیم مهندسی آزادی بیشتری می دهد. با موتور و بار مکانیکی شروع کنید، سپس وظیفه، سرعت، گشتاور، اضافه بار، ترمز، روش کنترل، بازخورد، شبکه، محیط و چرخه حیات را تعریف کنید.

برای بسیاری از کاربردهای سرعت متغیر فعلی، یک موتور AC و VFD در مراحل اولیه ارزیابی می شوند. این نیاز به مهندسی برنامه را برطرف نمی کند. بالابرها، خطوط فرآیند هماهنگ، تجهیزات با اینرسی بالا و بارهای با سرعت کم نیاز به کنترل خاص و بازبینی ترمز دارند.

ابتدا معماری را انتخاب کنید. بعد از مشخص شدن الزامات مهندسی، مارک ها و مدل ها را مقایسه کنید.

اگر قبلاً یک سیستم DC کار دارید

یک سیستم DC پایدار را فقط به دلیل قدیمی بودن آن تعویض نکنید. اگر موتور سالم باشد، الزامات تولید برآورده شود، تیم تعمیر و نگهداری تجهیزات را درک کند و قطعات یدکی حیاتی در دسترس باقی بماند، نگهداری می تواند منطقی باشد.

با این حال، حفظ سیستم باید شامل برنامه ریزی چرخه عمر باشد. شماره‌های مهم مدل را ثبت کنید، گزینه‌های یدکی و تعمیر را شناسایی کنید، خرابی‌های مکرر را بررسی کنید، و شرایطی را که باعث مطالعه جایگزینی یا مهاجرت می‌شود، تعریف کنید.

اگر درایو DC موجود خراب شده باشد

یک درایو خراب معمولاً سه مسیر ایجاد می کند: تعمیر، جایگزینی DC سازگار، یا موتور AC و مهاجرت VFD.

هنگامی که تولید باید سریع شروع شود و موتور، بازخورد، منطق PLC، معماری ترمز و ماشین هنوز سالم هستند، یک جایگزین سازگار ممکن است جذاب باشد. وقتی خرابی‌ها تکرار می‌شوند، تامین قطعات سخت می‌شود، تعمیر و نگهداری موتور افزایش می‌یابد، کنترل‌ها مدرن می‌شوند یا ماشین عمر طولانی‌ای باقی می‌ماند، مهاجرت اهمیت بیشتری پیدا می‌کند.

برای جزئیات نگهداری، جایگزینی یا انتقال گردش کار، از ما استفاده کنیدراهنمای بهسازی درایو DC. این مقاله باید راهنمای انتخاب باقی بماند، در حالی که راهنمای مقاوم سازی فرآیند کامل تبدیل را انجام می دهد.

آیا VFD می تواند جایگزین درایو DC شود؟

معمولاً برای یک تعویض برقی ساده نیست. یک VFD صنعتی معمولی یک موتور AC را کنترل می کند، در حالی که یک درایو DC یک موتور DC را با استفاده از آرمیچر و مدارهای میدانی کنترل می کند. بنابراین حرکت به یک معماری AC می تواند بسیار بیشتر از درایو تأثیر بگذارد.

به همین دلیل است که قیمت VFD به تنهایی نمی تواند هزینه مقاوم سازی را توصیف کند. پروژه کامل نصب شده را مقایسه کنید.

مهاجرت زمانی ارزش ارزیابی را دارد که ریسک چرخه عمر از ریسک مقاوم سازی فراتر رود. خرابی‌های مکرر، زمان‌های یدکی طولانی، سرویس‌های مکرر، خاموش شدن برنامه‌ریزی‌شده، مدرن‌سازی کنترل‌ها، یا عمر طولانی باقی‌مانده دستگاه، محرک‌های رایج هستند.

انتخاب بر اساس برنامه

نام تجهیزات به تنهایی نباید تعیین کننده درایو باشد. دو نوار نقاله می توانند وظایف شروع متفاوتی داشته باشند و دو بالابر می توانند نیازهای ترمز بسیار متفاوتی داشته باشند.

دو سناریو انتخاب عملی

سناریو 1: یک پمپ یا سیستم فن جدید

با ولتاژ موتور و جریان نامی شروع کنید، سپس مشخصات عملیاتی را تعریف کنید. اگر تقاضای فرآیند به طور قابل توجهی تغییر کند، کنترل سرعت متغیر ممکن است ارزشمند باشد زیرا سرعت موتور می تواند به جای تکیه بر دریچه گاز مکانیکی، تقاضا را دنبال کند.

در مرحله بعد، روش کنترل مورد نیاز را انتخاب کنید و ارتباط PLC، محیط کابینت و الزامات هارمونیک یا EMC خاص پروژه را تأیید کنید. یک موتور AC و VFD ممکن است معماری حاصل باشد، اما تصمیم به جای نام تجهیزات، از داده‌های فرآیند گرفته می‌شود.

سناریو 2: پیر شدن ویندر یا بالابر DC

با وضعیت موتور DC و درایو موجود شروع کنید. سپس عملکرد ربع، بازخورد رمزگذار یا سرعت سنج، معکوس کردن، بازسازی، گشتاور کم سرعت، ادغام PLC، در دسترس بودن یدکی و زمان خرابی قابل قبول را شناسایی کنید.

اگر یک جایگزین DC سازگار بتواند یک معماری اثبات شده با ریسک تولید محدود را حفظ کند، ممکن است گزینه کوتاه مدت-عملی باشد. اگر قابلیت پشتیبانی رو به کاهش باشد و دستگاه هنوز سال های زیادی از خدمات خود را در پیش داشته باشد، همان داده ها می توانند از مطالعه مهاجرت AC پشتیبانی کنند.

هزینه کل مالکیت، نه تنها قیمت خرید را مقایسه کنید

قیمت درایو کمتر همیشه به معنای هزینه کمتر پروژه نیست. سخت افزار، مهندسی، نصب، راه اندازی، خرابی، تعمیر و نگهداری، قطعات یدکی و ریسک چرخه عمر را مقایسه کنید.

برای تبدیل DC به AC، سخت افزار ممکن است شامل موتور جدید، VFD، تجهیزات ترمز، بازخورد، فیلترها، اجزای حفاظتی و تغییرات پانل باشد. مهندسی می تواند شامل نقشه ها، تغییرات PLC و HMI، آزمایش و راه اندازی باشد.

زمان خاموشی سزاوار توجه جداگانه است. اگر تعطیلی بیشتر از حد تحمل تولید باشد، یک مقاوم سازی جذاب از لحاظ فنی ممکن است همچنان یک تصمیم تجاری ضعیف باشد. یک بازسازی برنامه ریزی شده ممکن است پنجره نوسازی بسیار بهتری ایجاد کند.

یک چارچوب پروژه ساده این است:

TCO=سخت افزار + مهندسی + نصب + زمان از کار افتادن + تعمیر و نگهداری + ریسک چرخه عمر

این یک چارچوب تصمیم گیری است، نه یک استاندارد حسابداری.

چه اطلاعاتی را باید قبل از انتخاب درایو آماده کنید؟

یک درخواست تامین کننده مفید باید حاوی اطلاعات کافی برای حذف گزینه های نامناسب باشد.

اگر راه حل AC در حال حاضر مناسب است، به ما ادامه دهیددرایو فرکانس متغیردسته بندی برای مقایسه خانواده های محرکه صنعتی برای اندازه گیری دقیق و روش های کنترل، ازراهنمای VFD. اگر پروژه شامل یک دستگاه DC نصب شده است، از آن استفاده کنیدراهنمای بهسازی درایو DCقبل از اینکه آن را به عنوان یک جایگزین ساده در نظر بگیرید.

برای SZCT Automation، پلاک‌های نام درایو و موتور، جزئیات کاربرد، ولتاژ و جریان، نیازهای PLC یا شبکه، مقدار و کشور مقصد نقطه شروع بسیار قوی‌تری برای ارزیابی محصول نسبت به kW یا HP به تنهایی فراهم می‌کنند.

اشتباهات رایج در انتخاب

انتخاب با kW یا HP به تنهایی رایج ترین اشتباه است. جریان نامی، ولتاژ، اضافه بار، محدوده سرعت، روش کنترل، ترمز، محیط و سازگاری با اتوماسیون همگی می توانند انتخاب صحیح را تغییر دهند.

این نیز خطرناک است که فرض کنیم هر سیستم DC قدیمی باید تبدیل شود. پشتیبانی از یک سیستم قدیمی پایدار ممکن است همچنان مقرون به صرفه باشد. فرض مخالف می تواند به همان اندازه پرهزینه باشد. خرابی های مکرر و کاهش در دسترس بودن یدکی ممکن است در نهایت یک مهاجرت برنامه ریزی شده را معقول تر از تعمیرات اضطراری مکرر کند.

در نهایت، VFD را به عنوان یک افت-در جایگزینی DC تلقی نکنید یا فرض نکنید که دو درایو با استفاده از پروتکل یکسان در PLC یکسان عمل می کنند. سازگاری باید در سطح موتور، بازخورد، ترمز، کنترل، شبکه و ماشین بررسی شود.

چک لیست تصمیم نهایی

سیستم DC را زمانی نگه دارید که دستگاه قابل اعتماد است، موتور سالم است، قطعات یدکی حیاتی قابل مدیریت هستند، تعمیر و نگهداری قابل قبول است و خطر مهاجرت بالاتر از سود مورد انتظار است.

هنگامی که معماری ثابت شد، تعویض DC سازگار را انتخاب کنید، تغییر تولید باید به حداقل برسد، و الزامات الکتریکی، بازخورد، کنترل، ترمز و مکانیکی قابل تأیید است.

هنگامی که خرابی ها تکرار می شوند، قابلیت پشتیبانی کاهش می یابد، تعمیر و نگهداری افزایش می یابد، کنترل ها در حال مدرنیزه شدن هستند یا دستگاه عمر تولیدی طولانی دارد، یک موتور AC و مهاجرت VFD را ارزیابی کنید.

برای یک ماشین جدید، ابتدا الزامات بار و کنترل را تعریف کنید. سپس معماری موتور و درایو و سپس نام تجاری، مدل و گزینه‌ها را انتخاب کنید.

سوالات متداول





تفاوت اصلی بین درایو AC و درایو DC چیست؟

درایو AC موتور AC را معمولاً با تغییر فرکانس و ولتاژ خروجی کنترل می کند. یک درایو DC یک موتور DC را با استفاده از آرمیچر و کنترل میدان کنترل می کند. در عمل، وظیفه بار، گشتاور، ترمز، بازخورد، ادغام اتوماسیون، تعمیر و نگهداری و چرخه عمر نیز مهم هستند.

آیا درایو AC همان VFD است؟

در بسیاری از بحث های صنعتی، "درایو AC" به VFD اشاره دارد، اما اصطلاحات به طور کلی یکسان نیستند. یک VFD به طور خاص سرعت موتور AC را با تغییر فرکانس و ولتاژ خروجی کنترل می کند.

آیا یک VFD می تواند یک موتور DC را راه اندازی کند؟

یک VFD صنعتی معمولی برای یک موتور AC طراحی شده است، بنابراین نباید آن را به عنوان یک کنترل کننده مستقیم برای یک موتور DC استاندارد در نظر گرفت. تبدیل DC به AC معمولاً نیاز به ارزیابی سطح سیستم دارد.

کدام درایو برای گشتاور سرعت پایین بهتر است؟

هیچ برنده جهانی وجود ندارد. نتیجه به موتور، روش کنترل، بازخورد، محدوده سرعت، گشتاور پیوسته، گشتاور راه اندازی و وظیفه اضافه بار بستگی دارد. درایوهای AC کنترل‌شده بردار مدرن می‌توانند عملکردی با سرعت پایین قوی ارائه دهند، در حالی که بسیاری از سیستم‌های DC در کاربردهای سخت‌گیرانه مؤثر باقی می‌مانند.

درایو AC یا DC کدام یک کارآمدتر انرژی است؟

سیستم کامل موتور را مقایسه کنید. مشخصات بار، ساعات کار، راندمان موتور، محدوده سرعت، روش کنترل، تلفات دریچه گاز و عملیات احیا کننده همگی می توانند بر مصرف انرژی تأثیر بگذارند.

برای قیمت درایو چه چیزی باید به تامین کننده بفرستم؟

مدل کامل درایو موجود، عکس‌های پلاک درایو و موتور، ولتاژ و جریان نامی، کاربرد دستگاه، سرعت و بار مورد نیاز، اطلاعات ترمز، جزئیات PLC یا شبکه، مقدار و کشور مقصد را ارسال کنید.

نتیجه گیری

بهترین تصمیم گیری درایو AC یا DC با دستگاه شروع می شود، نه با فناوری ترجیحی. برای نصب جدید، موتور، بار، سرعت، گشتاور، ترمز، کنترل، شبکه و محیط را قبل از مقایسه مدل ها تعریف کنید. برای یک سیستم DC موجود، ابتدا تصمیم بگیرید که پروژه واقعی تعمیر و نگهداری، جایگزینی یا مهاجرت است.

اگر سیستم DC قابل اعتماد و قابل پشتیبانی باقی بماند، حفظ آن ممکن است کم خطرترین انتخاب باشد. اگر خرابی ها و مشکلات چرخه عمر در حال افزایش باشد، یک موتور AC و مهاجرت VFD ممکن است مستحق بررسی مهندسی ساخت یافته باشد.

برای ارزیابی محصول یا قیمت‌گذاری، مدل درایو موجود، پلاک موتور، جزئیات برنامه، ولتاژ و جریان، نیازهای PLC یا شبکه، مقدار و کشور مقصد را برای SZCT Automation ارسال کنید. این اطلاعات به تیم فنی نقطه شروع قوی تری برای شناسایی گزینه های مناسب می دهد.
