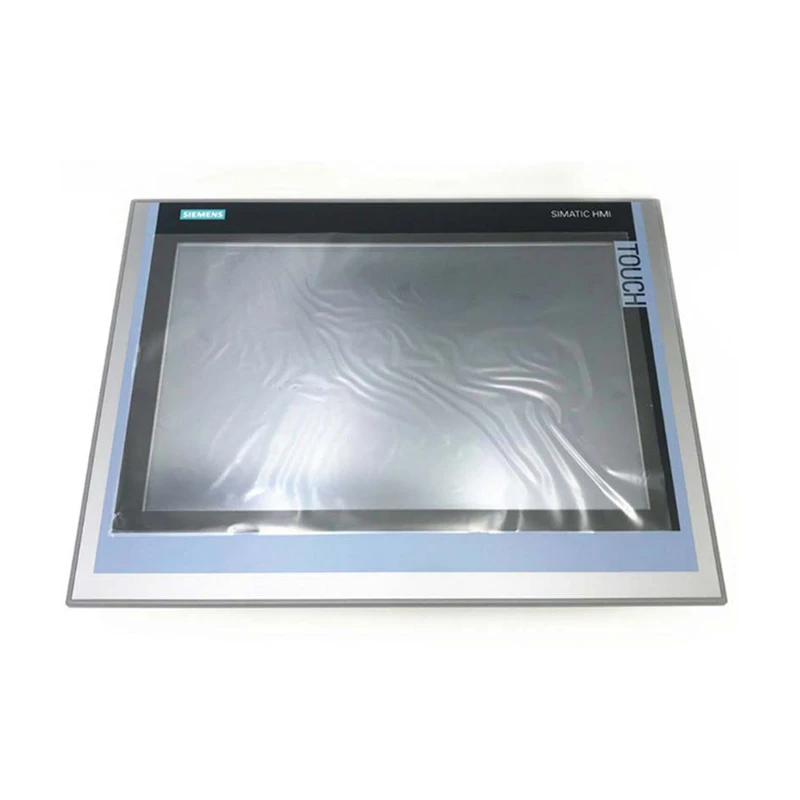

زیمنس 6AV2124-0QC02-0AX1

برند:زیمنس
مدل:6AV2124-0QC02-0AX1

وضعیت موجودی:کالاها در انبار موجود هستند.

ویژگی های محصول

زیمنس 6AV2124-0QC02-0AX1 ، که معمولاً به عنوان راحتی HMI TP1500 Simatic شناخته می شود ، HMI با کارایی بالا است که برای اتوماسیون صنعتی ساخته شده است. این اسباب بازی سخت دارای صفحه نمایش TFT 15.4 اینچی با 16 میلیون رنگ و وضوح 1280x800 پیکسل است که تصاویر روشنی را برای اپراتورها در زمینه های تولید ، دارویی و مناطق خطرناک مانند گیاهان شیمیایی فراهم می کند. رابط صفحه لمسی آن امکان کنترل فرآیند ساده را فراهم می کند ، و روشنایی LED حتی در کارخانه های کم نور ، دید خوبی را ارائه می دهد.

راحتی TP1500 ، با رابط های Profinet و MPI/Profibus DP ، با همبستگی با زیمنس Simatic S7 PLC و سایر سیستم های صنعتی ارتباط برقرار می کند و امکان تبادل داده در زمان واقعی را با سرعت حداکثر 1.5 مگابیت بر ثانیه فراهم می کند. همچنین دارای درگاه های USB 2.0 و یک شکاف کارت SD برای تهیه نسخه پشتیبان از داده های راحت ، به روزرسانی سیستم عامل و اتصال محیطی مانند اسکنرهای بارکد است. این پانل با عرضه 24 ولت DC اجرا می شود و فقط 41W مصرف می کند و آن را برای استفاده طولانی مدت از نظر انرژی کار می کند.

راحتی TP1500 با یک صفحه جلوی دارای رتبه IP65 ساخته شده است که می تواند در برابر گرد و غبار ، پاشش آب و مواد تمیز کننده شیمیایی و یک صفحه پشتی محافظت شده IP20 برای مصارف داخلی مقاومت کند. در دمای مختلف از 0 تا 45 درجه قابل اعتماد است و می تواند در برابر ارتعاشات رایج در محیط های تولید مقاومت کند. این ابزار همچنین استانداردهای سخت ایمنی مانند CE ، CULUS و ترخیص کالا از گمرک FM و همچنین دارای مجوز ATEX Zone 2 و IECEX را برآورده می کند.

مشخصات

نوع محصول	پانل لمسی صفحه نمایش 15 اینچی عرض
مجموعه محصولات	راحتی Simatic HMI TP1500
وضوح	800 پیکسل 1280
ولتاژ ورودی	24V DC (محدوده نوسان مجاز: 19.2-28.8 ولت DC)
وزن	تقریباً 4.7 کیلوگرم (از جمله براکت نصب)
دمای عملیاتی	0 درجه تا 50 درجه (نصب عمودی)
PLC سازگار	S7-1200/1500 ، SIMOTION و غیره
ابعاد تابلو	415 میلی متر (W) × 310 میلی متر (H) × 75 میلی متر (D)

موارد احتیاط

زیمنس 6AV2124-0QC02-0AX1 برای استفاده داخلی در نظر گرفته شده است ، که دارای یک صفحه جلوی دارای رتبه IP65 است که در برابر جت های گرد و غبار و آب محافظت می کند. با این حال ، از آنجا که پنل عقب دارای گواهینامه IP20 است ، باید در یک کابینت بسته شده قرار گیرد تا از تماس مستقیم با رطوبت یا آوار جلوگیری شود. برای حفظ خنک کننده مناسب ، دستگاه را به صورت عمودی یا افقی با زاویه شیب بیش از 35 درجه سوار کنید. برای جلوگیری از خطرات الکتریکی ، از منبع تغذیه 24 ولت DC با جداسازی الکتریکی ایمن (استانداردهای SELV/لگن) استفاده کرده و آن را به یک سیستم زمینی وصل کنید. برای جلوگیری از آسیب های مربوط به حرکت ، همیشه کابل ها را با استفاده از تسکین کرنش ایمن کنید.

زیمنس 6AV2124-0QC02-0AX1 به پیکربندی HSP نیاز به WINCC Comfort V14 SP1 یا بالاتر دارد. برای جلوگیری از مشکلات سازگاری ، اطمینان حاصل کنید که رایانه شخصی وی ویندوز 7/10 را اجرا می کند و آخرین به روزرسانی های HSP را نصب کرده است. این پانل از MODBUS RTU برای دستگاه های شخص ثالث پشتیبانی می کند ، اگرچه ارتباطات باید قبل از اجرای گسترده به طور کامل آزمایش شود. برای جلوگیری از از دست دادن داده ها ، به طور مرتب از پروژه های خود با نرم افزار ProSave نسخه پشتیبان تهیه کنید.

پانل را در دماهای مختلف از 0 درجه تا 50 درجه (یا 55 درجه با کاهش عملکرد) و رطوبت نسبی 90 ٪ برای جلوگیری از تراکم استفاده کنید. از قرار دادن آن در نزدیکی منابع حرارتی یا مناطقی با ارتعاشات زیاد خودداری کنید. تنوع در فضای باز (به عنوان مثال ، 6AV2124-0QC13-0AX0) را در نظر بگیرید. این پانل برای محیط های خطرناک منطقه 2 (گاز) و منطقه 22 (گرد و غبار) دارای مجوز ATEX است ، اما پنل عقب را از یک محیط بالقوه انفجاری دور نگه دارید.

پرسش

س: زیمنس 6AV2124-0QC02-0AX1 چیست؟

پاسخ: Siemens 6AV2124-0QC02-0AX1 یک صفحه راحتی 15.4 اینچی SIMATIC HMI TP1500 است که برای برنامه های اتوماسیون صنعتی طراحی شده است. این صفحه نمایش لمسی TFT با وضوح بالا (1280 800 پیکسل) ، اتصال Profinet و Profibus DP و 24 مگابایت حافظه پیکربندی است. این دستگاه ناهموار از حفاظت جلوی IP65 پشتیبانی می کند و در دمای 0 تا 50 درجه (تا 55 درجه با محدودیت) کار می کند و آن را برای محیط های سخت صنعتی مناسب می کند.

س: آیا زیمنس 6AV2124-0QC02-0AX1 با سایر PLC های زیمنس سازگار است؟

پاسخ: بله ، این پانل HMI کاملاً با SIMATIC S7-1200 ، S7-1500 و PLC های قدیمی تر S7-300/400 از طریق Profinet یا Profibus DP سازگار است. همچنین از قابلیت های چند اتصال پشتیبانی می کند و امکان برقراری ارتباط همزمان با حداکثر 8 PLC را فراهم می کند. برای سازگاری نرم افزار ، برای پیکربندی پروژه ها از TIA Portal V14 SP1 یا بالاتر استفاده کنید. اطمینان حاصل کنید که HSP (بسته پشتیبانی سخت افزار) برای ادغام یکپارچه نصب شده است.

س: آیا می توانم سیستم عامل زیمنس 6AV2124-0QC02-0AX1 را کاهش دهم؟

پاسخ: کاهش سیستم عامل توصیه نمی شود مگر اینکه برای سازگاری لازم باشد. سیستم عامل با نسخه بالا (به عنوان مثال ، V18) می تواند پروژه های ایجاد شده با نسخه های پایین تر را اجرا کند (به عنوان مثال ، V14). در صورت نیاز به کاهش اجباری ، از TIA Portal استفاده کنید تا HMI را با نسخه Firmware Target تنظیم کنید و پروژه را بارگیری کنید. اطمینان حاصل کنید که فایل HSP برای سیستم عامل قدیمی تر نصب شده است.
