سازماندهی حافظه PLC زیمنس چیست؟

به عنوان یک تامین کننده اختصاصی PLC زیمنس، من این امتیاز را داشتم که عمیقاً در دنیای کنترلرهای منطقی قابل برنامه ریزی زیمنس (PLC) جستجو کنم و سازماندهی حافظه پیچیده آنها را درک کنم. در این وبلاگ، هدف من این است که مفهوم پیچیده سازماندهی حافظه را در PLC های زیمنس به گونه ای تجزیه و تحلیل کنم که برای پیشکسوتان و تازه واردان صنعت قابل دسترسی و آموزنده باشد.

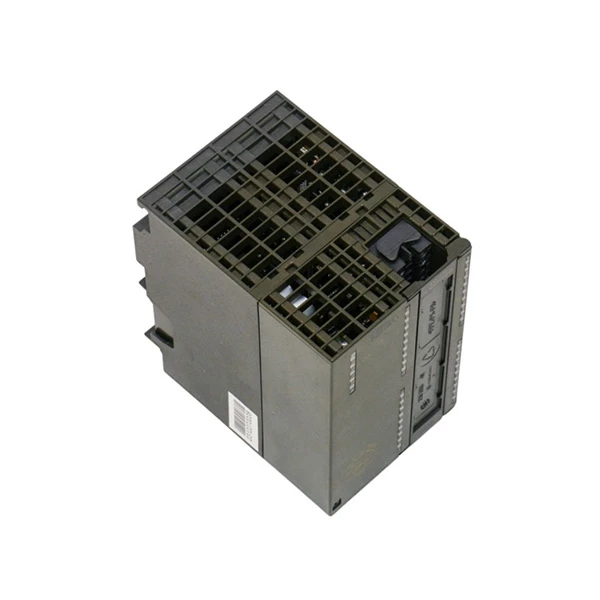

Siemens 6ES7326-2BF01-0AB0 Siemens 6ES7326 2BF01 0AB0 Module

آشنایی با مبانی حافظه PLC

قبل از اینکه به جزئیات سازماندهی حافظه PLC زیمنس بپردازیم، درک نقش اساسی حافظه در یک PLC ضروری است. PLC اساسا یک کامپیوتر دیجیتالی است که برای کاربردهای کنترل صنعتی طراحی شده است. درست مانند هر رایانه ای، برای ذخیره برنامه ها، داده ها و نتایج میانی به حافظه نیاز دارد. حافظه در یک PLC را می توان به چند نوع تقسیم کرد که هر کدام هدف منحصر به فردی را انجام می دهند.

انواع حافظه در PLC های زیمنس

1. حافظه برنامه

حافظه برنامه جایی است که برنامه های کنترلی نوشته شده توسط کاربر ذخیره می شوند. این برنامه‌ها معمولاً به زبان‌های برنامه‌نویسی مانند Ladder Logic، Structured Text، Function Block Diagram و غیره نوشته می‌شوند. در PLC‌های زیمنس، حافظه برنامه غیرفرار است، به این معنی که برنامه ذخیره می‌شود حتی در صورت قطع برق. این برای حفظ عملکرد مداوم فرآیندهای صنعتی بسیار مهم است. به عنوان مثال، در یک خط تولید، برنامه ای که توالی عملیات بازوی ربات را کنترل می کند، باید در طول چرخه های قدرت حفظ شود. اندازه حافظه برنامه بسته به مدل PLC زیمنس می تواند متفاوت باشد، از چند کیلوبایت در PLC های کوچک تا چندین مگابایت در PLC های بزرگتر و پیچیده تر.

2. حافظه داده

حافظه داده برای ذخیره داده هایی استفاده می شود که یا در حین کار PLC تولید می شوند یا برای اجرای برنامه کنترل مورد نیاز هستند. این می تواند شامل مقادیر ورودی و خروجی، مقادیر تایمر و شمارنده، نقاط تنظیم و سایر متغیرها باشد. حافظه داده را می توان به بخش های مختلفی تقسیم کرد:

جدول تصویر ورودی (I): این قسمت وضعیت های فعلی تمام دستگاه های ورودی متصل به PLC مانند سنسورها، سوئیچ ها و غیره را ذخیره می کند. PLC به صورت دوره ای وضعیت این دستگاه های ورودی را می خواند و جدول تصویر ورودی را به روز می کند. به عنوان مثال، اگر یک حسگر مجاورت وجود یک شی را در یک تسمه نقاله تشخیص دهد، بیت مربوطه در جدول تصویر ورودی روی 1 تنظیم می شود.
جدول تصویر خروجی (Q): جدول تصویر خروجی مقادیری را که قرار است به دستگاه های خروجی ارسال شود مانند رله ها، شیر برقی ها و موتورها ذخیره می کند. PLC دستگاه های خروجی را بر اساس مقادیر موجود در جدول تصویر خروجی به روز می کند. به عنوان مثال، اگر برنامه کنترل تشخیص دهد که یک موتور باید روشن شود، بیت مربوطه در جدول تصویر خروجی تنظیم می شود و PLC سیگنال مناسب را به موتور ارسال می کند.
بیت حافظه (M): این ناحیه برای ذخیره سازی عمومی و نتایج میانی در برنامه کنترل استفاده می شود. برنامه نویسان می توانند از بیت های حافظه برای ذخیره پرچم ها، اطلاعات وضعیت یا اجرای عملیات منطقی استفاده کنند. به عنوان مثال، یک بیت حافظه می تواند به عنوان یک پرچم برای نشان دادن اینکه آیا یک فرآیند خاص تکمیل شده است یا خیر استفاده شود.
بلوک های داده (DB): بلوک های داده برای ذخیره مقادیر بیشتری از داده های ساخت یافته استفاده می شوند. آنها می توانند برای ذخیره پارامترهای پیکربندی، داده های تولید یا اطلاعات تاریخی استفاده شوند. بلوک‌های داده می‌توانند سراسری (قابل دسترسی از هر نقطه در برنامه) یا نمونه - خاص (مرتبط با یک بلوک تابع خاص) باشند. به عنوان مثال، در یک سیستم کنترل دما، یک بلوک داده می تواند برای ذخیره دمای نقطه تنظیم، دمای اندازه گیری فعلی و پارامترهای کنترل PID استفاده شود.

3. حافظه سیستم

حافظه سیستم توسط سیستم عامل PLC برای مدیریت عملکردهای داخلی آن مانند زمان بندی وظایف، ارتباطات و رسیدگی به خطا استفاده می شود. این حافظه مستقیماً در دسترس برنامه نویس کاربر نیست، اما عملکرد مناسب آن برای عملکرد کلی PLC ضروری است.

آدرس دهی حافظه در PLC های زیمنس

PLC های زیمنس از یک طرح آدرس دهی خاص برای دسترسی به مناطق مختلف حافظه استفاده می کنند. طرح آدرس دهی بر اساس مفهوم بایت و بیت است. هر بایت از 8 بیت تشکیل شده است و هر بیت می تواند مقدار 0 یا 1 داشته باشد.

آدرس دهی بیت: در آدرس دهی بیت، بیت های مجزا در یک بایت حافظه آدرس دهی می شوند. به عنوان مثال، در جدول تصویر ورودی، یک آدرس بیت ممکن است شبیه I0.0 باشد، جایی که من جدول تصویر ورودی را نشان می‌دهم، 0 عدد بایت و 0 عدد بیت درون آن بایت است. آدرس دهی بیتی معمولاً برای کنترل ورودی ها و خروجی های مجزا مانند یک سوئیچ یا یک تماس رله استفاده می شود.
آدرس دهی بایت: آدرس دهی بایت برای دسترسی به کل بایت حافظه استفاده می شود. به عنوان مثال، یک آدرس بایت در بلوک داده ممکن است DB1.DBW0 باشد، که در آن DB1 نشان دهنده بلوک داده شماره 1 است، DBW مخفف کلمه بلوک داده است (یک کلمه 2 بایت است)، و 0 شماره کلمه در بلوک داده است. آدرس دهی بایت برای ذخیره و بازیابی مقادیر داده های بزرگتر مانند اعداد صحیح یا اعداد ممیز شناور مفید است.

اهمیت سازماندهی مناسب حافظه

سازماندهی مناسب حافظه برای عملکرد کارآمد PLC های زیمنس بسیار مهم است. چیدمان حافظه به خوبی سازماندهی شده می تواند منجر به اجرای سریعتر برنامه، کاهش مصرف حافظه و اشکال زدایی آسان تر شود. به عنوان مثال، برنامه نویسان با برنامه ریزی دقیق برای استفاده از بلوک های داده و بیت های حافظه، می توانند میزان حافظه مورد نیاز برای ذخیره داده ها را به حداقل برسانند و خوانایی برنامه کنترل را بهبود بخشند.

واقعی - جهانی برنامه ها و مثال ها

بیایید یک نمونه واقعی از یک کارخانه بطری را در نظر بگیریم. PLC زیمنس در این کارخانه وظیفه کنترل فرآیند پر کردن، دربندی و برچسب گذاری را بر عهده دارد. جدول تصویر ورودی حالت های حسگرهایی را ذخیره می کند که وجود بطری ها را روی تسمه نقاله، سطح مایع در مخزن پرکننده و غیره را تشخیص می دهند. جدول تصویر خروجی شیرهای برای پر کردن، موتورها برای دربندی و ماشین های برچسب زدن را کنترل می کند.

حافظه برنامه، برنامه کنترلی را که این عملیات را ترتیب می دهد، ذخیره می کند. به عنوان مثال، هنگامی که یک سنسور یک بطری را در ایستگاه پر کردن تشخیص می‌دهد، برنامه ورودی را می‌خواند، سطح مایع در مخزن را بررسی می‌کند و در صورت کافی بودن سطح، خروجی مناسب را برای باز کردن دریچه پر کردن برای مدت زمان مشخص تنظیم می‌کند. بلوک های داده برای ذخیره داده های تولید مانند تعداد بطری های پر شده، مقدار مایع مصرفی و نرخ تولید استفاده می شود.

توصیه های محصول

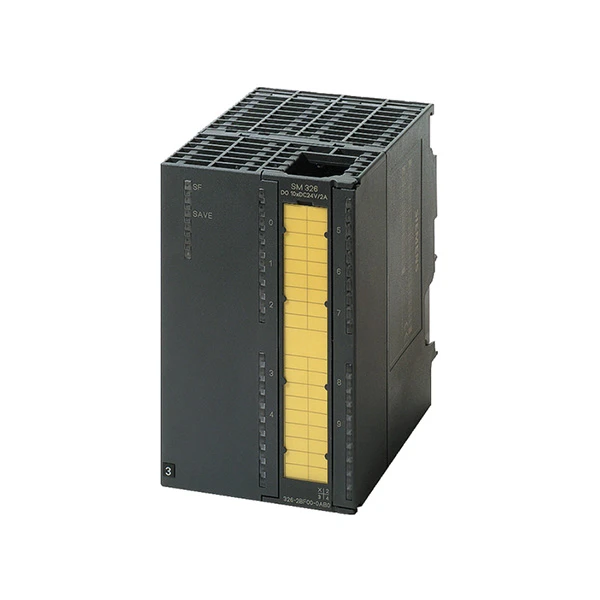

در تجربه من به عنوان یک تامین کننده PLC زیمنس، من اغلب محصولات خاصی را بر اساس نیازهای حافظه برنامه های مختلف توصیه می کنم. به عنوان مثال،زیمنس 6ES7326 - 2BF01 - 0AB0یک ماژول خروجی دیجیتال با کارایی بالا است که کنترل خروجی قابل اعتماد و سریع را ارائه می دهد. می توان آن را به راحتی در یک سیستم PLC زیمنس ادغام کرد و برای کاربردهایی که کنترل دقیق دستگاه های خروجی مورد نیاز است مناسب است.

یکی دیگر از محصولاتی که من به شدت توصیه می کنم این استزیمنس 6EP1334 - 2BA20 SITOP PSU100S. این واحد منبع تغذیه برق پایدار و قابل اعتماد را برای PLC و سایر دستگاه های متصل فراهم می کند. دارای سطح بالایی از کارایی و ویژگی های حفاظتی داخلی است که عملکرد ایمن و مداوم سیستم را تضمین می کند.

برای اهداف ارتباطی،6GK5005 - 0BA00 - 1AB2 زیمنسیک انتخاب عالی است ارتباط یکپارچه بین PLC و سایر دستگاه های موجود در شبکه صنعتی مانند HMI ها، اسکنرها و سایر PLC ها را امکان پذیر می کند.

نتیجه گیری و فراخوان برای اقدام

درک سازماندهی حافظه PLC های زیمنس برای هر کسی که در اتوماسیون صنعتی فعالیت دارد ضروری است. چه یک برنامه نویس، یک مهندس یا یک اپراتور کارخانه باشید، داشتن درک خوب از نحوه عملکرد حافظه می تواند به شما در طراحی سیستم های کنترلی کارآمدتر و عیب یابی موثرتر کمک کند.
