Hoe om Schneider VFD korrek te installeer?

Haai daar! As 'n verskaffer van Schneider -veranderlike frekwensies (VFD's), het ek eerstehands gesien hoe belangrik dit is om hierdie toestelle korrek te installeer. 'N Behoorlike installasie verseker nie net die gladde werking van u toerusting nie, maar brei ook die lewensduur van die VFD uit. In hierdie blogpos sal ek u deur die stappe lei om 'n Schneider VFD korrek te installeer.

Stap 1: Voorbereiding

Voordat u met die installasieproses begin, moet u al die nodige gereedskap en materiale versamel. Hier is 'n lys van wat u nodig het:

• 'N Geskikte bevestigingsoppervlak: maak seker dat die oppervlak plat, stewig is en die gewig van die VFD kan ondersteun.
• Skroewedraaiers: U benodig beide Flathead- en Phillips -kopskroewedraaiers vir verskillende take.
• Draadstropers: Dit is noodsaaklik vir die voorbereiding van die drade vir verbinding.
• Elektriese band: gebruik dit om die draadverbindings te isoleer en kortsluitings te voorkom.
• 'N Multimeter: Hierdie instrument sal u help om die spanning en kontinuïteit van die elektriese stroombane na te gaan.

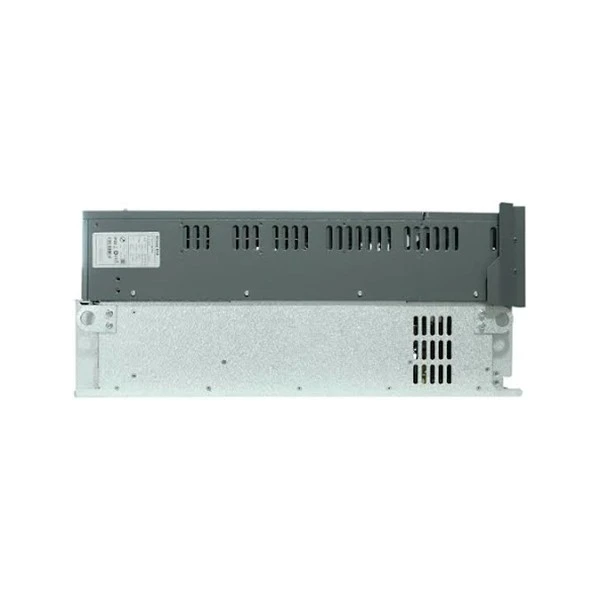

• Die Schneider VFD: jy het byvoorbeeld 'nATV310HU22N4E Schneider Electric,Schneider ATV610D22N4, ofSchneider ATV320U40N4B Veranderlike snelheidaandrywing. Maak seker dat u die regte model vir u aansoek het.

Stap 2: Monteer die VFD

Die eerste fisiese stap is om die VFD op die gekose oppervlak te monteer. Volg hierdie stappe:

1. Soek die bevestigingsgate agter op die VFD. Hierdie gate is gewoonlik duidelik gemerk.
2. Rig die VFD met die monteeroppervlak in en merk die posisies van die gate op die oppervlak.
3. Boor gate in die gemerkte posisies op die monteeroppervlak. Maak seker dat die gate die regte grootte is vir die skroewe wat u gaan gebruik.
4. Steek die skroewe in die gate op die VFD en dan in die gate op die monteeroppervlak. Draai die skroewe veilig vas, maar moenie dit te veel trek nie, want dit kan die VFD beskadig.

Stap 3: Elektriese verbindings

Nou kom die deurslaggewende deel - wat die elektriese verbindings maak. Hierdie stap verg deeglike aandag aan detail om elektriese gevare te vermy.

1. Kraginvoer: Identifiseer eerstens die kraginvoerterminale op die VFD. Dit word gewoonlik gemerk as L1, L2 en L3 vir drie -fase -krag of L1 en L2 vir enkelfase -krag. Voordat u enige verbindings maak, moet u seker maak dat die kragtoevoer afgeskakel is. Gebruik u draadstropers om die isolasie van die kragbriewe te verwyder, en koppel dit dan aan die ooreenstemmende terminale op die VFD. Bevestig die verbindings met terminale skroewe en bedek dit met elektriese band.
2. Motoruitset: Verbind dan die motor aan die VFD. Soek die motoruitsetterminale op die VFD, wat tipies gemerk is as U, V en W. Stroop die isolasie van die motordrade en koppel dit aan die toepaslike terminale. Gebruik terminale skroewe weer om die verbindings vas te maak en isoleer dit met elektriese band.
3. Beheer bedrading: Die VFD benodig ook beheerbedrading vir funksies soos Start/Stop, Speed ​​Control, ens. Identifiseer die kontrole -terminale op die VFD. Miskien moet u drade vanaf 'n kontrolepaneel of 'n afstandbeheerapparaat koppel. Volg die bedradingsdiagram wat in die VFD se gebruikershandleiding voorsien word. Dit sal verseker dat die beheerseine korrek oorgedra word.

Stap 4: Aarding

Behoorlike aarding is noodsaaklik vir die veiligheid en behoorlike werking van die VFD. Soek die aardterminal op die VFD, wat gewoonlik met die grondsimbool gemerk is ('n horisontale lyn met drie afwaartse lyne). Verbind 'n aardingdraad van die VFD se aardterminal aan 'n betroubare grondbron, soos 'n aardstaaf of 'n gebou se aardstelsel. Maak seker dat die verbinding styf en veilig is.

Stap 5: konfigurasie

Nadat die fisiese installasie en elektriese verbindings voltooi is, is dit tyd om die VFD op te stel.

1. Skakel die VFD aan: Sodra u dubbel gekontroleer het, het die kragbron aangeskakel. Die VFD moet sy opstartskerm vertoon.
2. Navigeer in die menu: gebruik die sleutelbord of kontrolepaneel op die VFD om deur die menu te navigeer. U moet parameters instel soos die motor se nominale krag, spanning, stroom en spoed. Raadpleeg die naamplaat van die motor vir hierdie waardes.
3. Stel beheermodusse in: u kan verskillende beheermodusse kies, afhangende van u toepassing, soos V/F -beheer of vektorbeheer. Kies die toepaslike modus volgens u vereistes.
4. Toets die konfigurasie: voer 'n toetslopie uit nadat u al die nodige parameters opgestel het. Begin die motor met 'n lae snelheid en verhoog dit geleidelik. Let op die werking van die motor en maak seker dat daar geen abnormale geluide of vibrasies is nie. As u probleme ondervind, verwys na die VFD se probleemoplossingsgids.

Stap 6: Veiligheidskontroles

Voordat u die installasie -werf verlaat, voer 'n finale veiligheidstoets uit.

1. Kontroleer of dit los verbindings is: gaan weer oor al die elektriese verbindings om seker te maak dat hulle styf is. Los verbindings kan oorverhitting en elektriese mislukkings veroorsaak.
2. Inspekteer die bedrading: soek enige tekens van beskadigde bedrading of blootgestelde geleiers. As u dit vind, herstel of vervang die bedrading onmiddellik.
3. Verifieer die aarding: Kontroleer die aardverbinding om te verseker dat dit steeds veilig is. 'N Swak grondverbinding kan lei tot elektriese skokgevare.

Stap 7: Dokumentasie

Hou 'n rekord van die installasieproses. Dit bevat besonderhede soos die datum van installasie, die model van die VFD, die instellings wat u gekonfigureer het, en enige toetsresultate. Hierdie dokumentasie sal nuttig wees vir toekomstige onderhoud en probleemoplossing.

Wenke en truuks

• Volg altyd die instruksies van die vervaardiger: die gebruikershandleiding wat saam met die Schneider VFD gepaard gaan, is u beste bron. Dit bevat gedetailleerde inligting oor installasie, konfigurasie en veiligheidsmaatreëls.
• Gebruik die regte gereedskap: die gebruik van die regte gereedskap sal die installasieproses makliker en veiliger maak. Maak seker dat u gereedskap in 'n goeie toestand is.
• Kry hulp indien nodig: as u nie vertroue het oor enige deel van die installasieproses nie, moet u nie huiwer om hulp by 'n professionele elektrisiën te soek of ons tegniese ondersteuningspan te kontak nie.

Konklusie

Die installering van 'n Schneider VFD korrek is 'n proses wat noukeurig beplanning, aandag aan detail en die nakoming van veiligheidsprosedures verg. Deur die stappe wat in hierdie blogpos uiteengesit is, te volg, kan u 'n suksesvolle installasie verseker en die voordele van 'n betroubare en doeltreffende VFD -stelsel geniet.

As u belangstel om 'n Schneider VFD te koop of meer inligting oor installasie en konfigurasie benodig, kom u gerus uit na ons. Ons is hier om u te help om die regte oplossing vir u aansoek te vind en 'n gladde installasieproses te verseker.

Verwysings

• Schneider Electric VFD Gebruikershandleidings
• Elektriese installasiestandaarde en riglyne
