بهعنوان تامینکننده ABB HMI، اغلب از مشتریان درباره فعال کردن عملکرد چند لمسی در ABB HMI سؤالاتی دریافت میکنم. فناوری چند لمسی به طور فزاینده ای در کاربردهای صنعتی محبوب شده است و تعامل کاربر را بهبود می بخشد و راندمان عملیاتی را بهبود می بخشد. در این پست وبلاگ، من اطلاعاتی را در مورد نحوه فعال کردن چند لمسی در ABB HMI به اشتراک میگذارم که نیازمندیهای سختافزاری لازم، تنظیمات نرمافزار و نکات عیبیابی را پوشش میدهد.
الزامات سخت افزاری

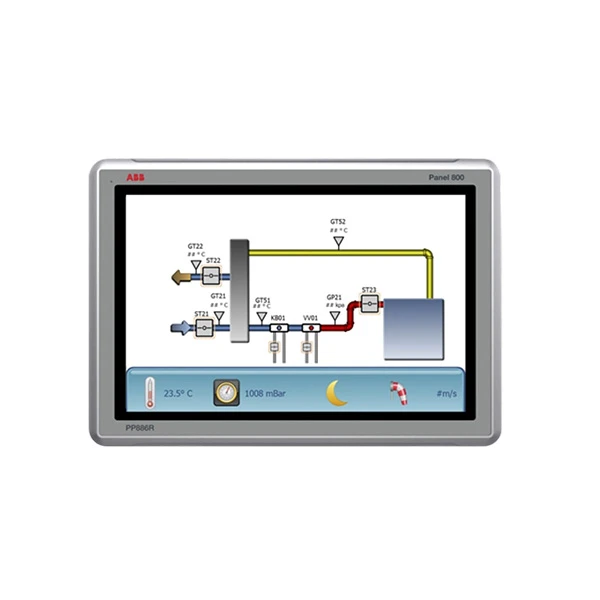

قبل از فعال کردن چند لمسی در ABB HMI، ضروری است که مطمئن شوید که سخت افزار از این ویژگی پشتیبانی می کند. ABB طیف وسیعی از HMI ها را با قابلیت های چند لمسی ارائه می دهد، از جملهABB - CP630 1SAP530100R0001،ABB - PP886 3BSE092980R1، وABB PP881. این HMI ها مجهز به صفحه نمایش لمسی هستند که می توانند چندین نقطه لمسی را به طور همزمان شناسایی کنند و به کاربران اجازه می دهند حرکاتی مانند نزدیک کردن به زوم، کشیدن انگشت و چرخش را انجام دهند.
هنگام انتخاب ABB HMI برای کاربردهای چند لمسی، عوامل زیر را در نظر بگیرید:
- فناوری صفحه نمایش لمسی: HMI های ABB از فناوری های مختلف صفحه نمایش لمسی مانند مقاومتی، خازنی و مادون قرمز استفاده می کنند. صفحات لمسی خازنی به دلیل حساسیت، دقت و دوام بالایی که دارند، رایج ترین انتخاب برای کاربردهای چند لمسی هستند.
- اندازه و وضوح صفحه نمایش: اندازه صفحه نمایش و وضوح HMI می تواند بر تجربه کاربر تأثیر بگذارد. صفحه نمایش های بزرگتر با وضوح بالاتر فضای بیشتری را برای نمایش اطلاعات و انجام حرکات چند لمسی فراهم می کند.
- سیستم عامل: مطمئن شوید که سیستم عامل HMI از عملکرد چند لمسی پشتیبانی می کند. HMI های ABB معمولاً روی سیستم عامل های Windows Embedded Compact یا Linux اجرا می شوند که دارای پشتیبانی داخلی برای ورودی چند لمسی هستند.
پیکربندی نرم افزار
پس از انتخاب یک ABB HMI با قابلیت چند لمسی، مرحله بعدی پیکربندی نرم افزار برای فعال کردن این ویژگی است. فرآیند پیکربندی نرم افزار ممکن است بسته به مدل HMI و سیستم عاملی که روی آن اجرا می شود متفاوت باشد. در اینجا مراحل کلی برای فعال کردن چند لمسی در ABB HMI آمده است:
1. آخرین سیستم عامل را نصب کنید
قبل از پیکربندی تنظیمات چند لمسی، مطمئن شوید که HMI آخرین سیستم عامل را نصب کرده است. بهروزرسانیهای میانافزار اغلب شامل رفع اشکال، بهبود عملکرد و ویژگیهای جدید از جمله پشتیبانی از عملکرد چند لمسی است. می توانید جدیدترین سیستم عامل را از وب سایت رسمی ABB دانلود کنید و دستورالعمل های ارائه شده را برای نصب آن بر روی HMI دنبال کنید.
2. درایور صفحه لمسی را پیکربندی کنید
درایور صفحه لمسی مسئول ترجمه ورودی لمسی از صفحه به سیگنال های دیجیتالی است که HMI می تواند آن را درک کند. برای فعال کردن عملکرد چند لمسی، باید درایور صفحه لمسی را برای پشتیبانی از چندین نقطه لمسی پیکربندی کنید. این کار را معمولاً می توان از طریق کنترل پنل HMI یا نرم افزار درایور صفحه لمسی انجام داد.
- Windows Embedded Compact: اگر HMI روی Windows Embedded Compact اجرا می شود، می توانید درایور صفحه لمسی را از طریق کنترل پنل پیکربندی کنید. به تنظیمات "Touch" یا "Input" بروید و گزینه فعال کردن پشتیبانی چند لمسی را انتخاب کنید. همچنین ممکن است لازم باشد صفحه لمسی را کالیبره کنید تا از ورودی لمسی دقیق اطمینان حاصل کنید.
- لینوکس: برای HMI هایی که روی لینوکس اجرا می شوند، پیکربندی درایور صفحه لمسی ممکن است شامل ویرایش درخت دستگاه یا پیکربندی هسته باشد. برای دستورالعملهای خاص در مورد نحوه پیکربندی درایور صفحه لمسی برای پشتیبانی چند لمسی، با اسناد ABB یا انجمنهای لینوکس مشورت کنید.
3. نرم افزار HMI را پیکربندی کنید
علاوه بر پیکربندی درایور صفحه لمسی، ممکن است لازم باشد نرم افزار HMI را نیز برای پشتیبانی از حرکات چند لمسی پیکربندی کنید. این را می توان از طریق محیط توسعه HMI، مانند ABB's Panel Builder 800 یا Pro-face's GP - Pro EX انجام داد.
- اقدامات حرکتی را تعریف کنید: در نرم افزار HMI می توانید اقداماتی را که باید هنگام تشخیص یک حرکت چند لمسی خاص انجام شود را تعریف کنید. به عنوان مثال، میتوانید یک حرکت کوچکنمایی برای بزرگنمایی یا کوچکنمایی یک نمایشگر گرافیکی، یا یک حرکت تند کشیدن برای پیمایش بین صفحههای مختلف را پیکربندی کنید.
- تست و رفع اشکال: پس از پیکربندی حرکات چند لمسی، HMI را آزمایش کنید تا مطمئن شوید که حرکات مطابق انتظار کار می کنند. ممکن است لازم باشد برای بهینهسازی تجربه کاربر، تنظیماتی را در حساسیت اشاره یا تنظیمات عمل انجام دهید.
نکات عیب یابی
اگر هنگام فعال کردن چند لمسی در ABB HMI با مشکلی مواجه شدید، در اینجا چند نکته عیبیابی وجود دارد که به شما در حل مشکل کمک میکند:
1. اتصالات سخت افزاری را بررسی کنید
مطمئن شوید که صفحه لمسی به درستی به HMI متصل است. اتصالات شل یا آسیب دیده می تواند باعث مشکلات ورودی لمسی شود، از جمله تشخیص نادرست لمس یا عدم پاسخ به لمس. کابل ها و کانکتورها را از نظر هرگونه نشانه ای از آسیب یا شل بودن بررسی کنید و مطمئن شوید که به طور ایمن به برق وصل شده اند.
2. صفحه لمسی را کالیبره کنید
اگر ورودی لمسی نادرست است یا حرکات چند لمسی به درستی کار نمی کنند، ممکن است لازم باشد صفحه لمسی را کالیبره کنید. کالیبراسیون کمک می کند تا اطمینان حاصل شود که صفحه لمسی موقعیت نقاط لمسی را به دقت تشخیص می دهد. معمولاً می توانید صفحه لمسی را از طریق کنترل پنل HMI یا نرم افزار درایور صفحه لمسی کالیبره کنید.
3. تضادهای نرم افزاری را بررسی کنید
گاهی اوقات، تداخل نرم افزار می تواند باعث مشکلاتی در عملکرد چند لمسی شود. اطمینان حاصل کنید که هیچ برنامه یا درایور دیگری روی HMI اجرا نمی شود که ممکن است با درایور صفحه لمسی یا تنظیمات چند لمسی تداخل داشته باشد. میتوانید برنامههای غیرضروری را ببندید و HMI را مجدداً راهاندازی کنید تا ببینید آیا مشکل حل شده است.
4. سیستم عامل و درایورها را به روز کنید
اگر مشکل همچنان ادامه داشت، بررسی کنید که آیا بهروزرسانیهای میانافزار یا درایور برای HMI موجود است یا خیر. بهروزرسانی میانافزار و درایورها اغلب میتواند باگها و مشکلات سازگاری را که ممکن است باعث مشکلات چند لمسی شود، برطرف کند. آخرین سیستم عامل و درایورها را از وب سایت رسمی ABB دانلود و نصب کنید و دستورالعمل های ارائه شده برای به روز رسانی HMI را دنبال کنید.
نتیجه گیری
فعال کردن چند لمسی در ABB HMI می تواند تجربه کاربر را به طور قابل توجهی افزایش دهد و کارایی عملیاتی برنامه های صنعتی را بهبود بخشد. با انتخاب یک ABB HMI با قابلیت های چند لمسی، پیکربندی صحیح نرم افزار و عیب یابی هر گونه مشکلی که ممکن است پیش بیاید، می توانید اطمینان حاصل کنید که HMI عملکرد چند لمسی قابل اعتماد و بصری را ارائه می دهد.
اگر علاقه مند به خرید ABB HMI با قابلیت های چند لمسی هستید یا به کمک بیشتری در مورد فرآیند پیکربندی نیاز دارید، لطفاً با ما تماس بگیرید. تیم کارشناسان ما آماده است تا به شما کمک کند تا HMI مناسب برای برنامه خود را انتخاب کنید و پشتیبانی لازم را برای استفاده حداکثری از سرمایه گذاری خود به شما ارائه دهند.
مراجع
- اسناد رسمی ABB برای محصولات HMI
- انجمن های پشتیبانی فنی ABB
- انجمن های لینوکس برای پیکربندی درایور صفحه لمسی
