به عنوان یک تامین کننده قابل اعتماد Omron PLC، اغلب در مورد فرآیند اتصال یک استپر موتور به Omron PLC سؤال می شود. این یک موضوع حیاتی برای علاقه مندان به اتوماسیون صنعتی و متخصصان است که با هدف دستیابی به کنترل دقیق بر روی حرکات مکانیکی انجام می شود. در این وبلاگ، من شما را گام به گام در این فرآیند راهنمایی می کنم و ملاحظات کلیدی و بهترین شیوه ها را برجسته می کنم.
درک اصول
قبل از غواصی در فرآیند اتصال، درک اجزای اساسی درگیر ضروری است. استپر موتور وسیله ای الکترومکانیکی است که پالس های الکتریکی را به حرکات مکانیکی گسسته تبدیل می کند. از طرف دیگر، PLC های Omron، کنترل کننده های منطقی قابل برنامه ریزی هستند که برای خودکارسازی فرآیندهای صنعتی، از جمله کنترل موتورهای پله ای طراحی شده اند.
انتخاب Omron PLC مناسب
Omron طیف گسترده ای از PLC ها را ارائه می دهد که هر کدام دارای ویژگی ها و قابلیت های متفاوتی هستند. انتخاب PLC به نیازهای خاص برنامه شما، مانند تعداد نقاط ورودی/خروجی، سرعت پردازش و پروتکل های ارتباطی بستگی دارد.

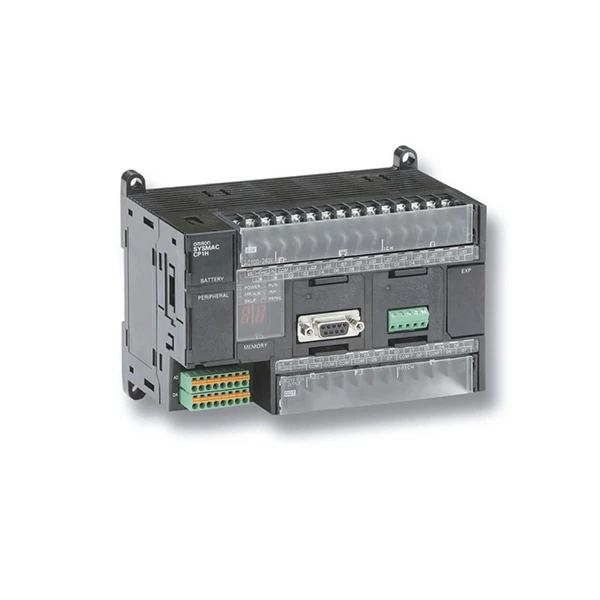

- Omron CP1H - EX40DT - D: این یک PLC فشرده مناسب برای کاربردهای کوچک تا متوسط است. این یک خروجی پالس با سرعت بالا ارائه می دهد که برای کنترل موتورهای پله ای ایده آل است. می توانید جزئیات بیشتری در مورد آن بیابیداینجا.
- Omron CP1E - N60SDR - A: با تعداد بیشتری از نقاط ورودی/خروجی و قدرت پردازش افزایش یافته، می‌تواند وظایف پیچیده‌تر اتوماسیون را انجام دهد. مشخصات آن را بررسی کنیداینجا.
- Omron R88D - 1SN01H - ECT: این یک سروو درایور است اما دارای ویژگی هایی است که در برخی موارد می توان از آن در برنامه های کنترل موتور پله ای استفاده کرد. بیشتر بدانیداینجا.
- Omron CP2E - N14DR - A: گزینه ای مقرون به صرفه برای کارهای ساده اتوماسیون. این می تواند انتخاب خوبی برای تنظیمات اولیه کنترل موتور پله ای باشد. اطلاعات بیشتر را بیابیداینجا.
- Omron CJ1W - PD025: این یک واحد موقعیت یابی است که می تواند همراه با Omron PLC برای دستیابی به کنترل با دقت بالا موتورهای پله ای استفاده شود. در مورد آن بخوانیداینجا.
فرآیند اتصال گام به گام
مرحله 1: منبع تغذیه
ابتدا مطمئن شوید که هم PLC Omron و هم درایور استپر موتور دارای منبع تغذیه پایدار هستند. توان مورد نیاز برای PLC و درایور ممکن است متفاوت باشد، بنابراین برای رتبه بندی صحیح ولتاژ و جریان به برگه های داده مربوطه مراجعه کنید. کابل های برق را به پایانه های مناسب روی PLC و درایور وصل کنید و مطمئن شوید که قطبیت صحیح را رعایت می کنید.
مرحله 2: سیم کشی سیگنال های ورودی/خروجی
مرحله بعدی سیم کشی سیگنال های ورودی و خروجی بین PLC و درایور استپر موتور است.
- خروجی پالس: PLC سیگنال های پالسی را برای کنترل سرعت و موقعیت استپر موتور تولید می کند. ترمینال خروجی پالس PLC را به ترمینال ورودی پالس درایور استپر موتور وصل کنید.
- سیگنال جهت: سیگنال جهت، جهت چرخش استپر موتور را تعیین می کند. ترمینال خروجی جهت PLC را به ترمینال ورودی جهت درایور وصل کنید.
- سیگنال را فعال کنید: سیگنال فعال برای فعال یا غیرفعال کردن استپر موتور استفاده می شود. ترمینال خروجی فعال کردن PLC را به ترمینال ورودی فعال درایور وصل کنید.
مرحله 3: زمین
اتصال زمین مناسب برای جلوگیری از تداخل الکتریکی و اطمینان از عملکرد قابل اعتماد سیستم بسیار مهم است. پایانه های زمین PLC، درایور استپر موتور و استپر موتور را به یک نقطه زمین مشترک وصل کنید.
مرحله 4: راه اندازی ارتباط
اگر برنامه شما نیاز به ارتباط بین PLC و سایر دستگاه‌ها، مانند رابط انسان و ماشین (HMI) یا یک سیستم کنترل سطح بالاتر دارد، باید تنظیمات ارتباطی را روی PLC پیکربندی کنید. PLC های Omron از پروتکل های ارتباطی مختلفی مانند اترنت، Modbus و Profibus پشتیبانی می کنند. برای مراحل پیکربندی خاص به دفترچه راهنمای کاربر PLC مراجعه کنید.
برنامه نویسی Omron PLC برای کنترل موتور پله ای
پس از اتمام اتصال سخت افزاری، باید Omron PLC را برای کنترل استپر موتور برنامه ریزی کنید. مراحل زیر مراحل اصلی برنامه نویسی را تشریح می کند:
مرحله 1: متغیرها را تعریف کنید
در نرم افزار برنامه نویسی PLC، متغیرهایی را که برای کنترل استپر موتور استفاده می شود، تعریف کنید، مانند فرکانس پالس، تعداد پالس ها و جهت.
مرحله 2: منطق کنترل را بنویسید
منطقی را بنویسید که سیگنال های پالس را تولید می کند و جهت را کنترل می کند و سیگنال ها را فعال می کند. می توانید از منطق نردبان، متن ساختاریافته یا سایر زبان های برنامه نویسی پشتیبانی شده توسط Omron PLC استفاده کنید.
مرحله 3: برنامه را تست کنید
برنامه را در PLC دانلود کنید و کنترل استپر موتور را تست کنید. حرکت موتور را کنترل کنید و در صورت لزوم پارامترهای برنامه را تنظیم کنید.
نکات عیب یابی
حتی با برنامه ریزی و نصب دقیق، ممکن است مشکلاتی در حین کارکرد استپر موتور و PLC ایجاد شود. در اینجا برخی از مشکلات رایج و راه حل های آنها آورده شده است:
- موتور حرکت نمی کند: منبع تغذیه، اتصالات سیم کشی و سیگنال فعال را بررسی کنید. مطمئن شوید که سیگنال های پالس به درستی تولید می شوند.
- موقعیت یابی نادرست: این ممکن است به دلیل فرکانس نادرست پالس یا مشکل مکانیکی موتور یا مکانیزم درایو باشد. فرکانس پالس را تنظیم کرده و اجزای مکانیکی را بررسی کنید.
- تداخل الکتریکی: برای کاهش تداخل الکتریکی از کابل های محافظ، اتصال زمین مناسب و تکنیک های جداسازی استفاده کنید.
ملاحظات برای یک اتصال موفق
- سازگاری مکانیکی: اطمینان حاصل کنید که استپر موتور و درایور آن از نظر مکانیکی با بار و مکانیزم محرک سازگار هستند. موتور باید گشتاور کافی برای هدایت بار داشته باشد و راننده باید بتواند جریان مورد نیاز را تامین کند.
- عوامل محیطی: شرایط محیطی که سیستم در آن کار می کند را در نظر بگیرید، مانند دما، رطوبت و گرد و غبار. برای اطمینان از قابلیت اطمینان طولانی مدت، اجزایی را انتخاب کنید که برای محیط مناسب هستند.
- ایمنی: برای محافظت از اپراتورها و تجهیزات، اقدامات ایمنی مانند دکمه های توقف اضطراری و حفاظت در برابر جریان بیش از حد را اجرا کنید.
نتیجه گیری
اتصال استپر موتور به Omron PLC یک کار پیچیده اما قابل دستیابی است. با دنبال کردن مراحل ذکر شده در این وبلاگ، می توانید از اتصال موفقیت آمیز اطمینان حاصل کنید و به کنترل دقیق بر روی استپر موتور برسید. من به عنوان یک تامین کننده Omron PLC، متعهد به ارائه محصولات با کیفیت بالا و پشتیبانی متخصص هستم. اگر علاقه مند به خرید PLC های Omron هستید یا در پروژه اتوماسیون خود به کمک بیشتری نیاز دارید، برای مشاوره دقیق با من تماس بگیرید. بیایید با هم کار کنیم تا یک سیستم اتوماسیون صنعتی کارآمدتر و قابل اعتمادتر ایجاد کنیم.
مراجع
- شرکت امرون "راهنماهای کاربر Omron PLC."
- مقالات فنی مختلف اتوماسیون صنعتی و کنترل استپر موتور.
